Marantz PM-94

Ｍａｒａｎｔｚ　ＰＭ－９４．　２台目修理記録

平成１５年３月１４日到着　４月２４日完成

注意　このＰＭ－９４のメインＡＭＰ入力はＤＣ入力です
　　　　繋ぐプリＡＭＰがＤＣ漏れしていると、ＰＭ－９４が死にます
　　　　ＤＣ－入力の危険はここ参照

Ａ．　修理前の状況
【プリアンプ部】　全ての入力系統で、スピーカー右ｃｈから音が出ない。
　　　　　　　　　　（ただし、CD/Phono DirectのスイッチをＯＮにすると左右ｃｈとも音が出る）
【パワーアンプ部】　使っていると、スピーカーから『バチン』という大きなノイズが聞こえ、次の瞬間から左右ｃｈとも、
　　　　　　　　　　　音が出なくなる。そのまま暫く放置すると５分程度で復旧するが、同じ症状を繰り返す。
Ｂ．　症状、原因
　　右側、終段部　基盤不良
Ｃ．　修理状況「メインＡＭＰのみ修理」
　　ＳＰ接続リレー交換。
　　初段ＦＥＴ交換。
　　電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。
　　配線手直し、補強。
　　経年劣化による各部ハンダ補正。

　
Ｄ．　使用部品
　　ＳＰ接続リレー　　　　　　２個。
　　FEＴ（電界トランジスター）２個。
　　半固定ＶＲ　　　　　　　　６個。
　　電解コンデンサー　　　　１６個。

　
Ｆ．　修理費　　　４８，０００円　　　通常修理。
　　　　　　　　　　　　　　　　　　　メインＡＭＰのみ修理。
Ｓ．　Ｍａｒａｎｔｚ　ＰＭ－９４　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

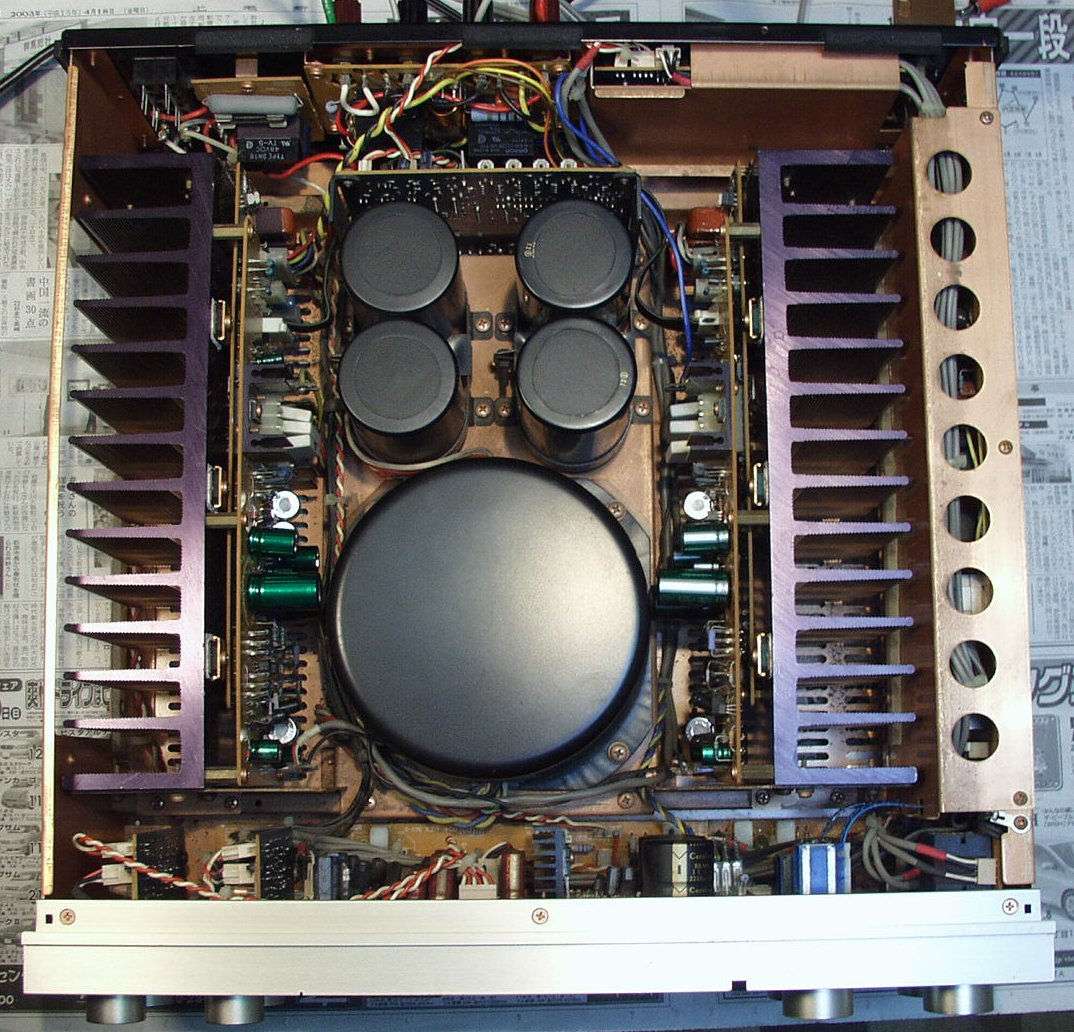

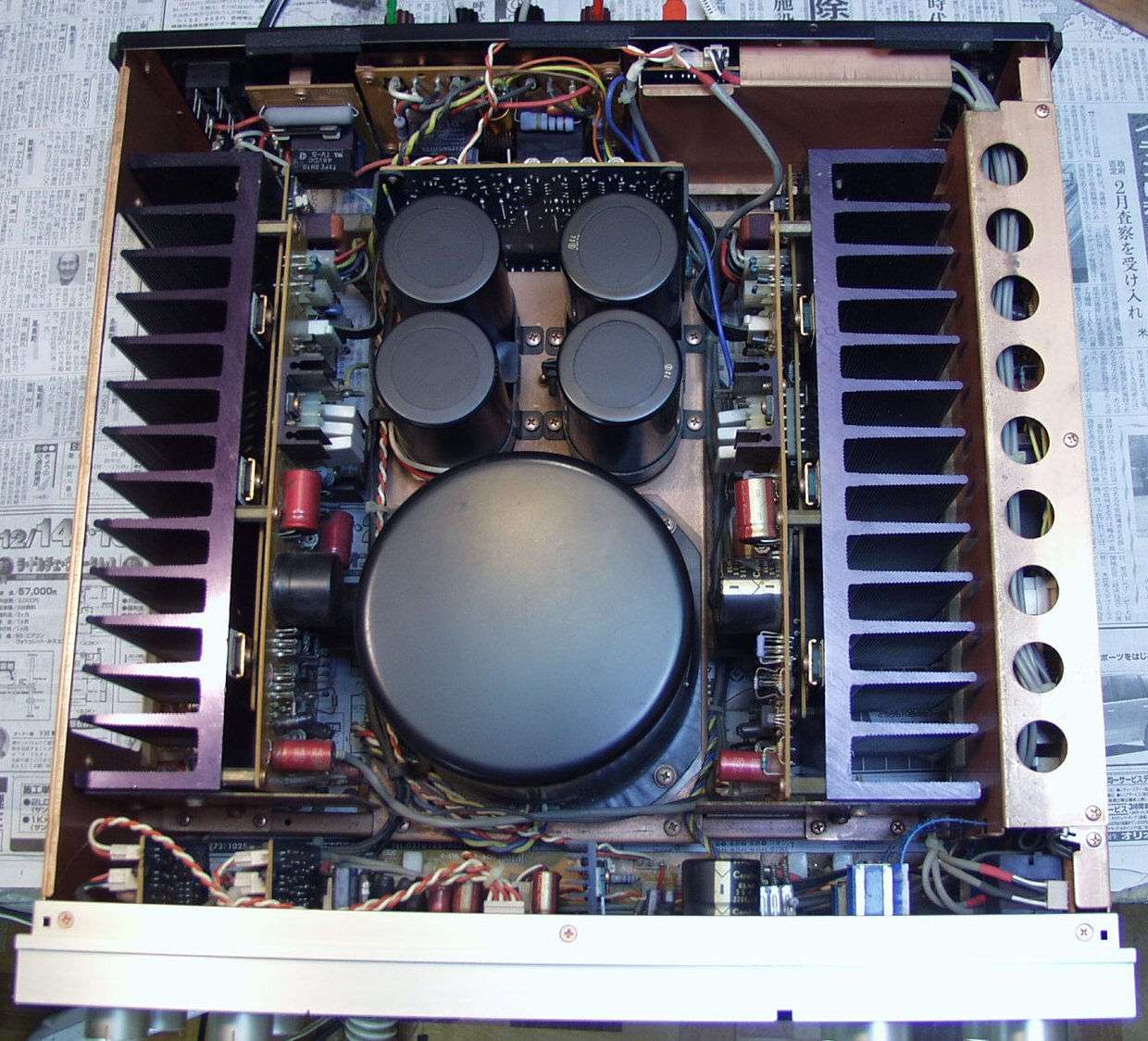

Ａ－１Ａ．　修理前　上から　電解コンデンサーはセラフィンを使用している

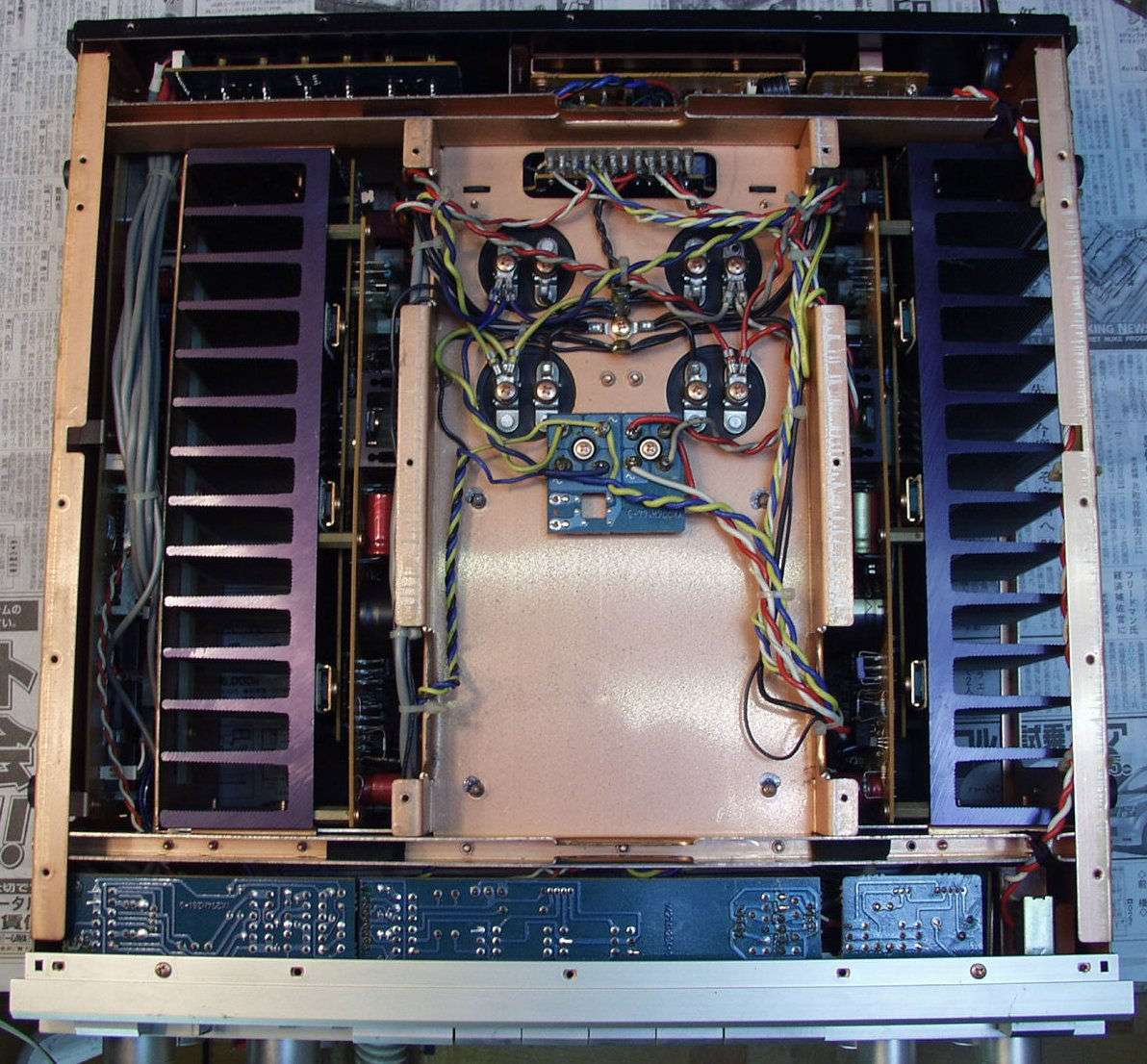

Ａ－１Ｂ．　修理前　下から

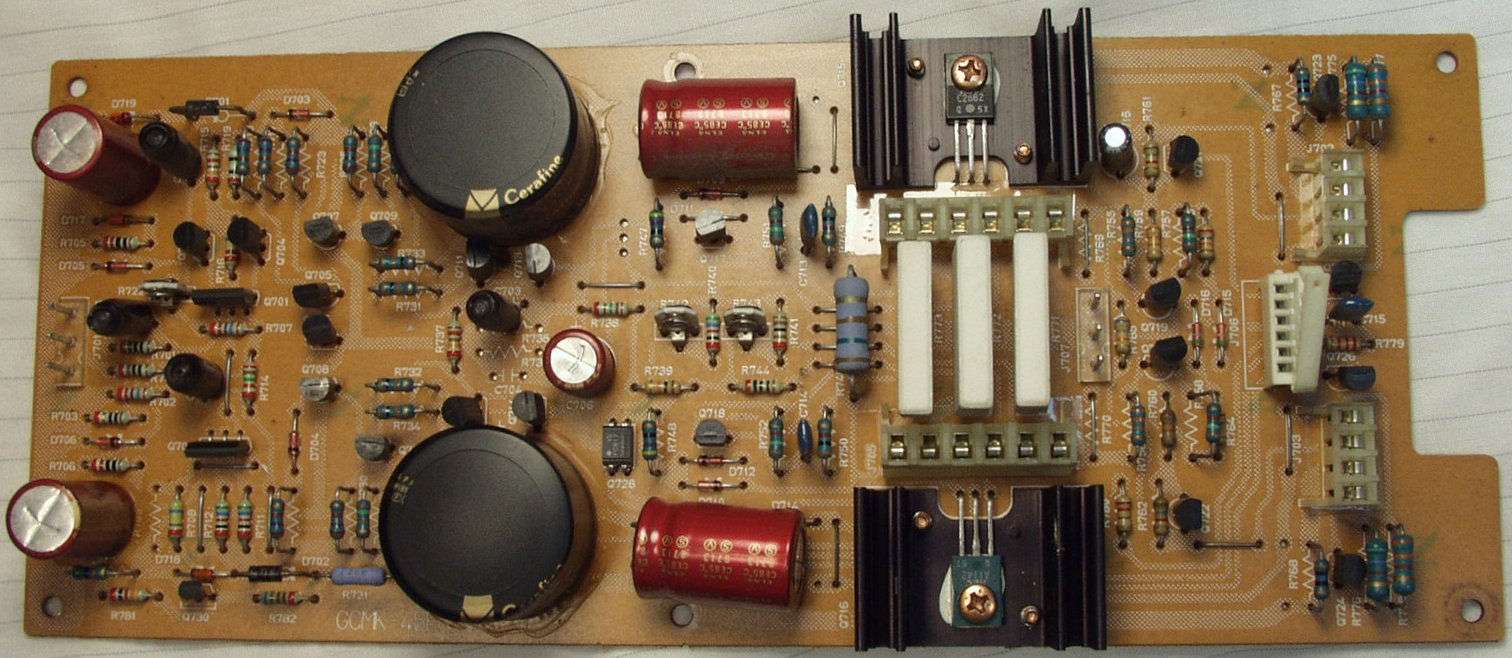

Ａ－１Ｃ．　修理前　ドライブＡＭＰ基盤　上の電解コンデンサーが、頭が膨らんで居るのが解ります　

Ａ－１Ｄ．　修理前　ドライブＡＭＰ基盤　裏

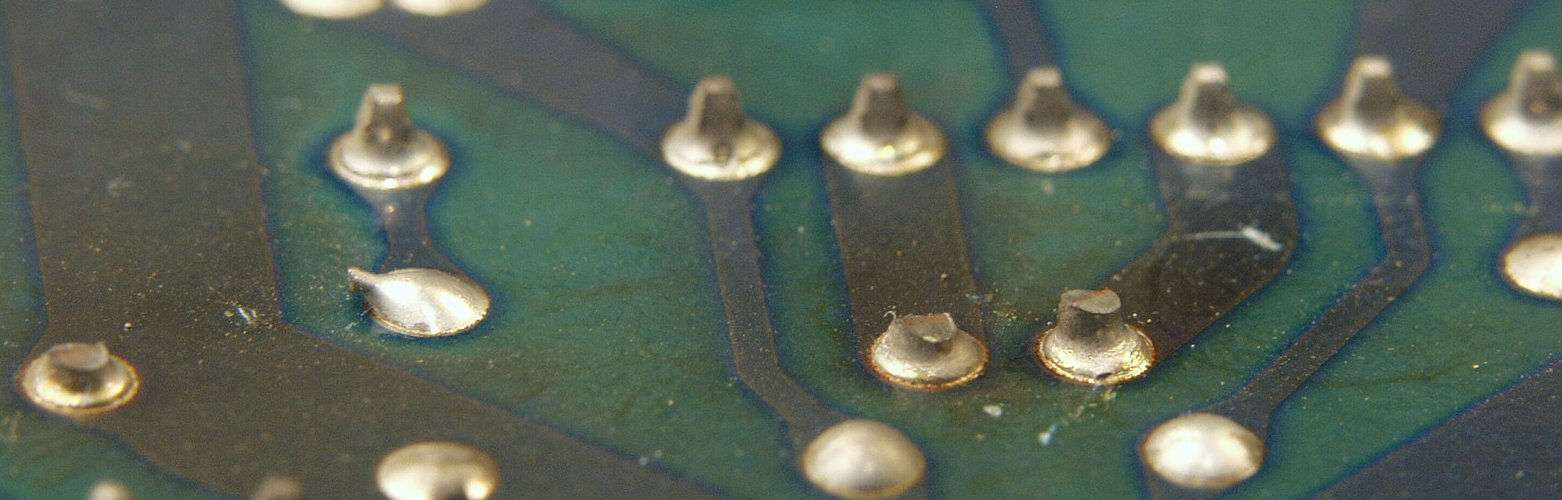

Ａ－１Ｅ．　修理前　終段ＦＥＴ　ドライブＡＭＰ基盤とつなげるコネクタ－が半田不良

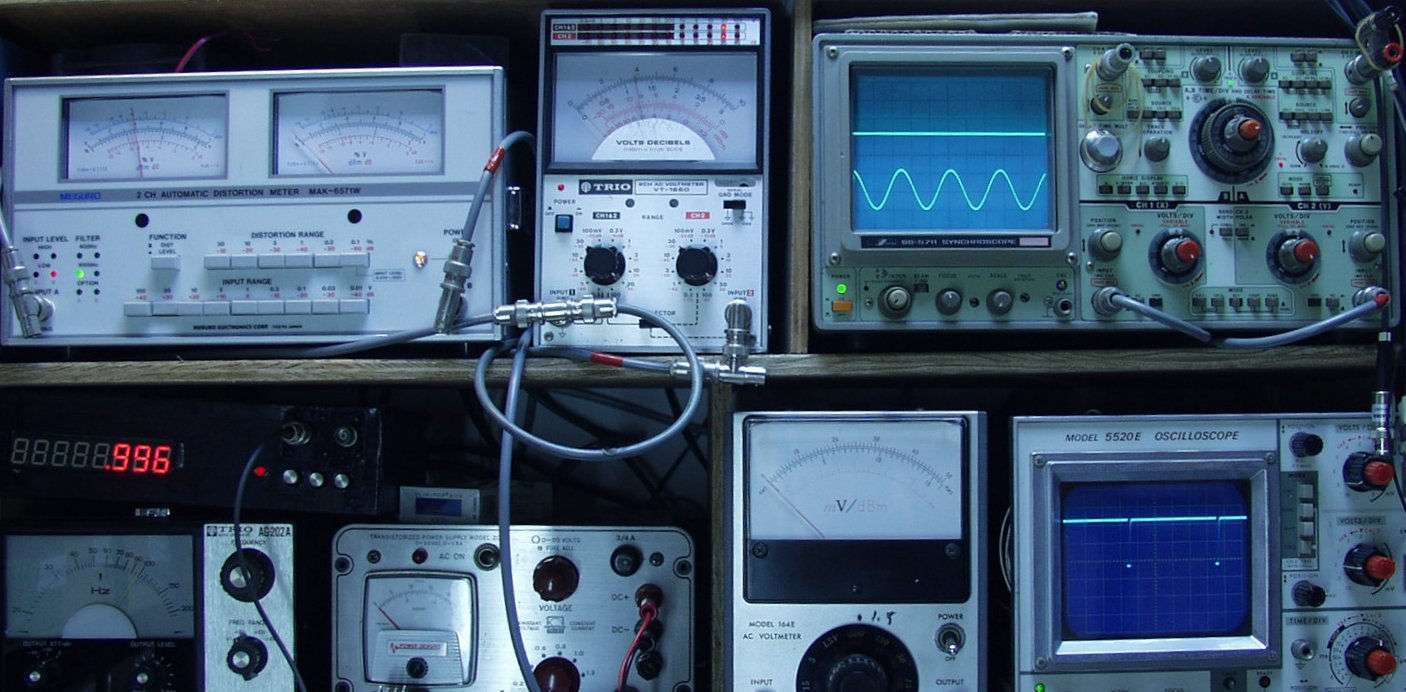

Ａ－１Ｆ．　出力が小さい時の場合
　　　　　　右下の波形の上の部分がＡ級動作、下がＢ級動作

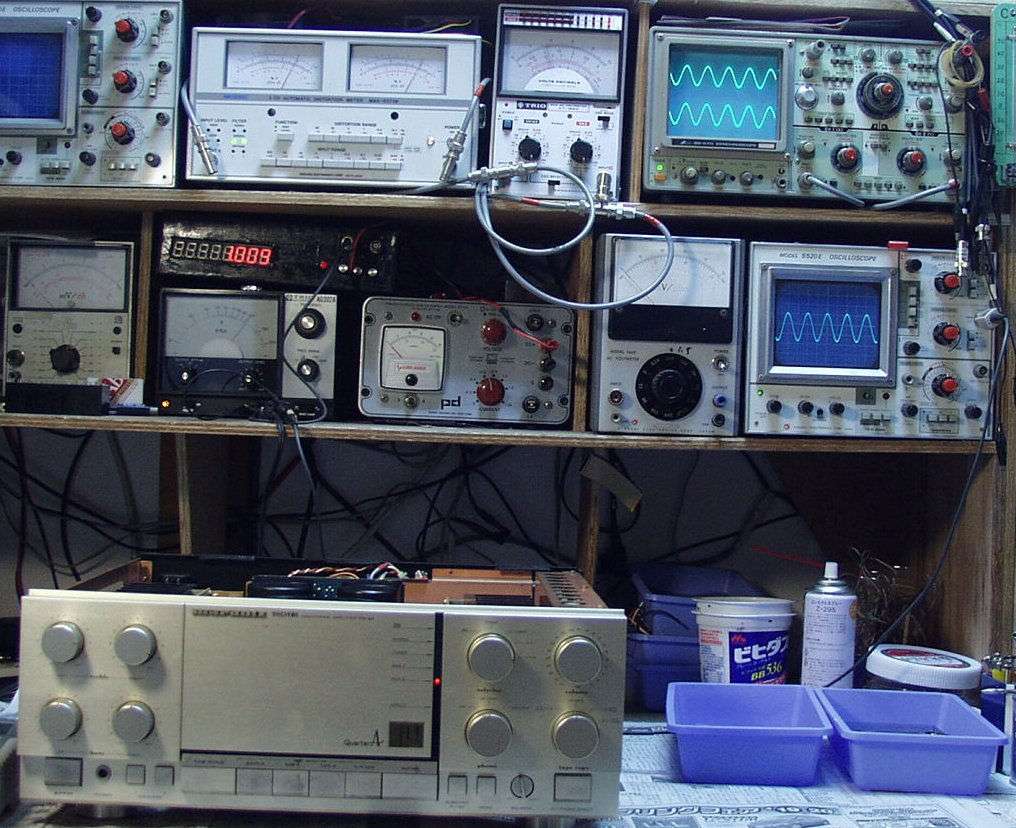

Ａ－１Ｇ．　出力が大きい時の場合
　　　　　　右下の波形の上の部分がＡ級動作、下がＢ級動作

Ｃ．　修理状況

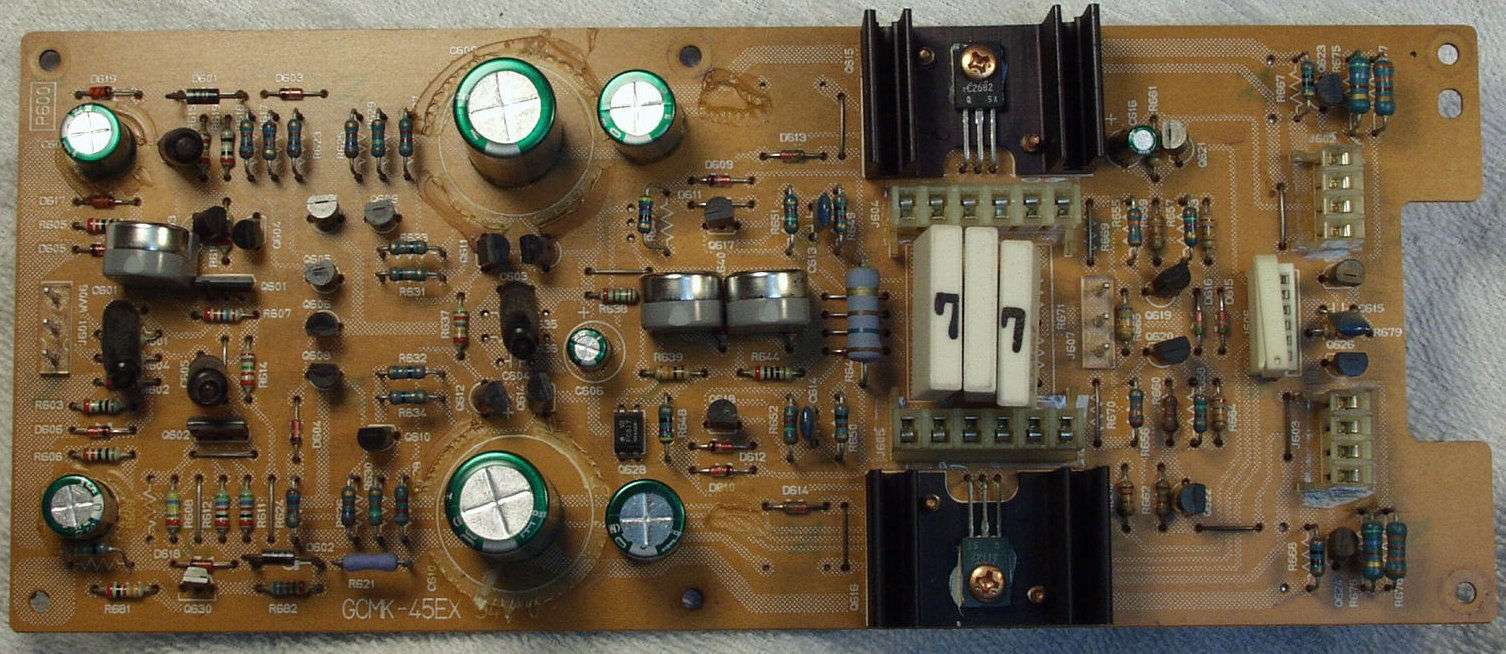

Ｃ－１Ａ．　修理前　ＲドライブＡＭＰ基盤

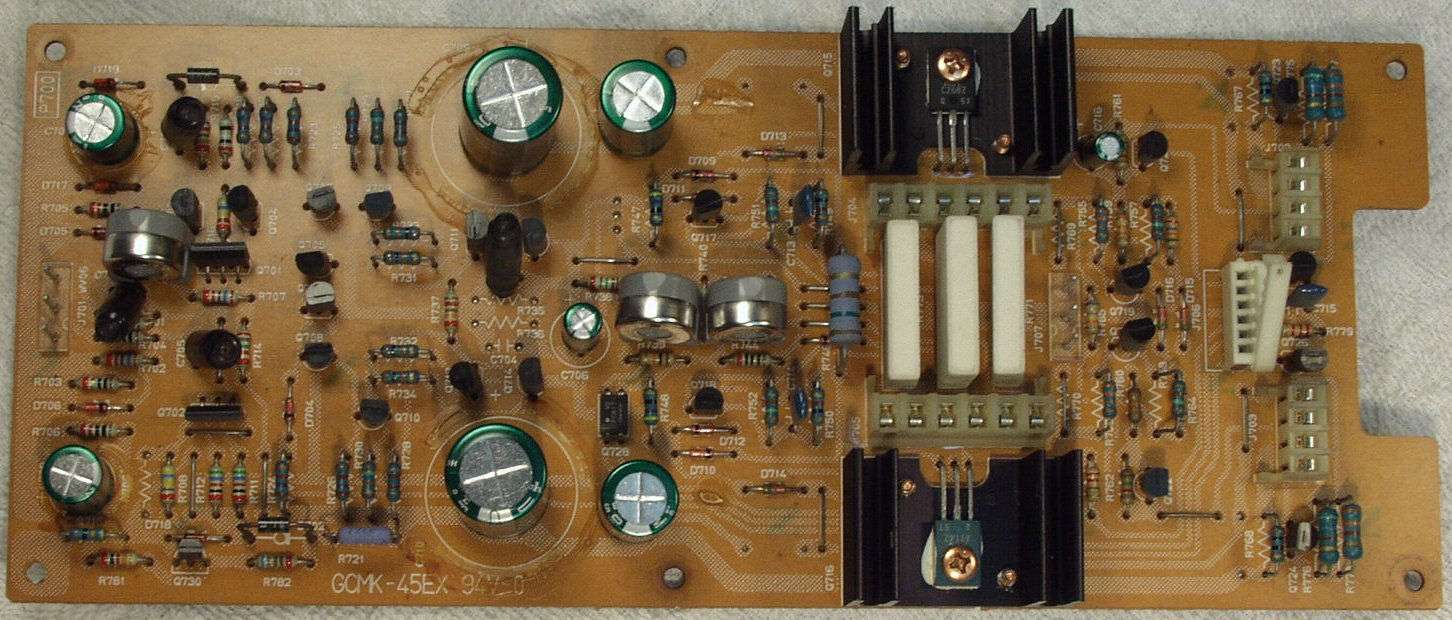

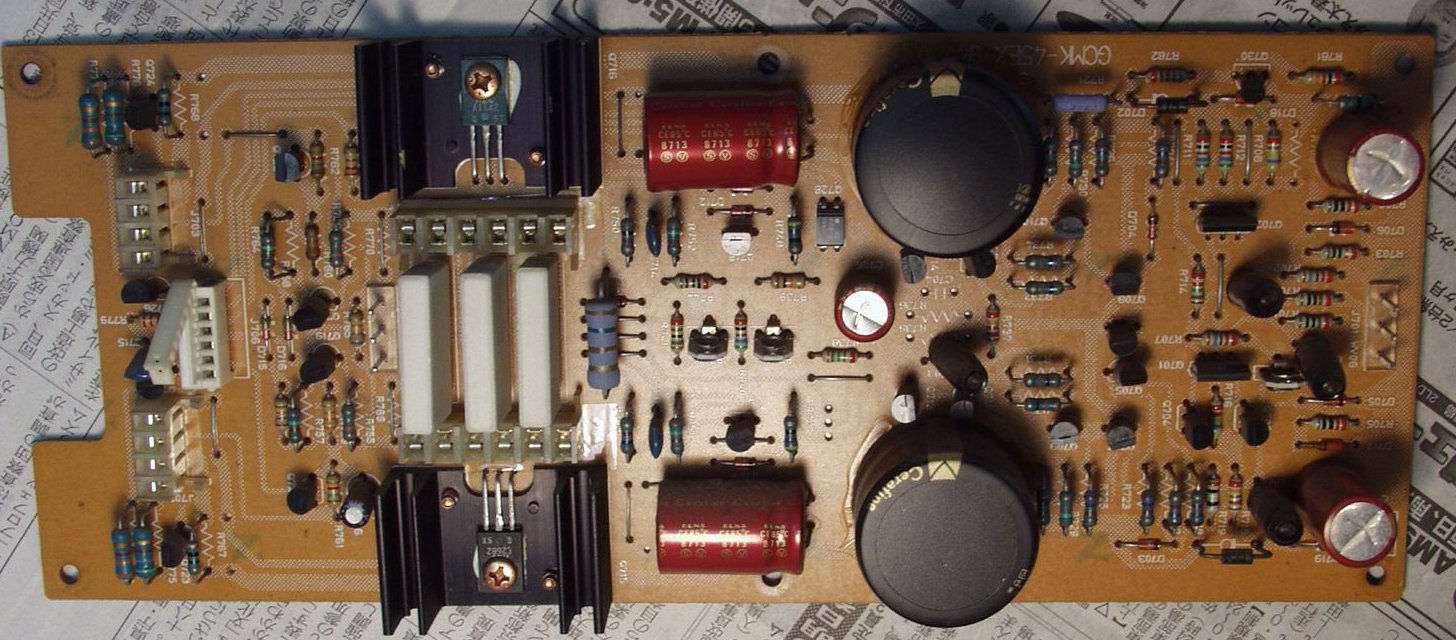

Ｃ－１Ｂ．　修理後　ＲドライブＡＭＰ基盤　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、電解コンデンサー８個交換

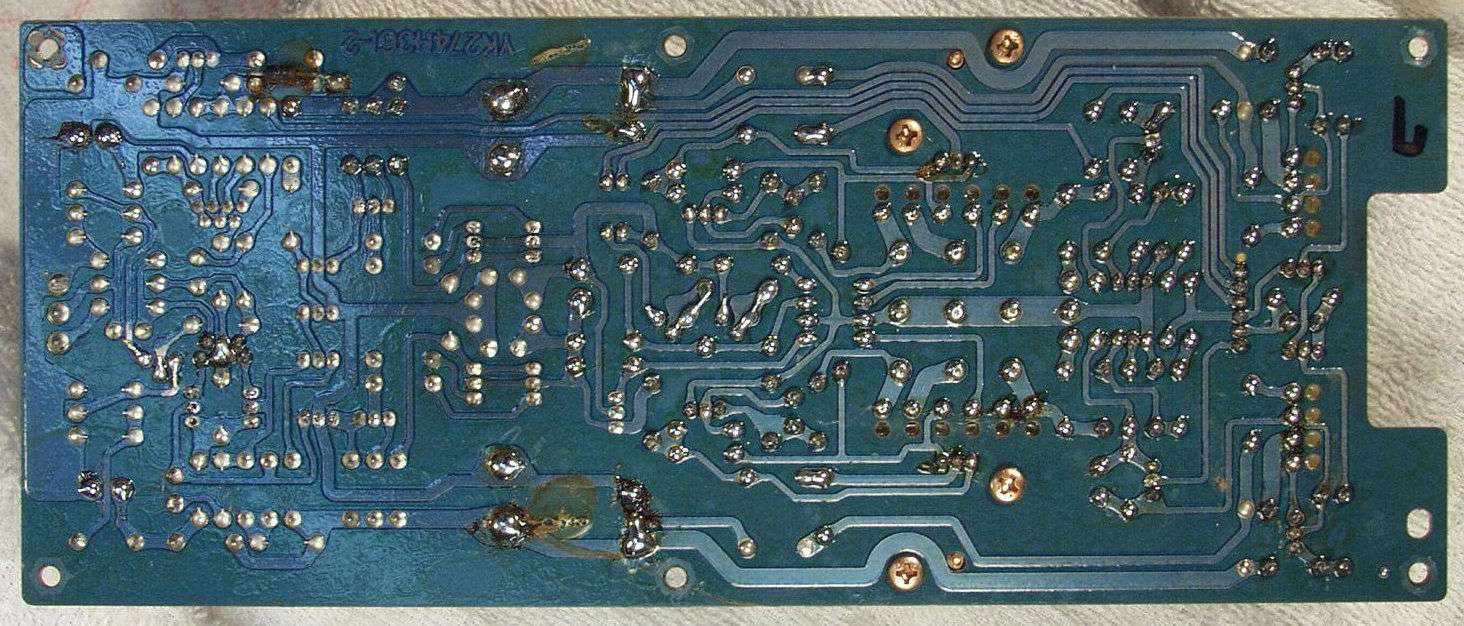

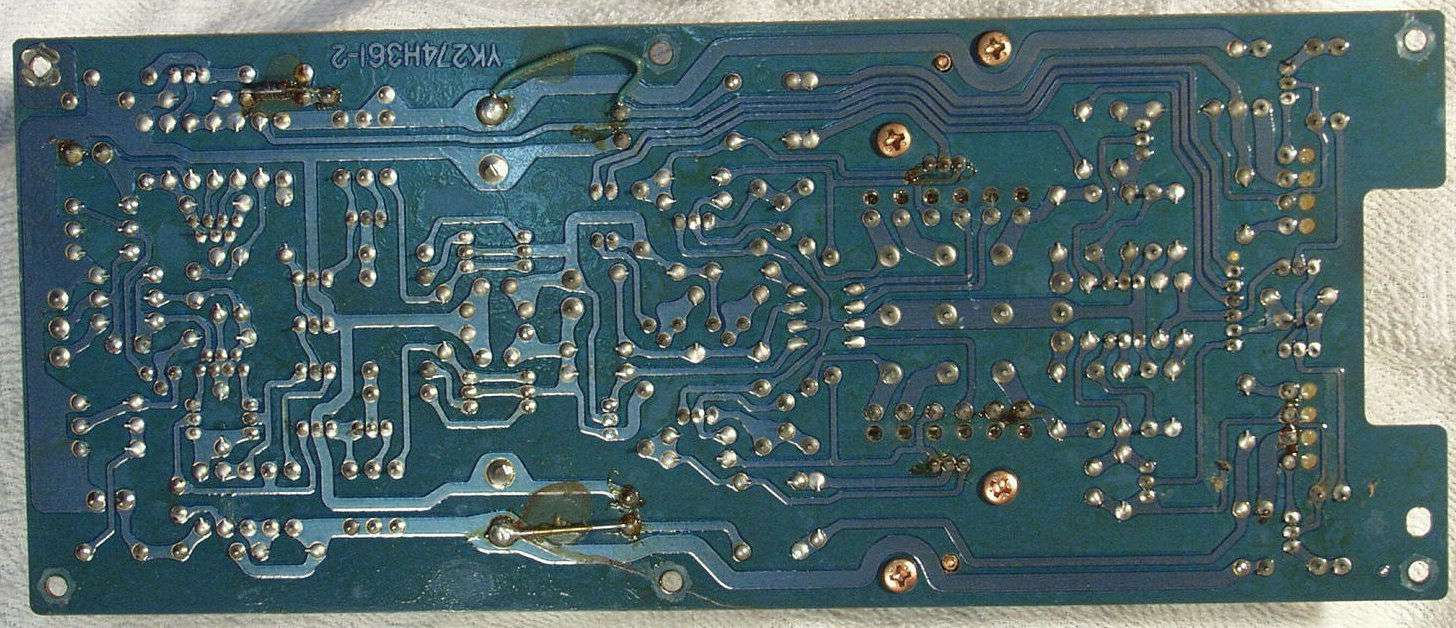

Ｃ－１Ｃ．　修理前　ＲドライブＡＭＰ基盤　裏

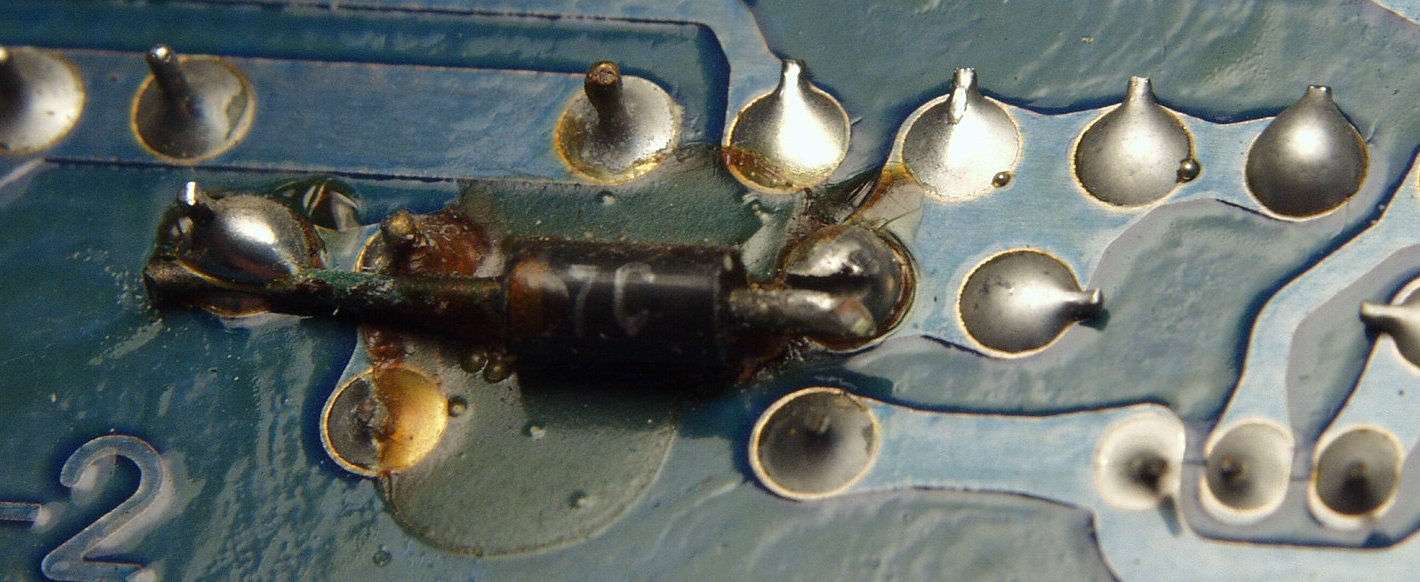

Ｃ－１Ｄ．　修理前　ＲドライブＡＭＰ基盤　裏　半田不良

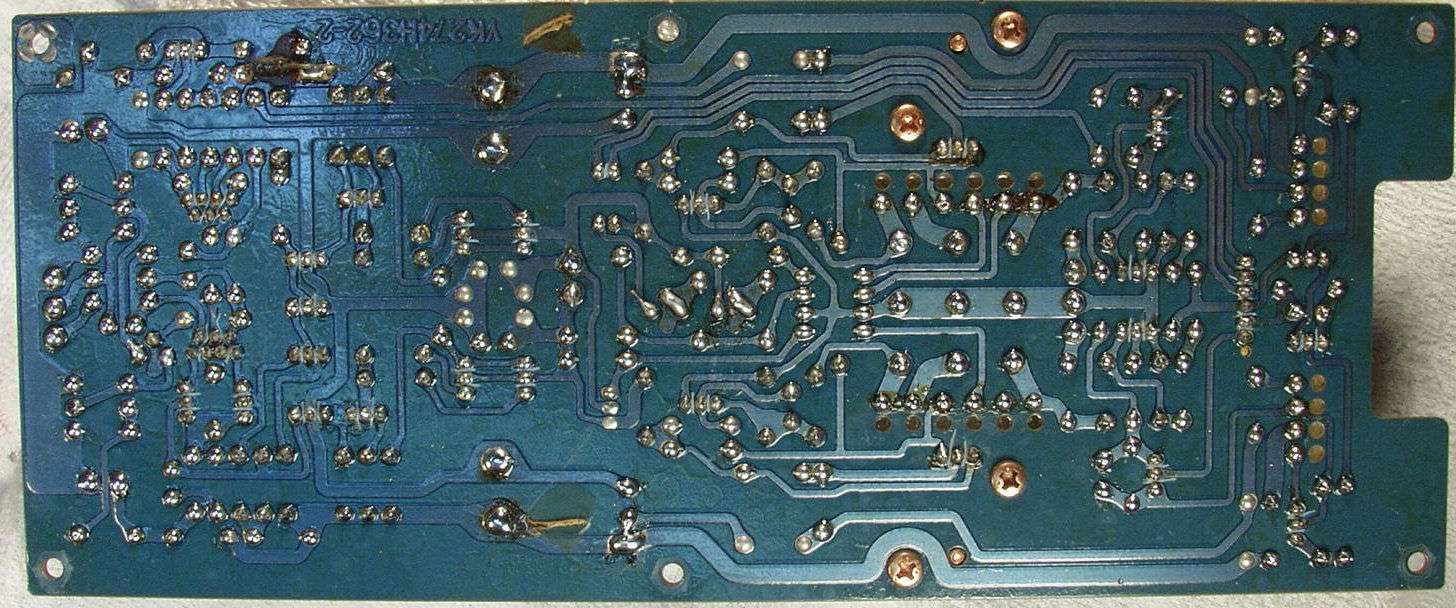

Ｃ－１Ｅ．　修理（半田補正）後　ＲドライブＡＭＰ基盤　裏

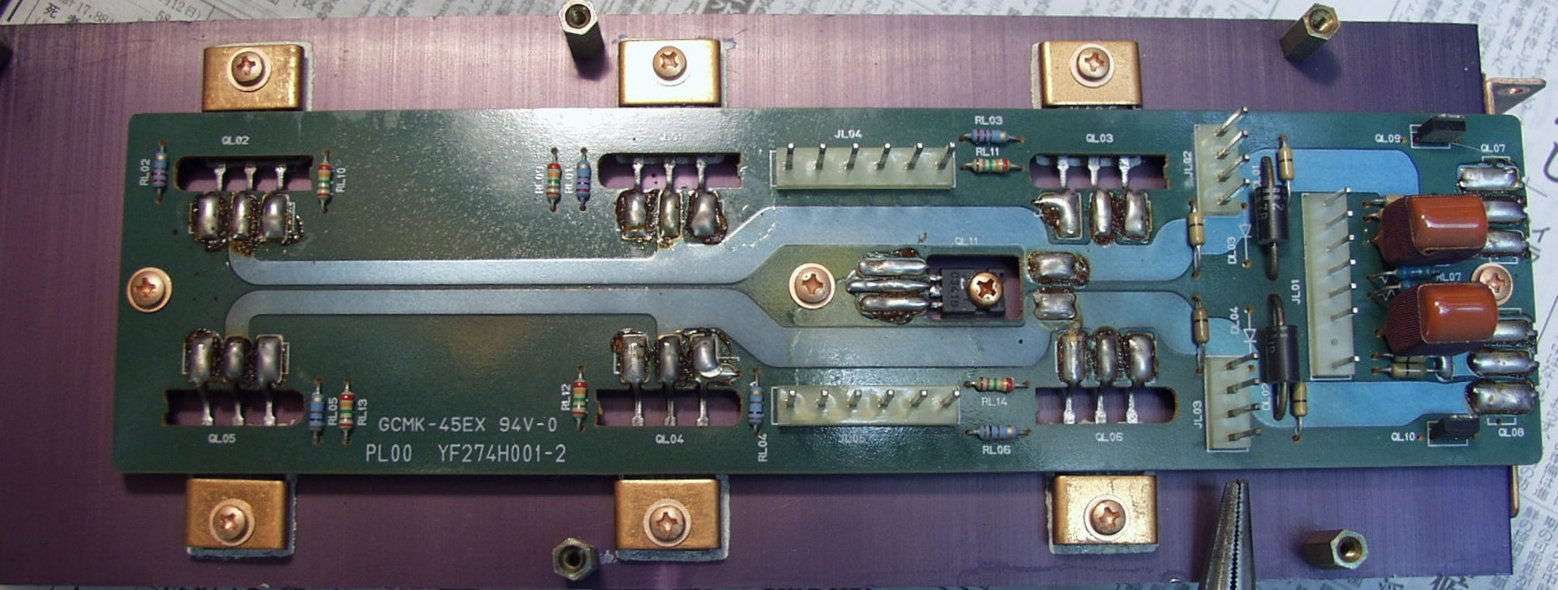

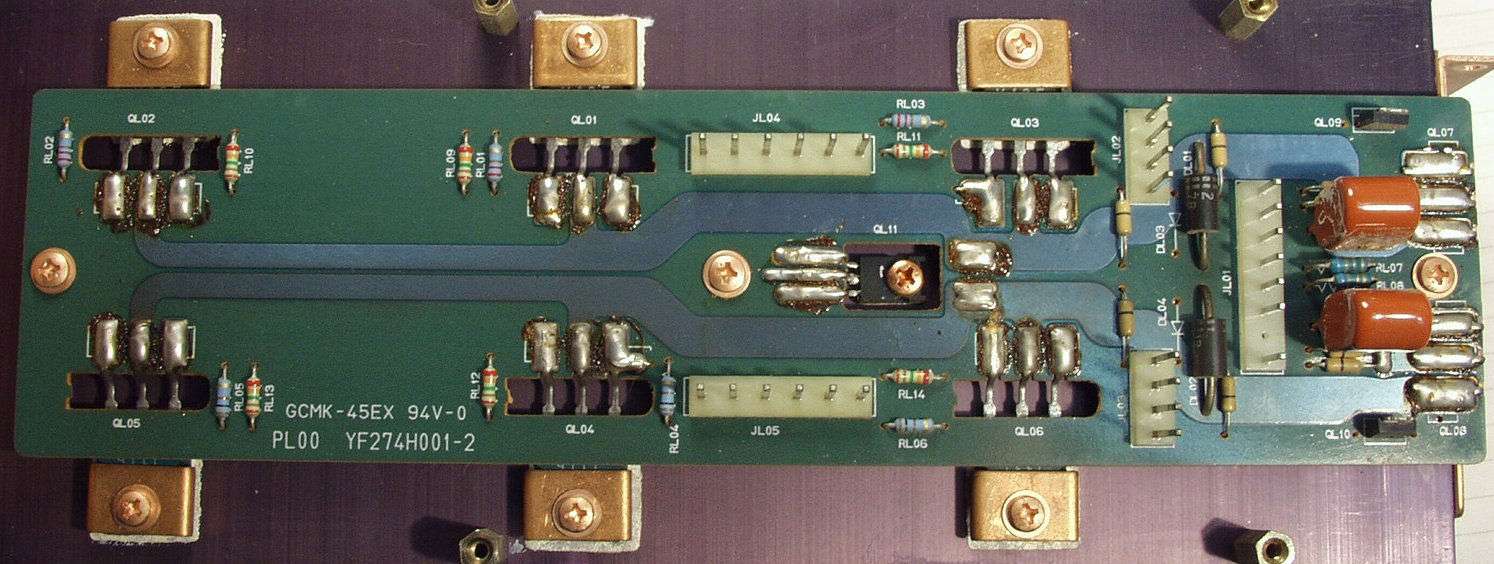

Ｃ－１Ｆ．　修理前　Ｒ終段ＴＲ（トランジスター）基板

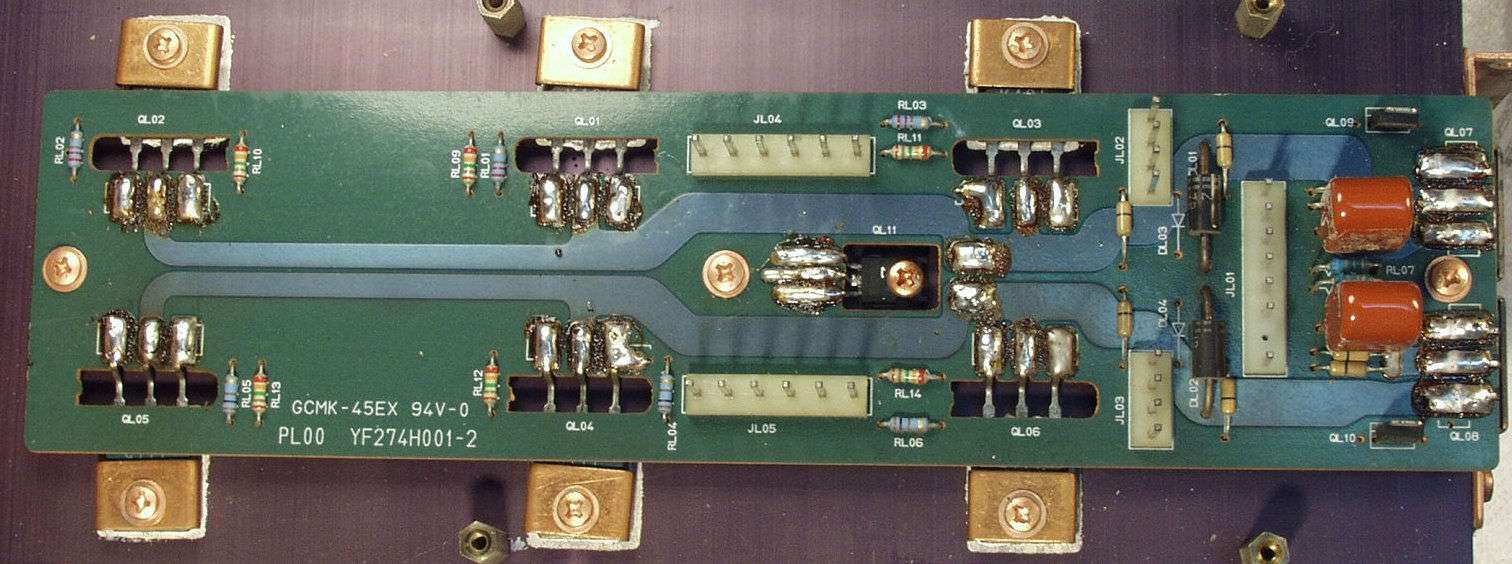

Ｃ－１Ｇ．　修理（半田補正）後　Ｒ終段ＴＲ（トランジスター）基板

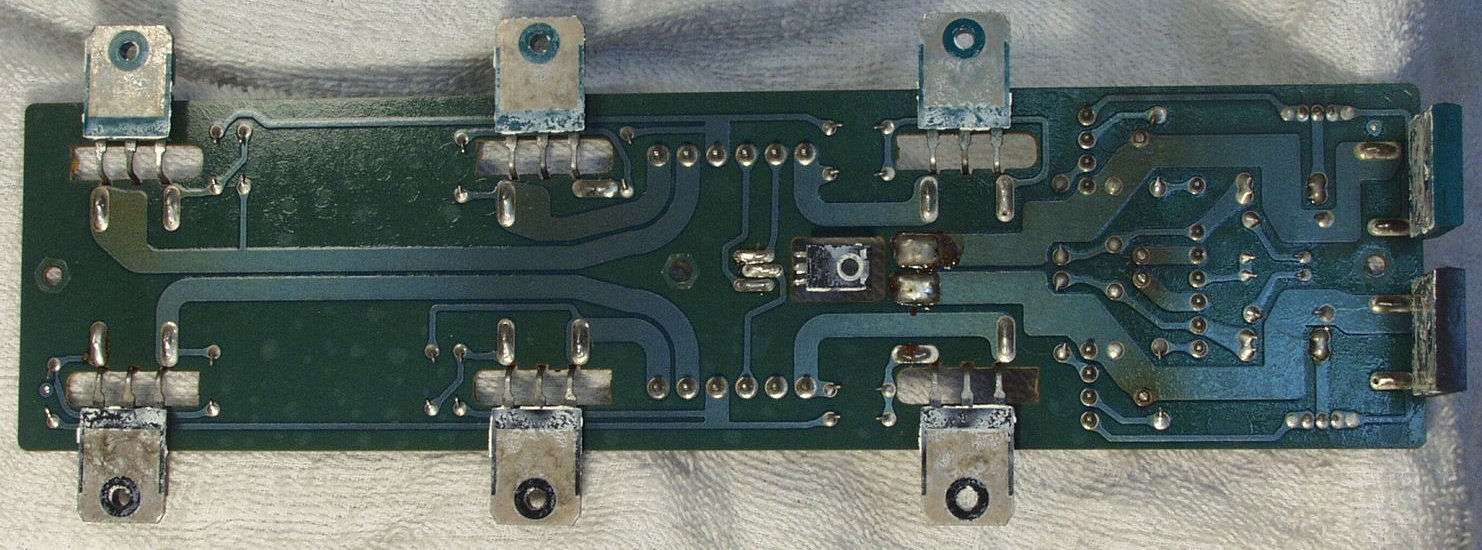

Ｃ－１Ｈ．　修理前　Ｒ終段ＴＲ（トランジスター）基板　裏

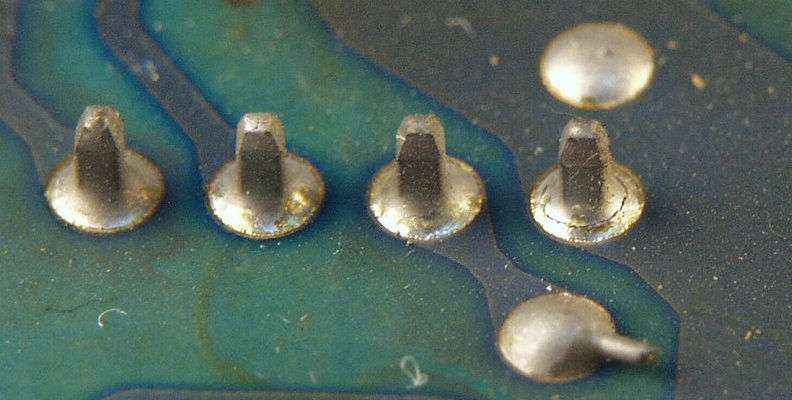

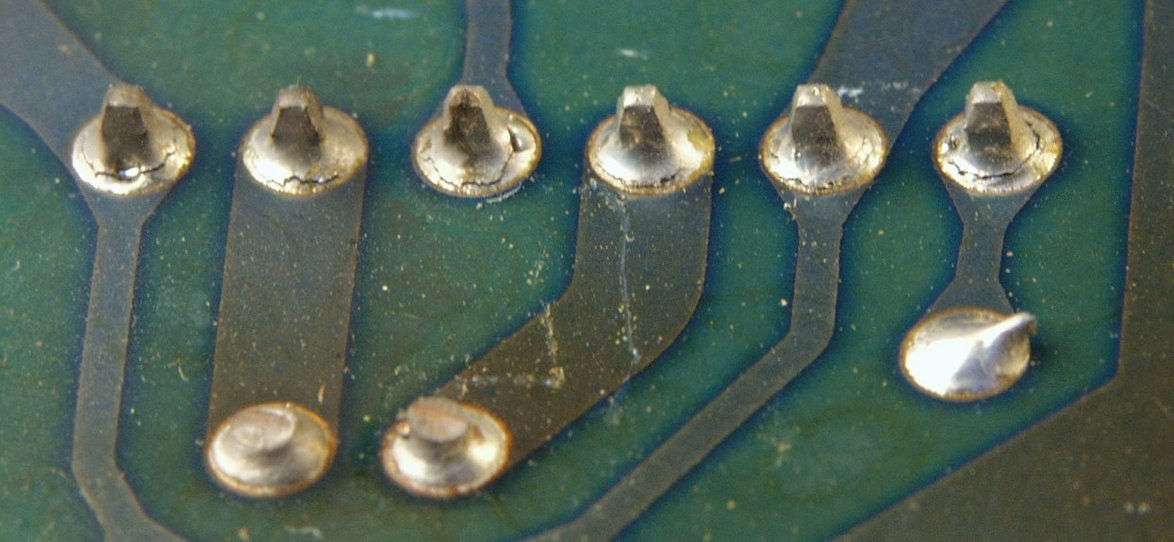

Ｃ－１Ｉ．　修理前　Ｒ終段ＴＲ（トランジスター）基板　裏　半田不良場所

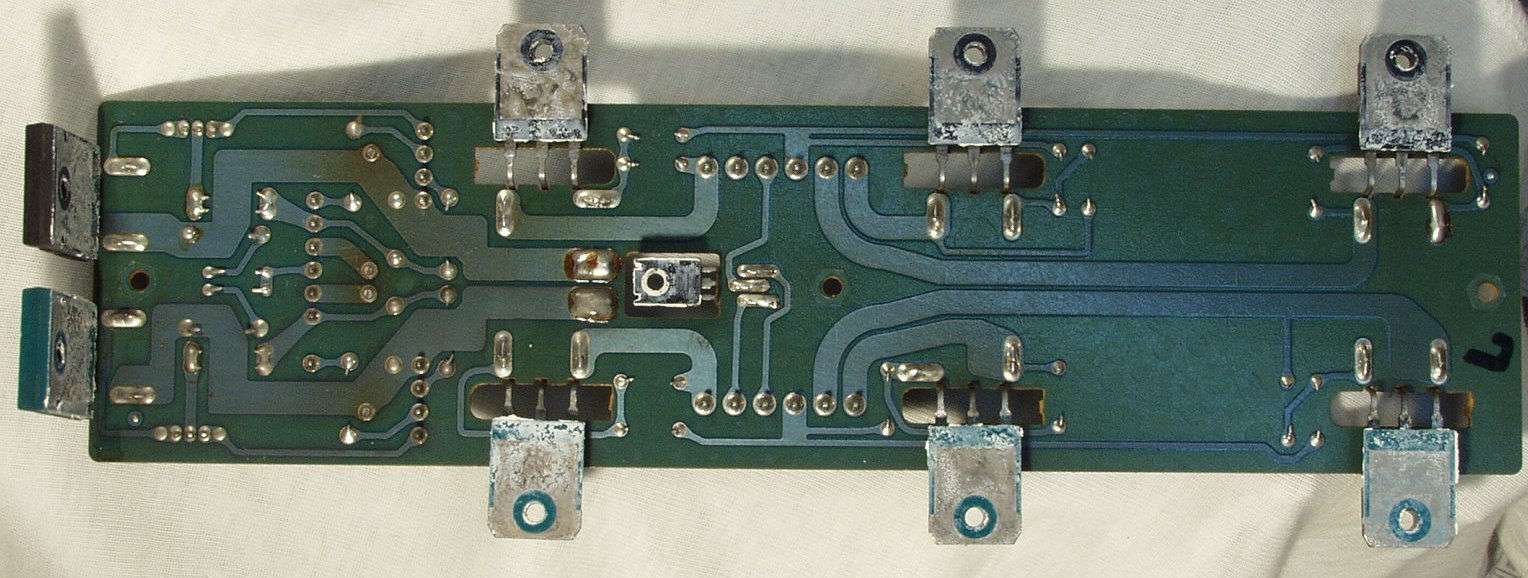

Ｃ－１Ｊ．　修理（半田補正）後　Ｒ終段ＴＲ（トランジスター）基板　裏

Ｃ－２Ａ．　修理前　ＬドライブＡＭＰ基盤

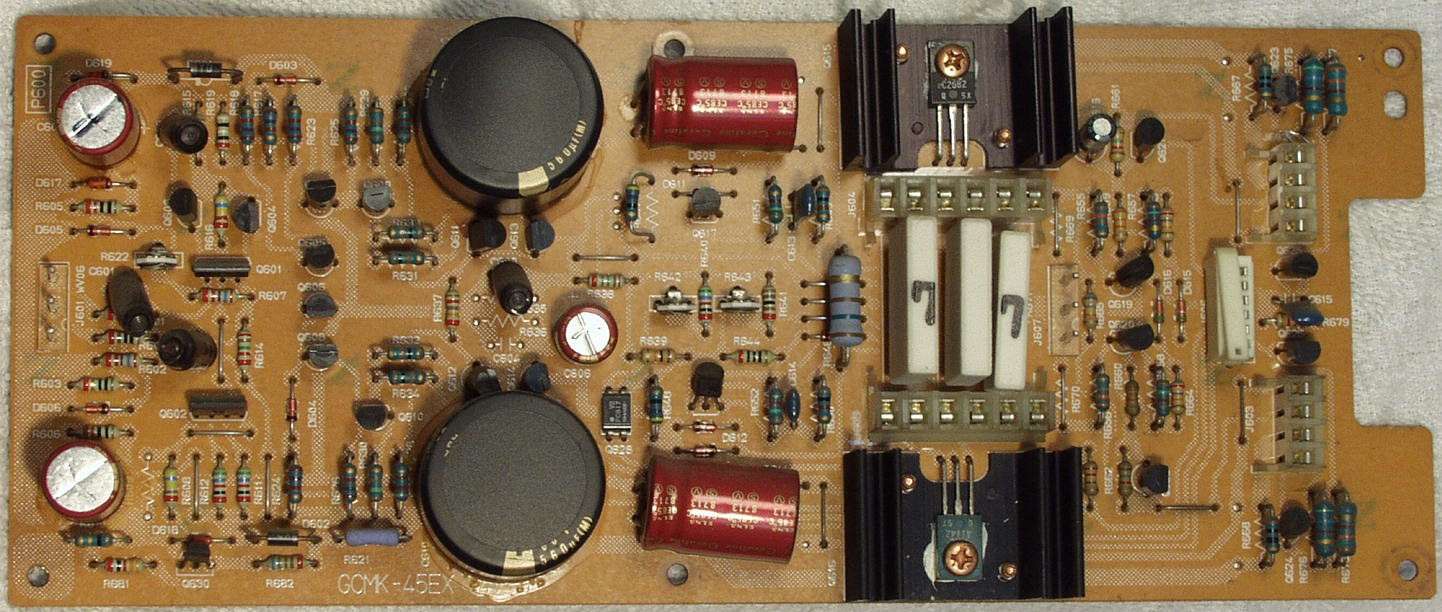

Ｃ－２Ｂ．　修理後　ＬドライブＡＭＰ基盤　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、電解コンデンサー８個交換

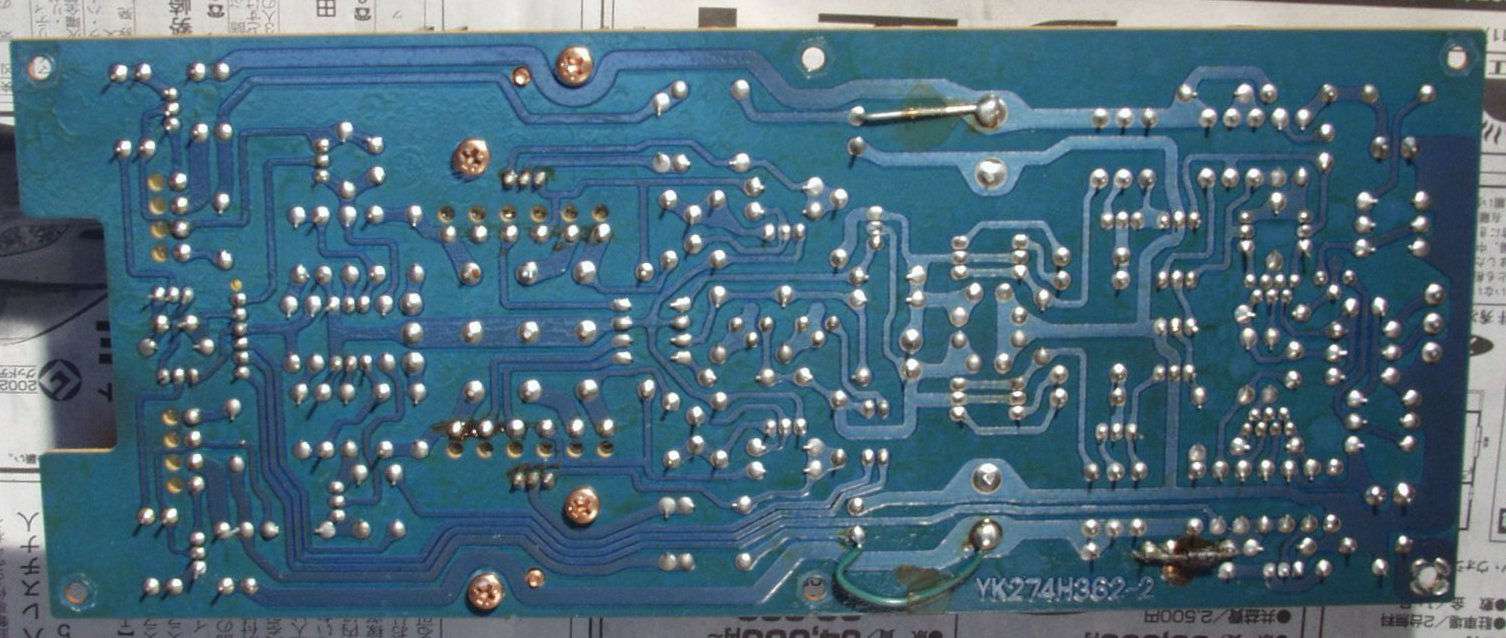

Ｃ－２Ｃ．　修理前　ＬドライブＡＭＰ基盤　裏

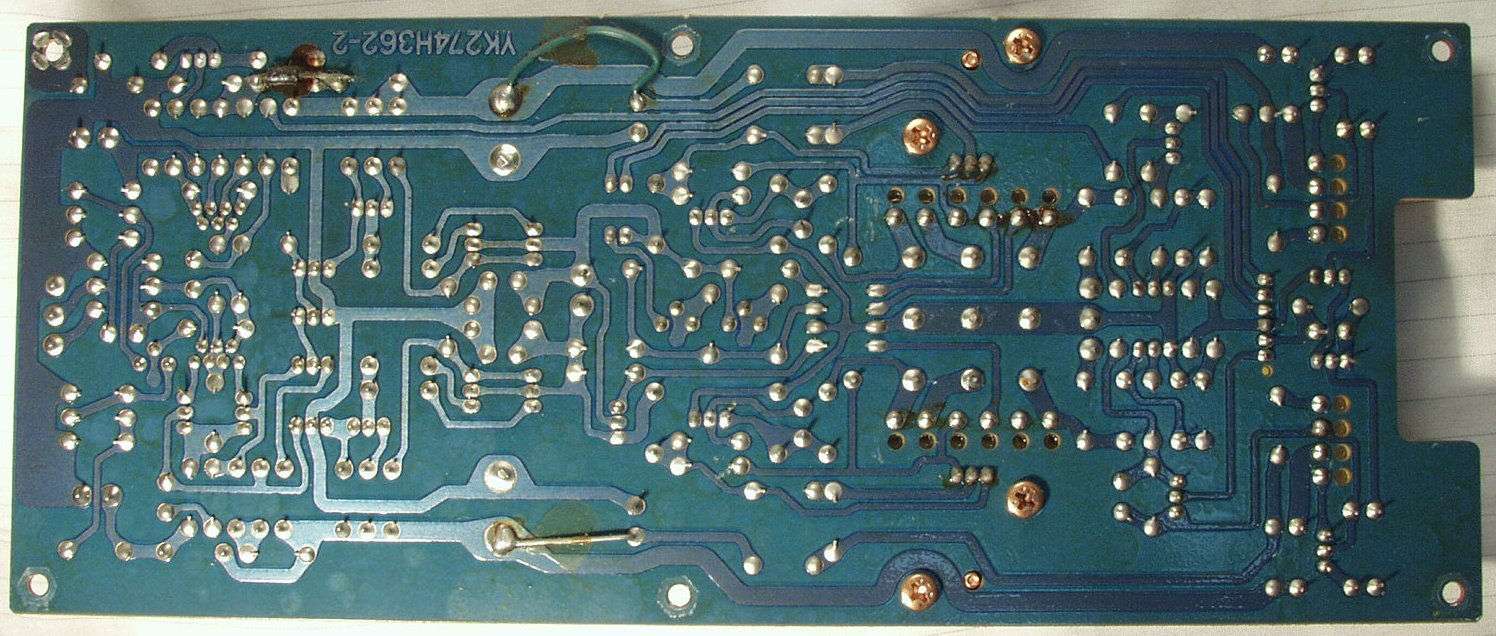

Ｃ－２Ｄ．　修理（半田補正）後　ＬドライブＡＭＰ基盤　裏

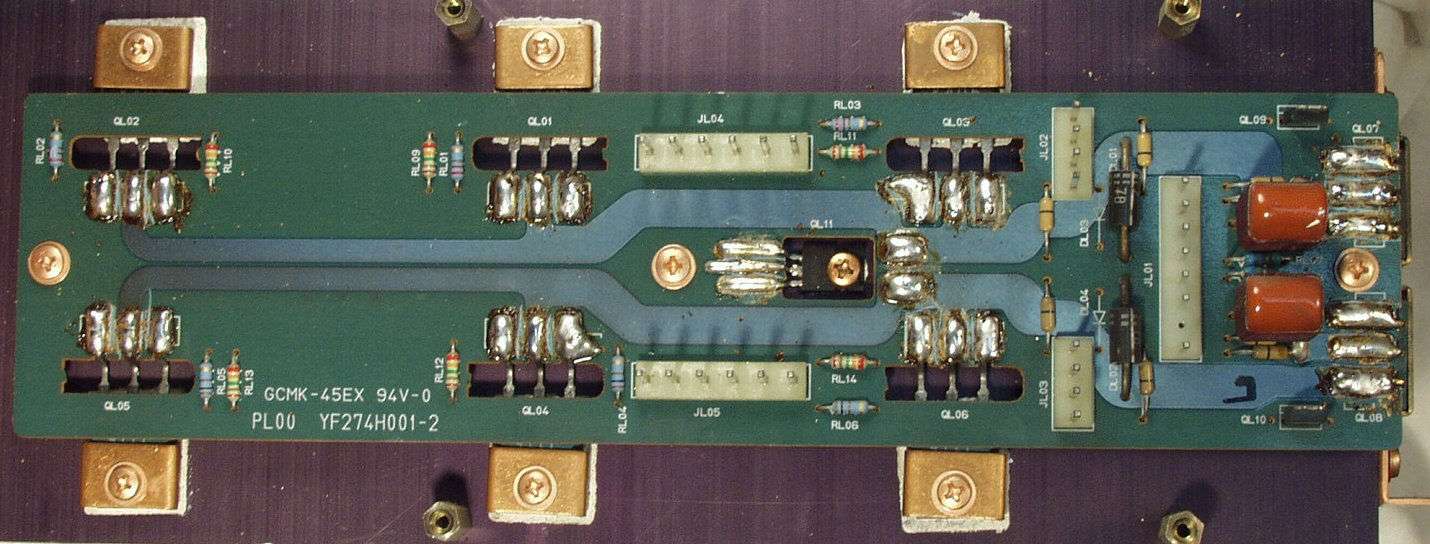

Ｃ－２Ｅ．　修理前　Ｌ終段ＴＲ（トランジスター）基板

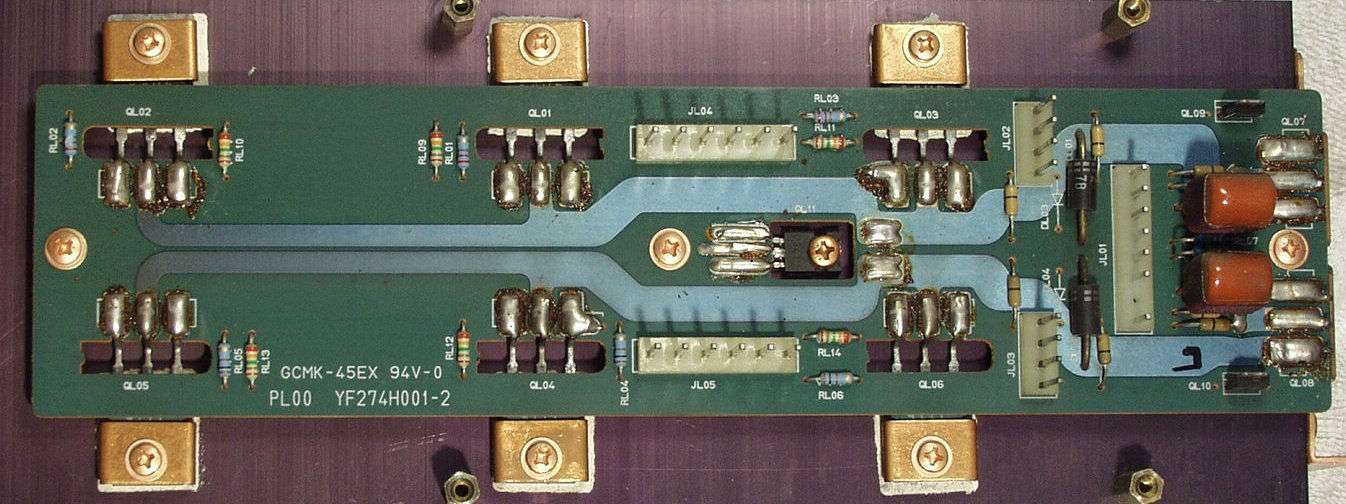

Ｃ－２Ｆ．　修理後　Ｌ終段ＴＲ（トランジスター）基板

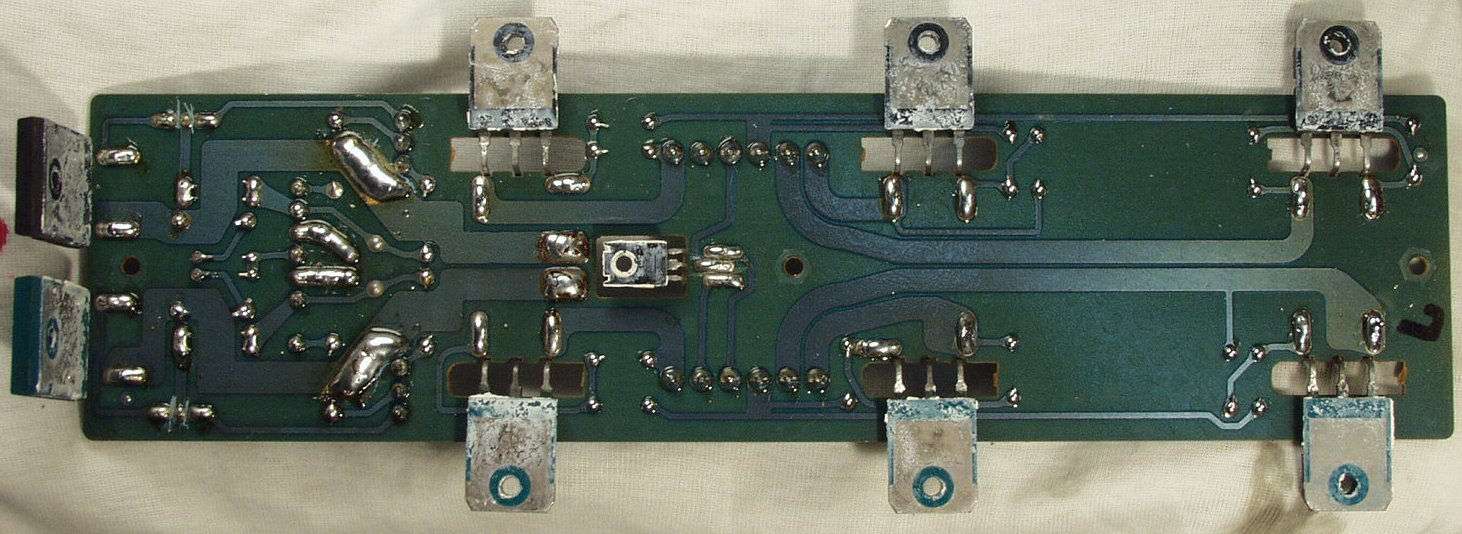

Ｃ－２Ｇ．　修理前　Ｌ終段ＴＲ（トランジスター）基板　裏

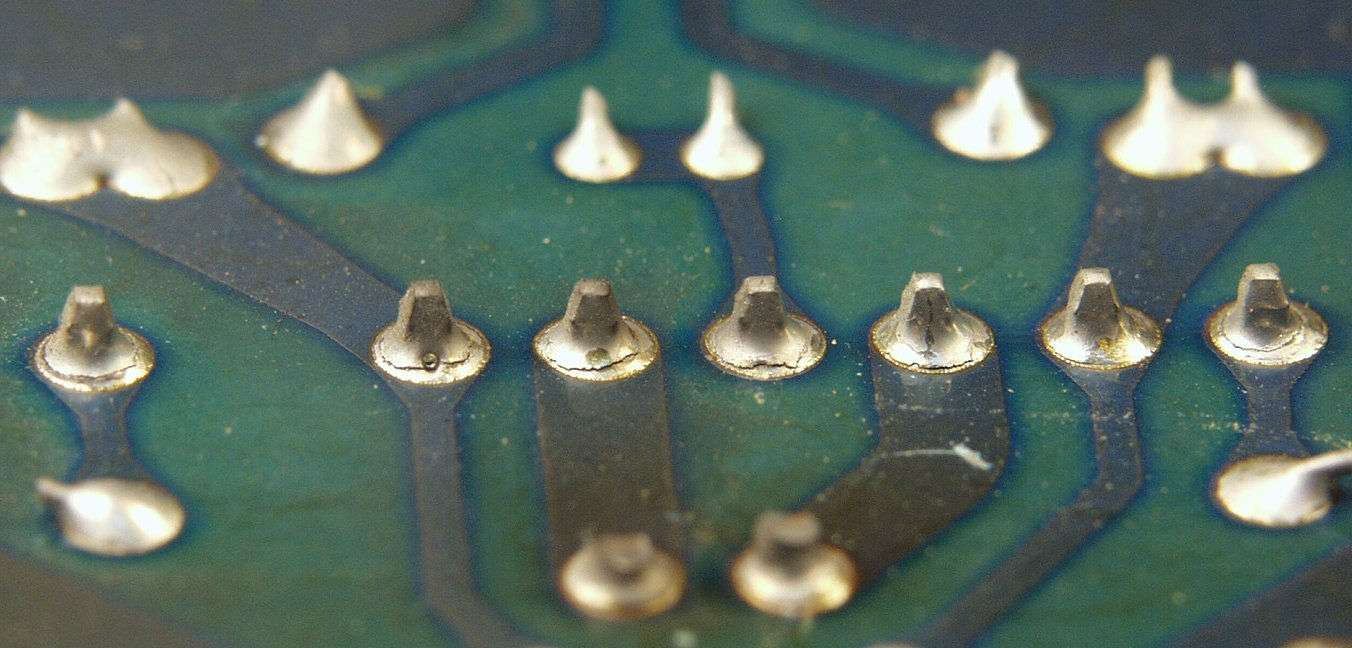

Ｃ－２Ｈ．　修理前　Ｌ終段ＴＲ（トランジスター）基板　裏　半田不良場所

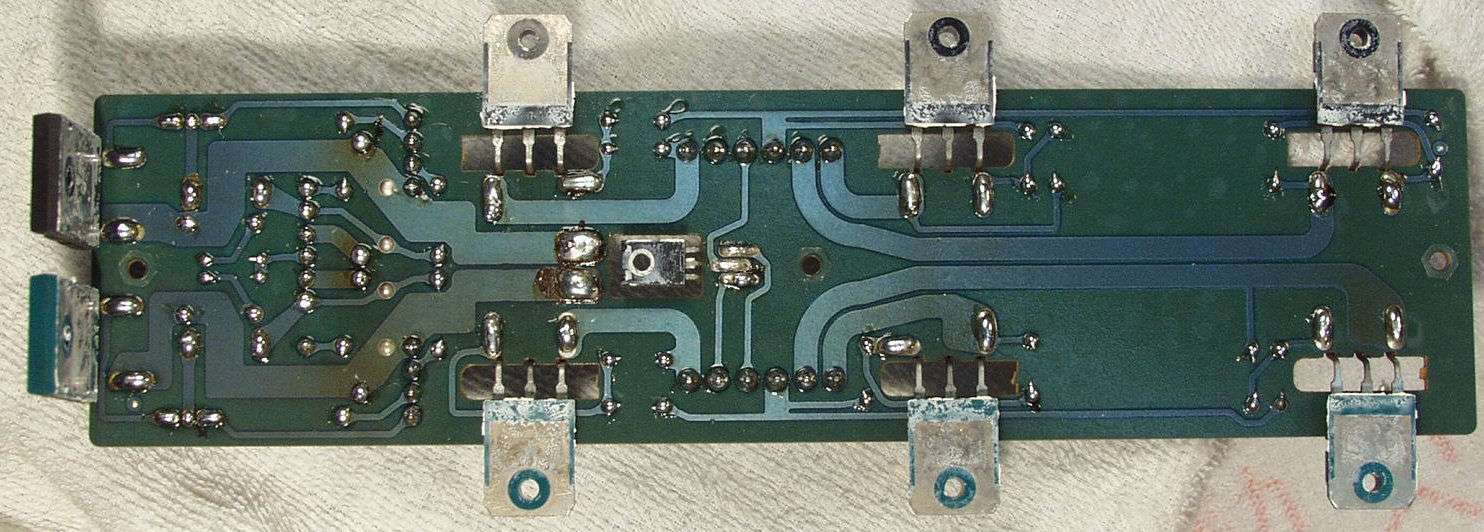

Ｃ－２Ｉ．　修理（半田補正）後　Ｌ終段ＴＲ（トランジスター）基板　裏

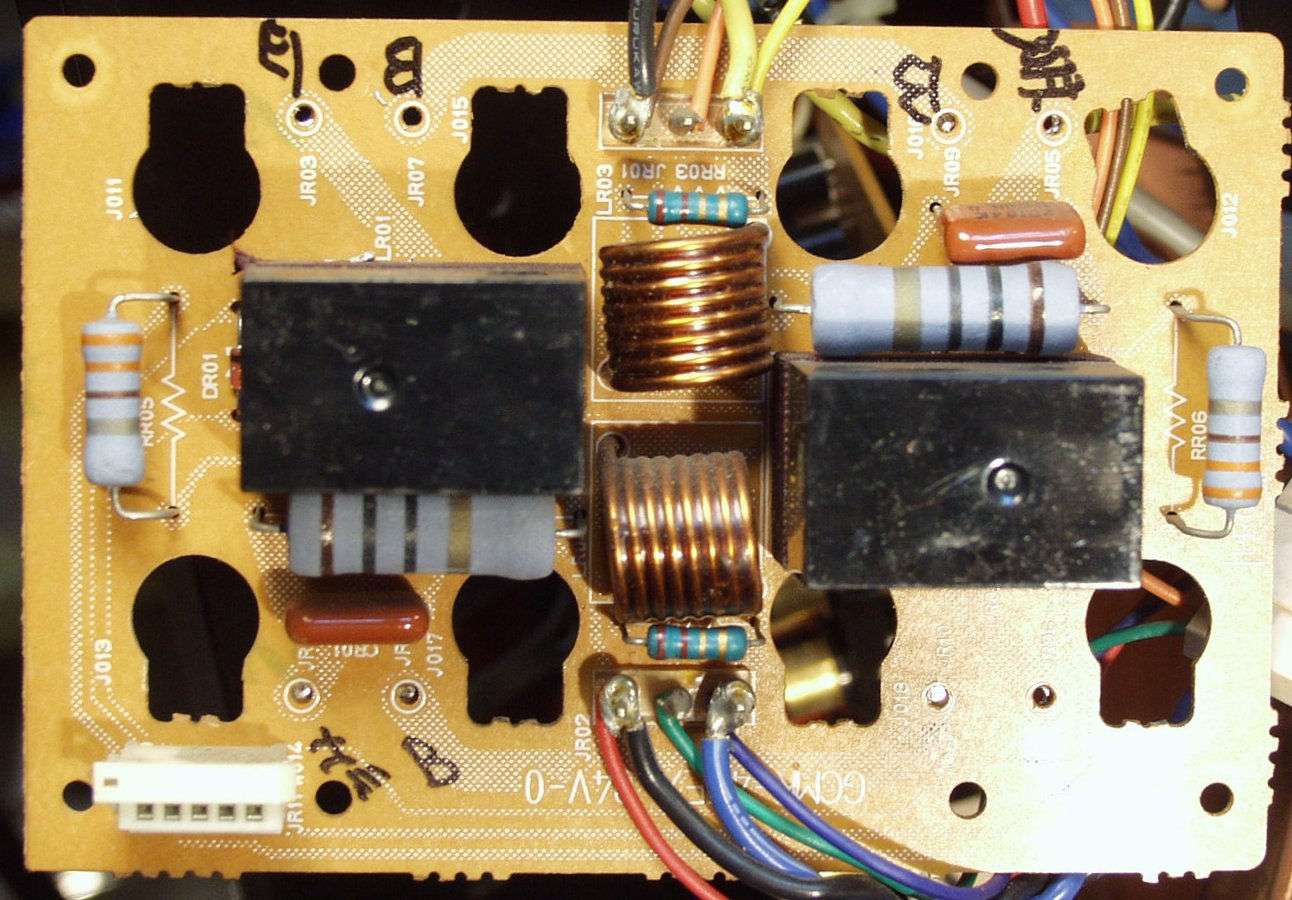

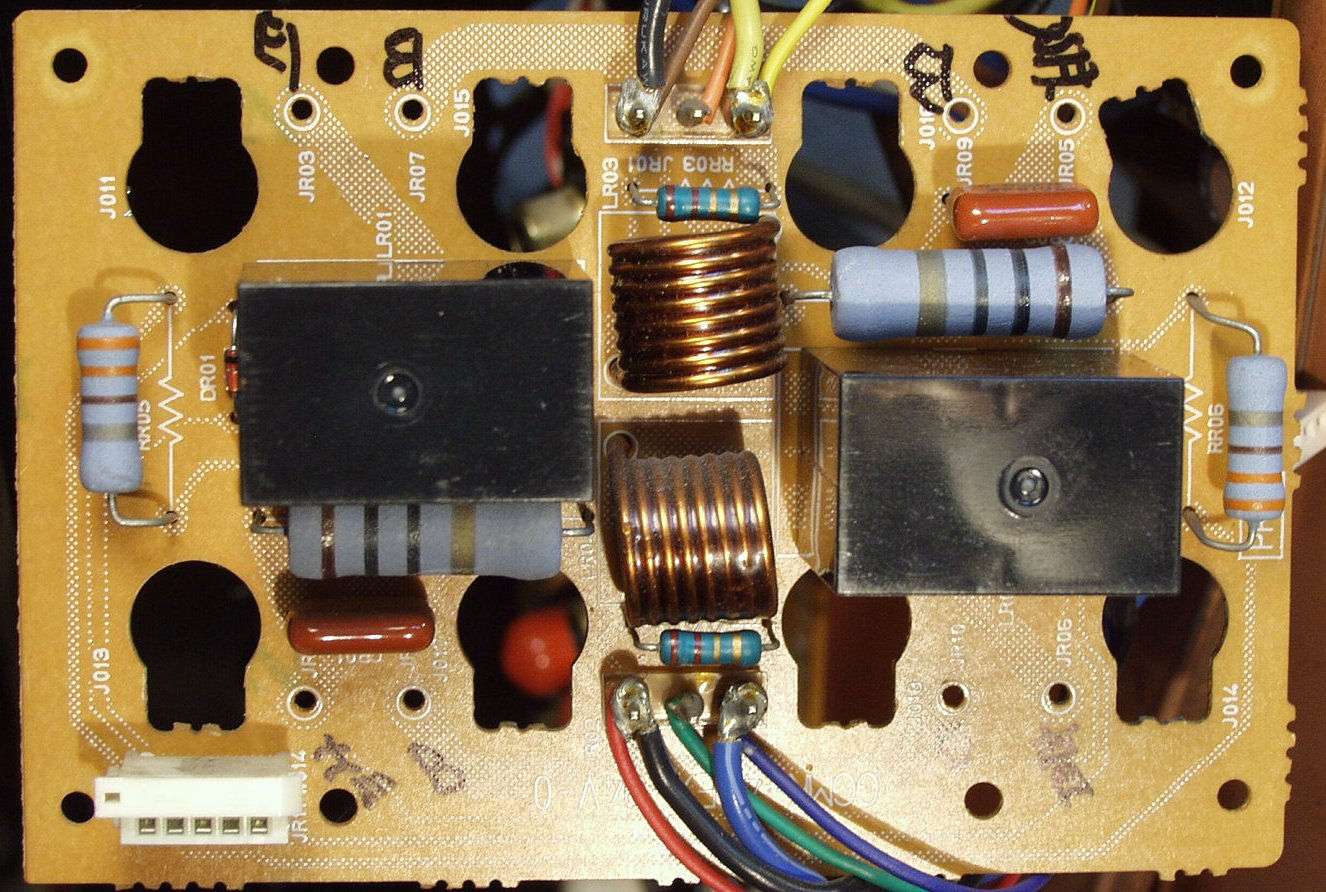

Ｃ－３Ａ．　修理前　ＳＰ接続リレー基板

Ｃ－３Ｂ．　修理後　ＳＰ接続リレー基板　リレー２個交換

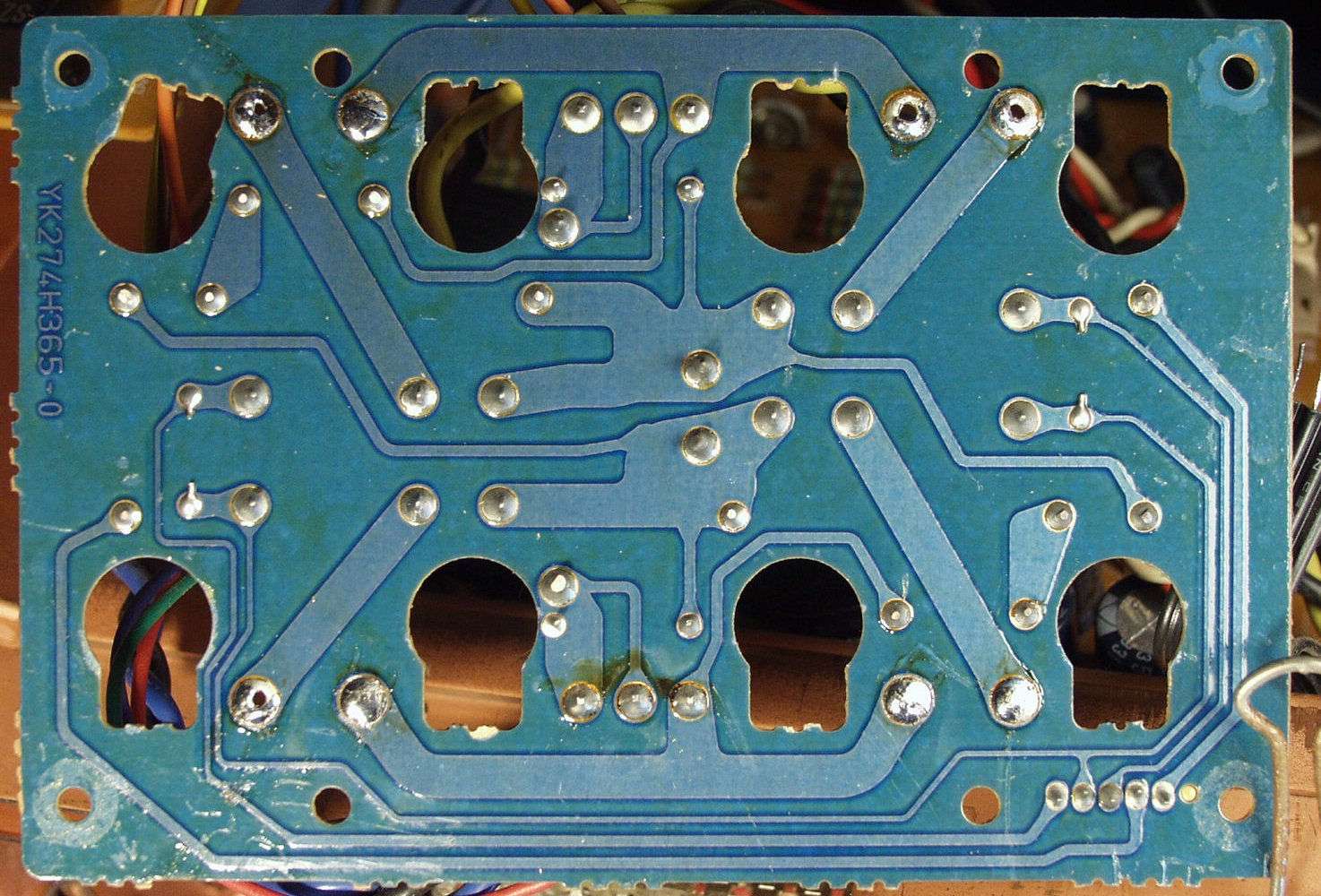

Ｃ－３Ｃ．　修理前　ＳＰ接続リレー基板　裏

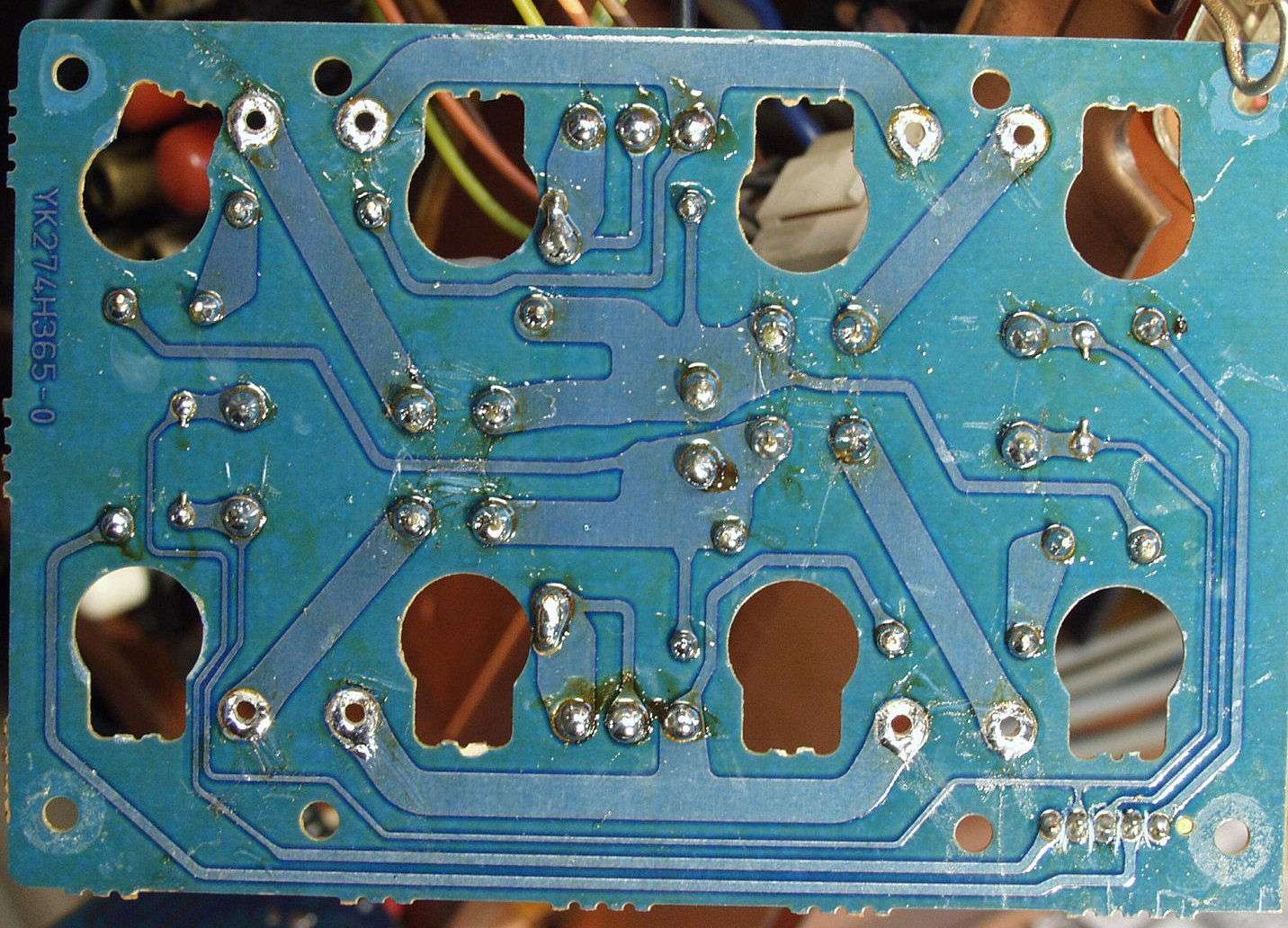

Ｃ－３Ｄ．　修理後（半田補正）　　ＳＰ接続リレー基板　裏

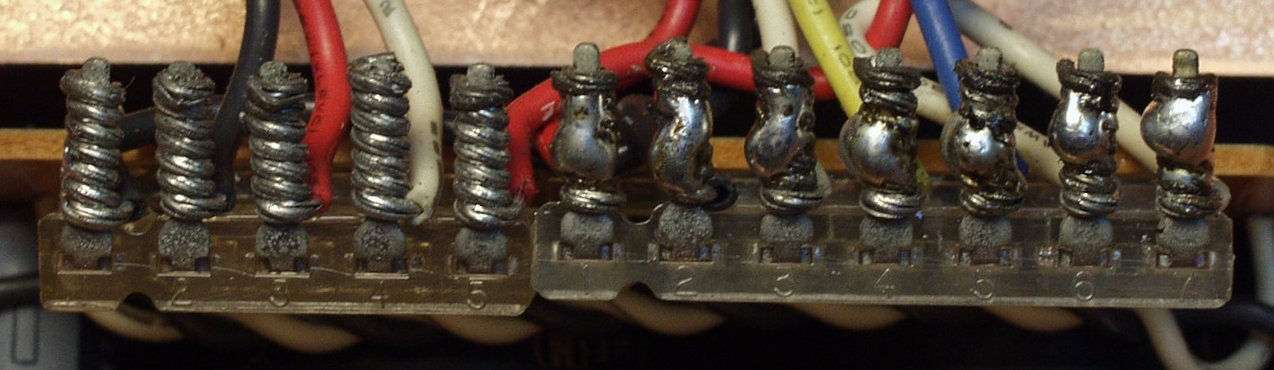

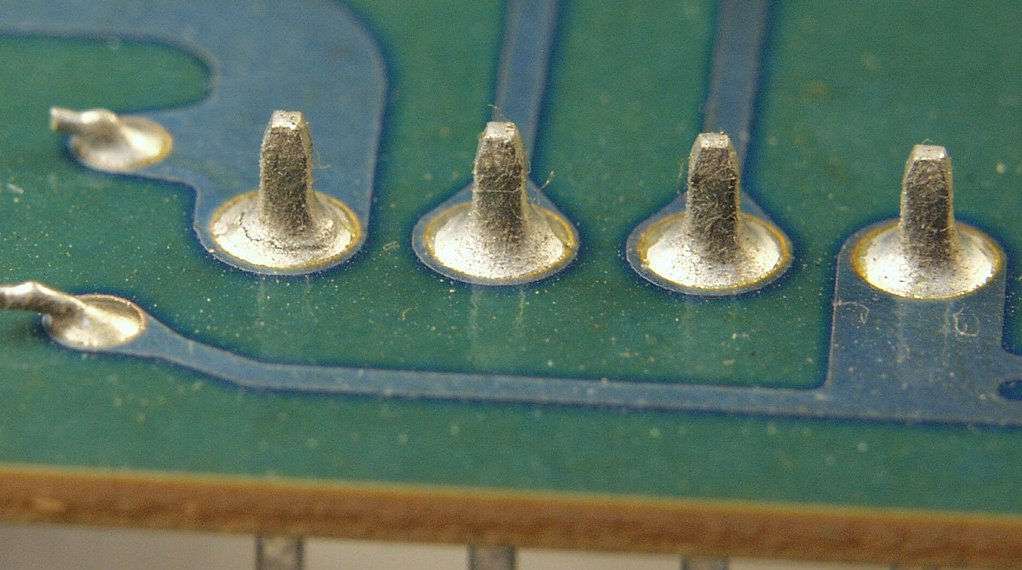

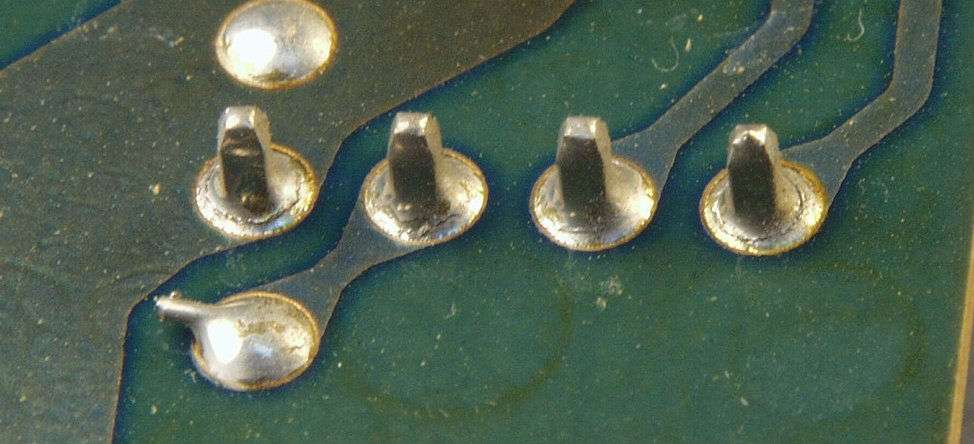

Ｃ－４．　ラッピングに半田を浸み込ませる　　左＝修理後前　　右＝修理後　

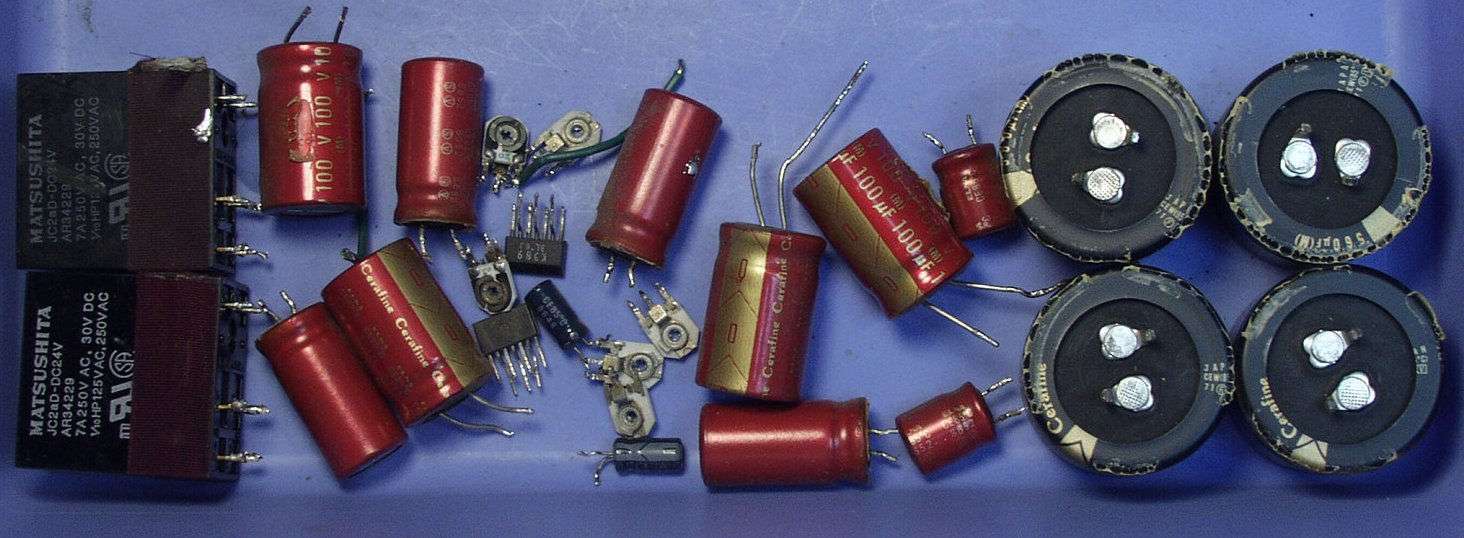

Ｃ－６．　交換した部品

Ｃ－７Ａ．　完成　上から見る

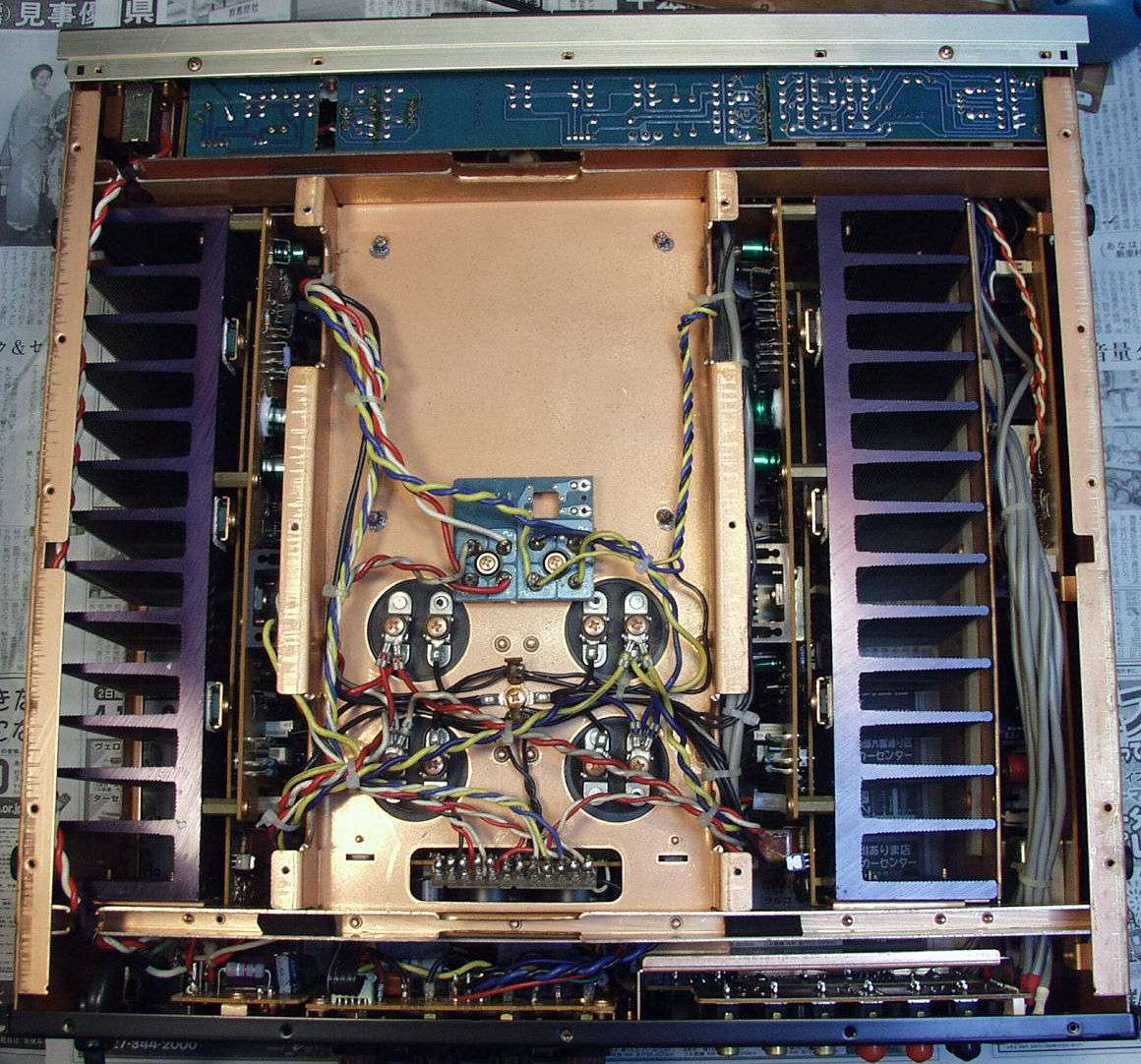

Ｃ－７Ｂ．　完成　下から見る

Ｅ．　調整・測定

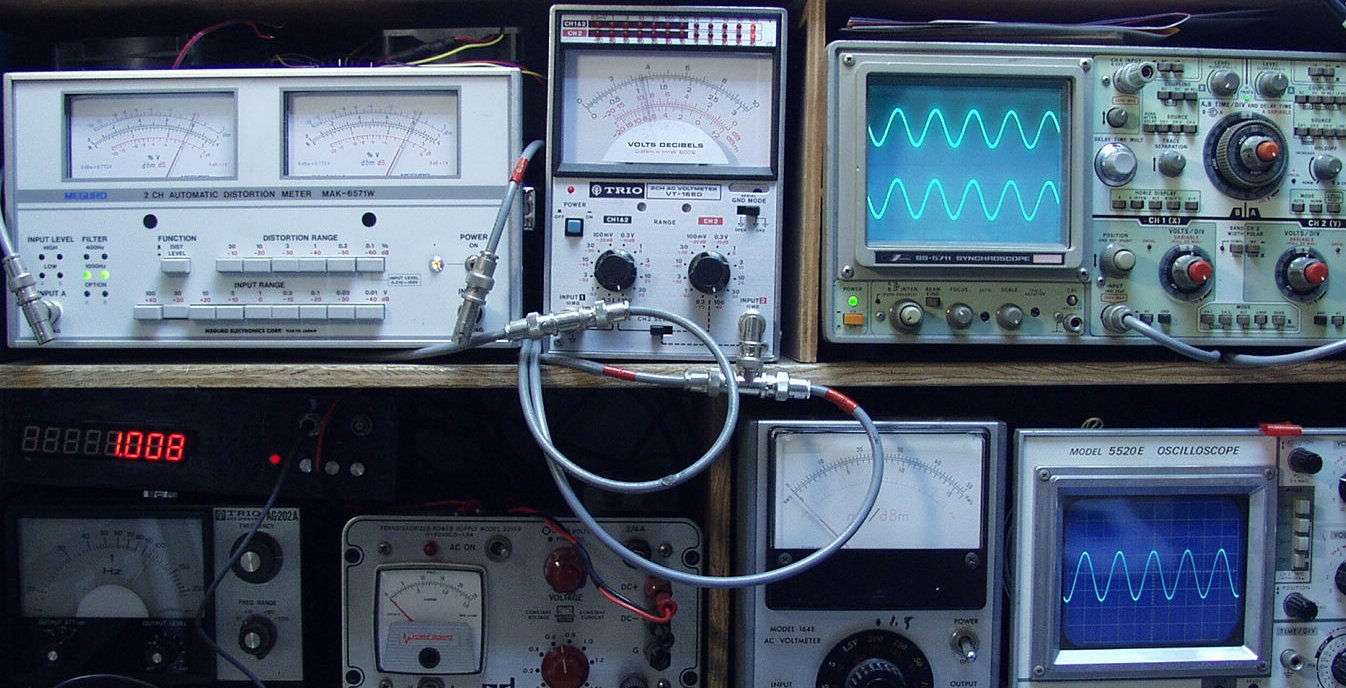

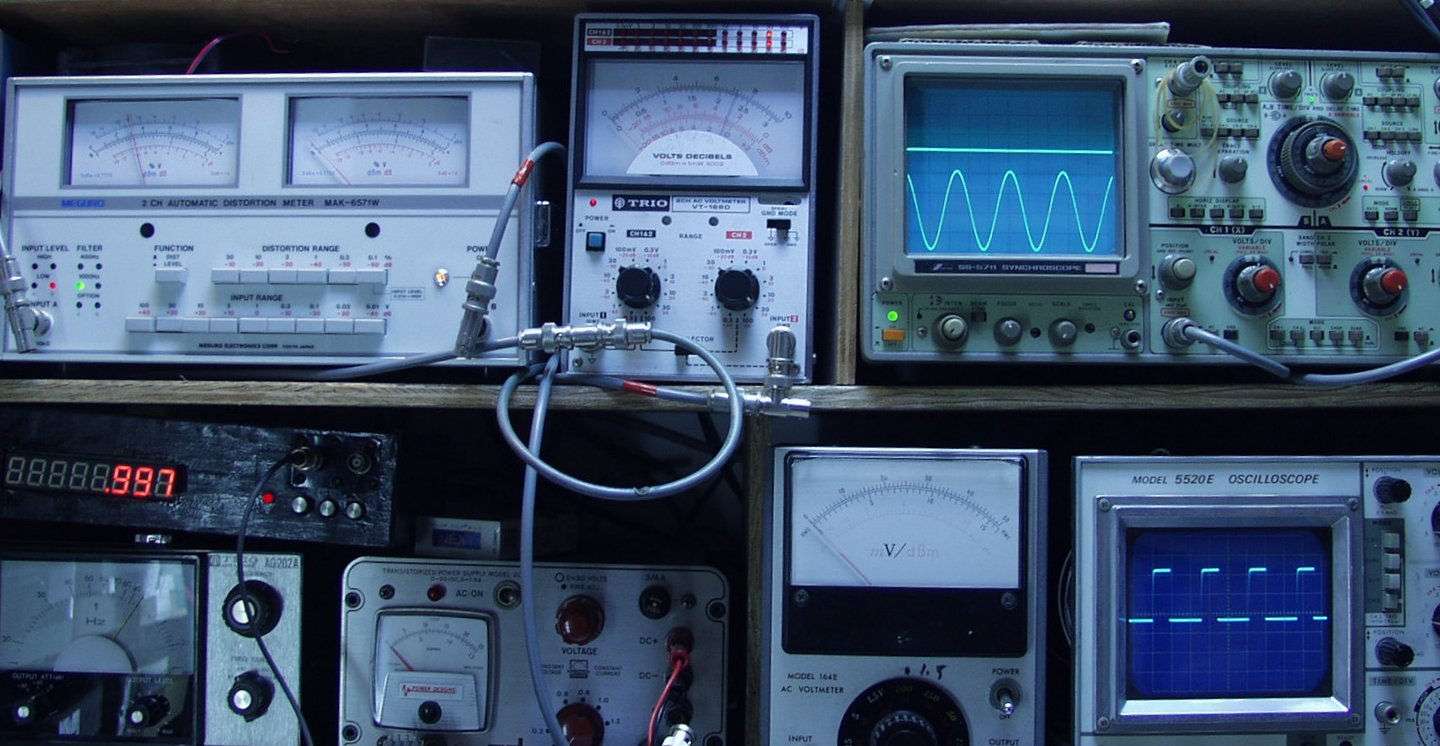

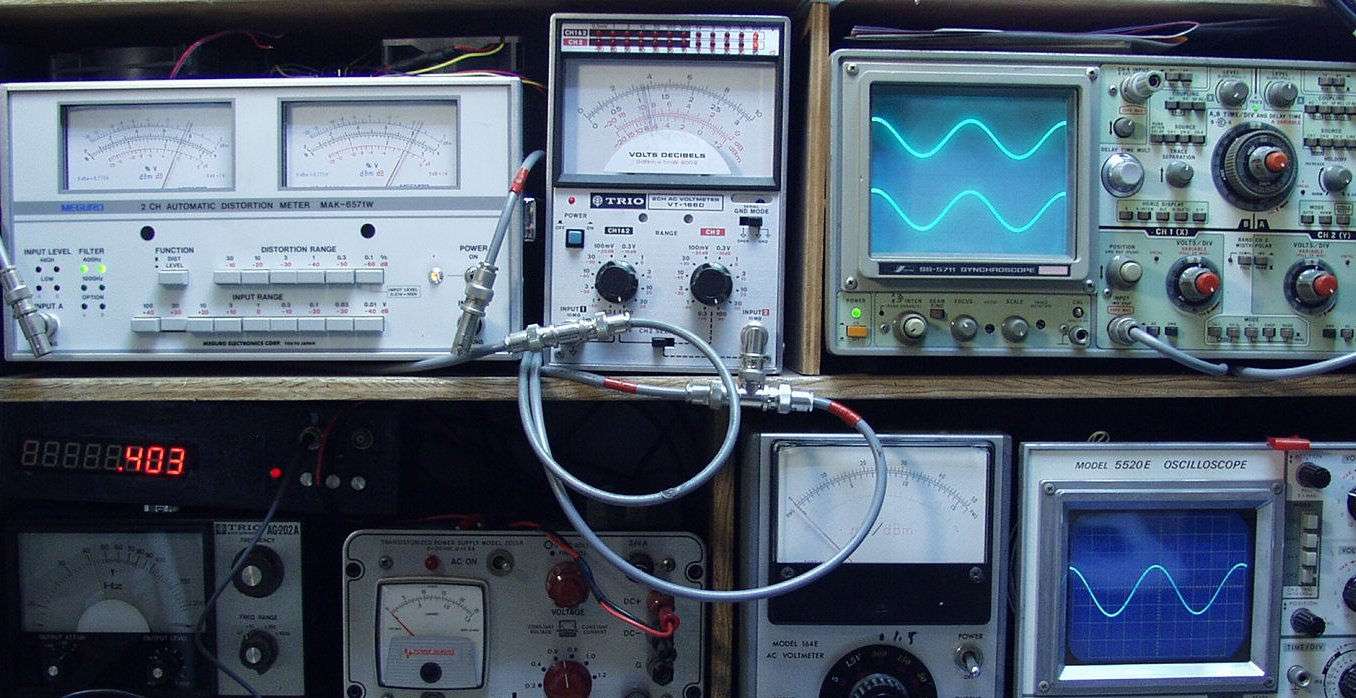

Ｅ－１Ａ．　ＳＰ出力３６Ｖ＝１６２Ｗ出力　０．０７％歪率　１０００ＨＺ入力

Ｅ－１Ｂ．　ＳＰ出力３６Ｖ＝１６２Ｗ出力　０．０７％歪率　４００ＨＺ入力

Ｅ－３．　完成　２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　ＰＭ－９４　の仕様（マニアル・カタログより）　

型式	ステレオパワーアンプ　Model ５１０
型式	プリメインアンプ
定格出力(20Hz～20kHz)	35W+35W(純A級、8Ω) 140W+140W(AB級、8Ω) 220W+220W(AB級、8Ω)
出力帯域幅(THD 0.008%、8Ω)	10Hz～40kHz
全高調波歪率(20Hz～20kHz)	0.01%(4Ω) 0.005%(8Ω)
混変調歪率	0.005%
周波数特性	20Hz～20kHz +0 -0.2dB
ダンピングファクター	120(8Ω)
入力感度/インピーダンス	Phono MM:2.5mV/47kΩ Phono MC(High):350μV/40Ω Phono MC(Low):125μV/3Ω Tape、Tuner、CD、Aux:150mV/25kΩ
出力インピーダンス	Pre out:220Ω
RIAA偏差	20Hz～20kHz ±0.2dB
SN比(IHF-Aネットワーク)	Phono MM:90dB Phono MC:76dB Tape、Tuner、CD、Aux:100dB
Phono最大許容入力	MM:220mV MC:24mV
トーンコントロール	Bass:±10dB(100Hz) Treble:±10dB(10kHz)
電源電圧	AC100V、50Hz/60Hz
消費電力	395W
最大外形寸法	幅454x高さ146x奥行410mm
重量	23kg
価格	￥228,000(1985年頃)
