| ＬＵＸ Ｌ－３０９Ｘ 修理記録 | |
| 平成１５年４月１日到着 ５月１０日完成 | |
|
|
| Ａ．修理前の状況 Ａ－１．修理前 上から |
|
 |
|

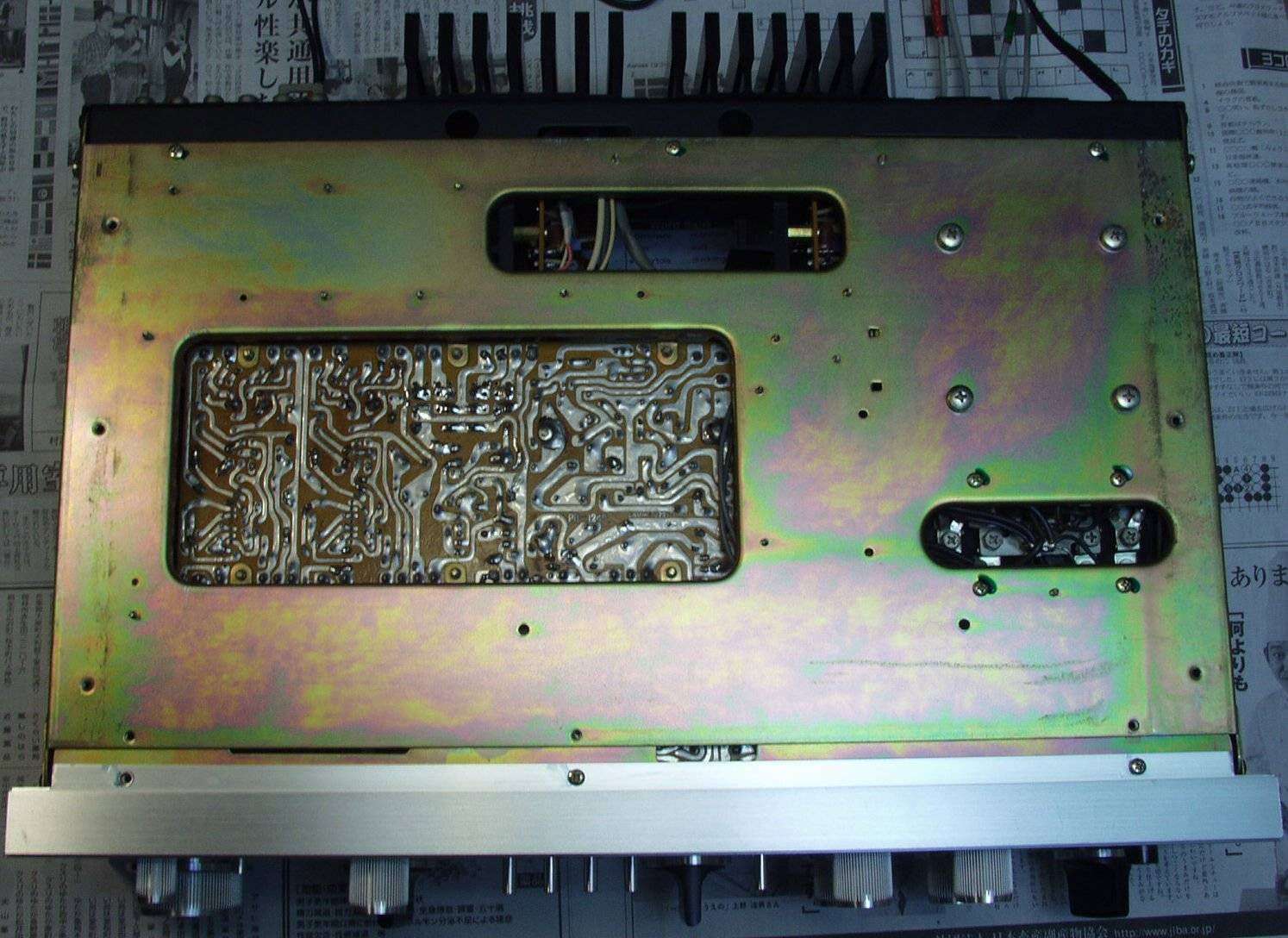

| Ａ－２．修理前 下から | |
 |
|

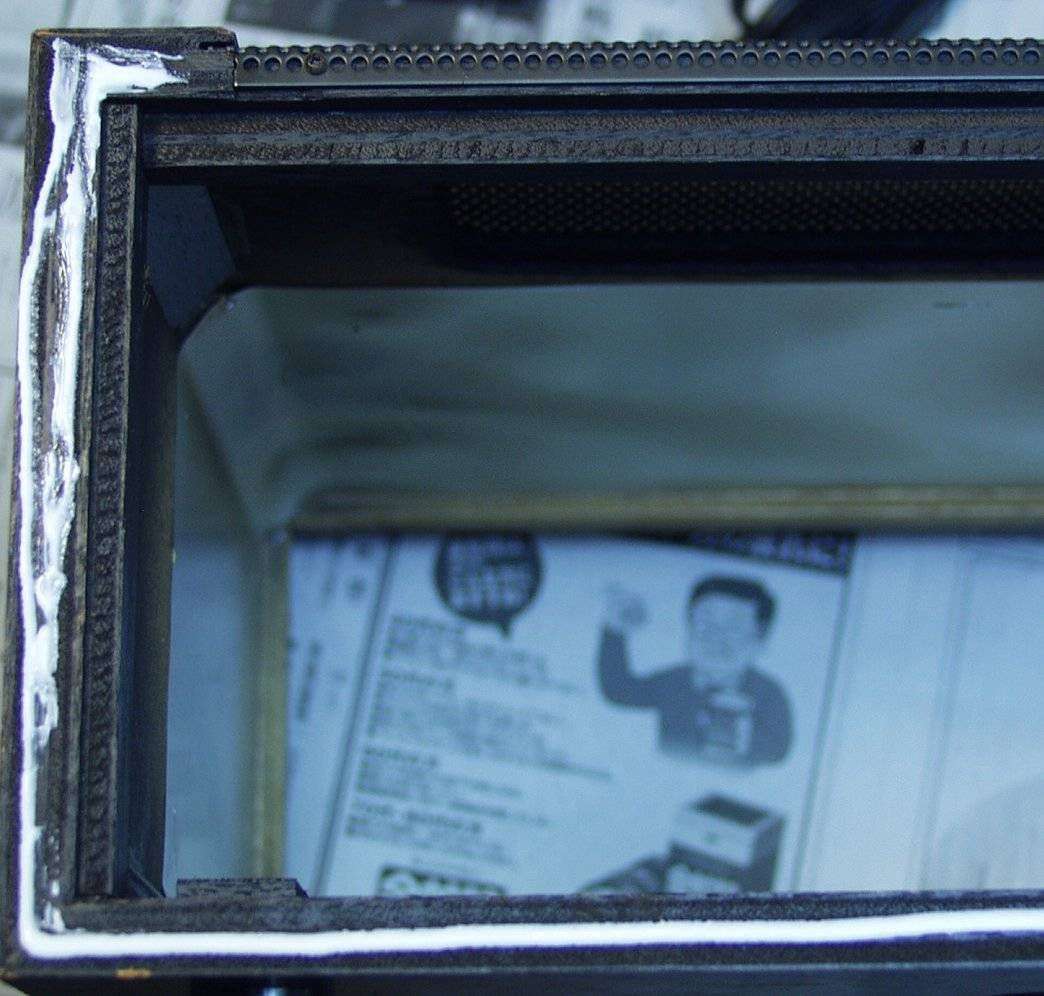

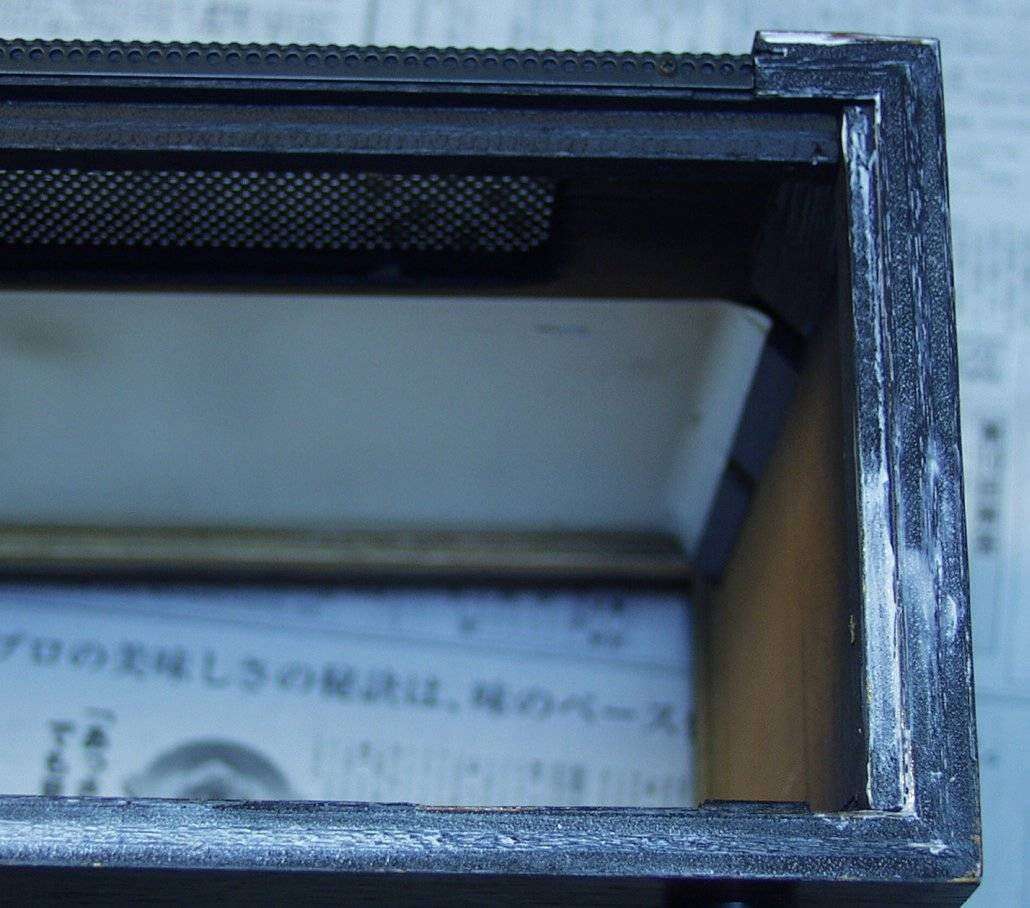

| Ｃ．修理状況 Ｃ－１Ａ．修理中 ケ－スの接着 木工ボンドを水で薄めて塗る |
|
 |
 |

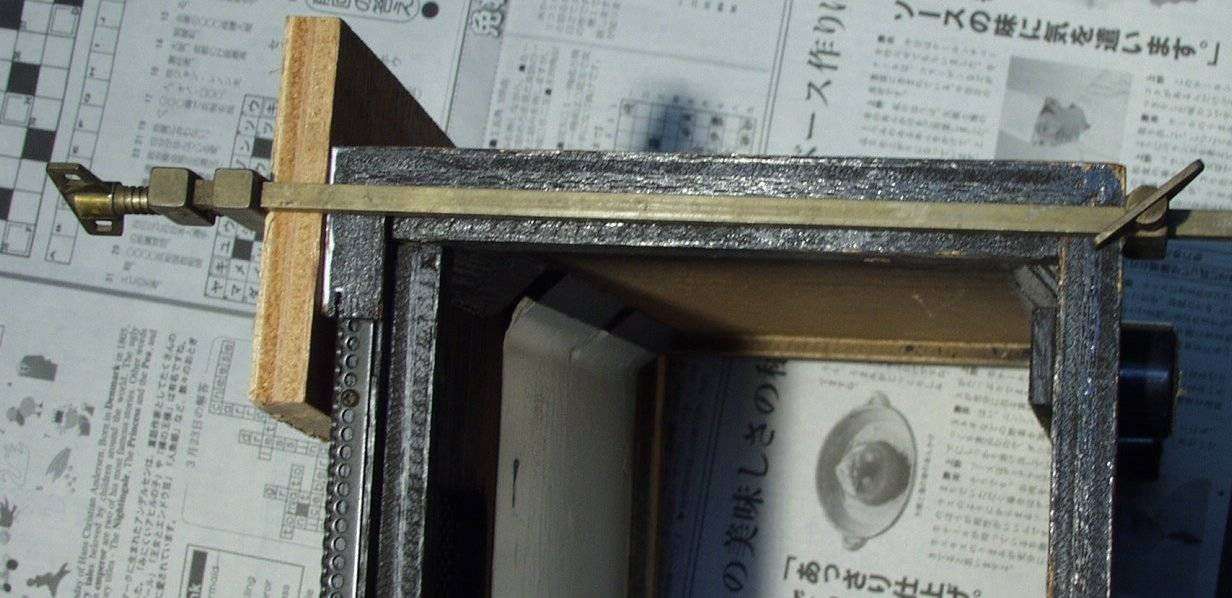

| Ｃ－１Ｂ．修理中 ケ－スの接着 金具で固定する | |
 |
|

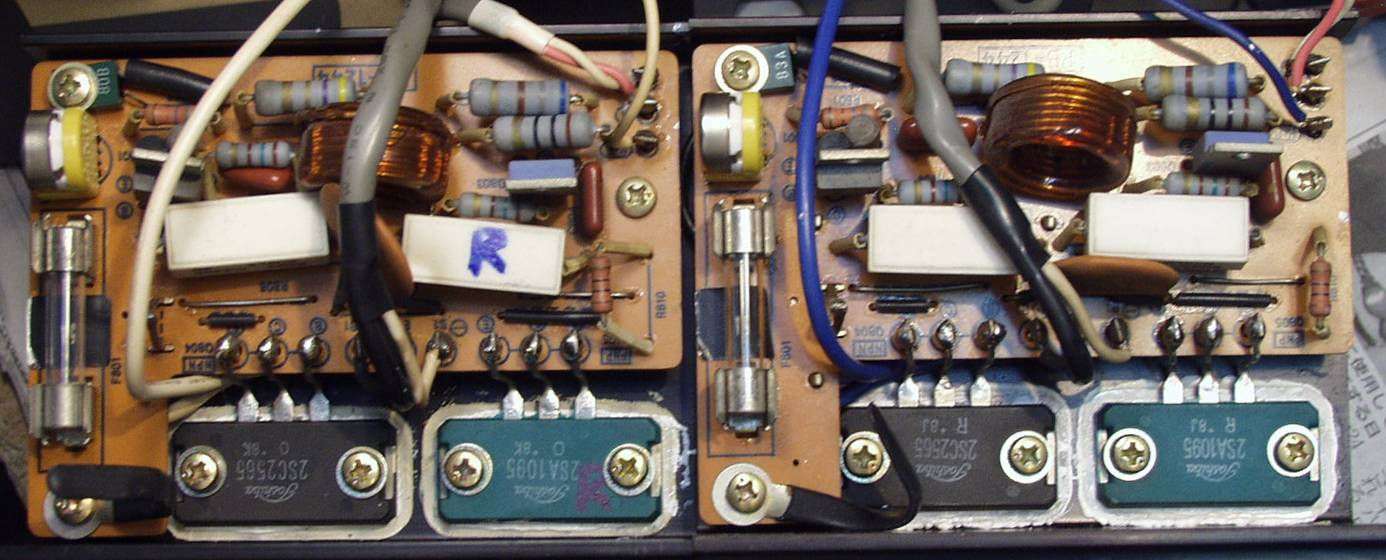

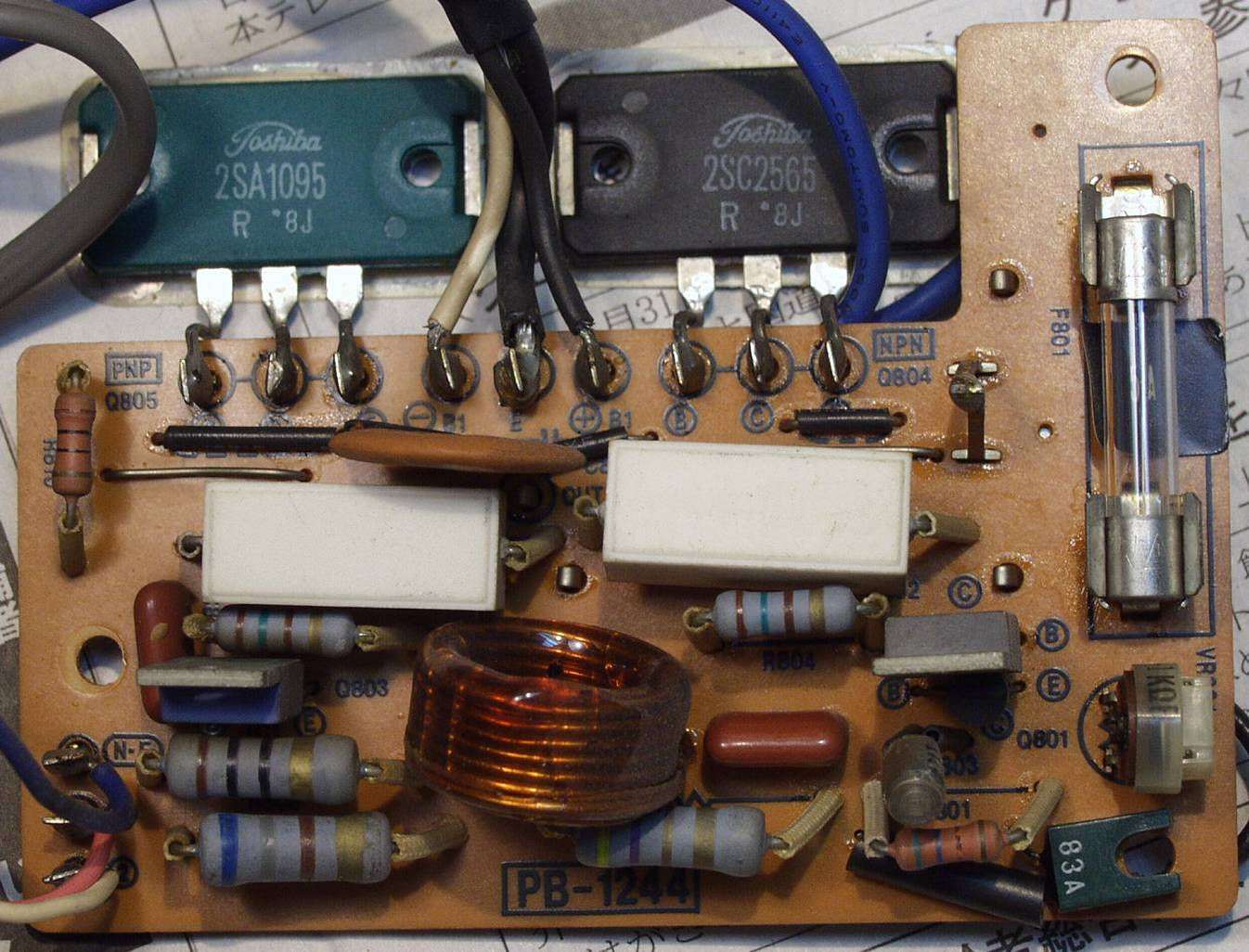

| Ｃ－２Ａ．修理前 終段ＴＲ（トランジスタ－）基板 左終段ＴＲ（トランジスタ－）基板 右終段ＴＲ（トランジスタ－）基板 |
|
 |
 |

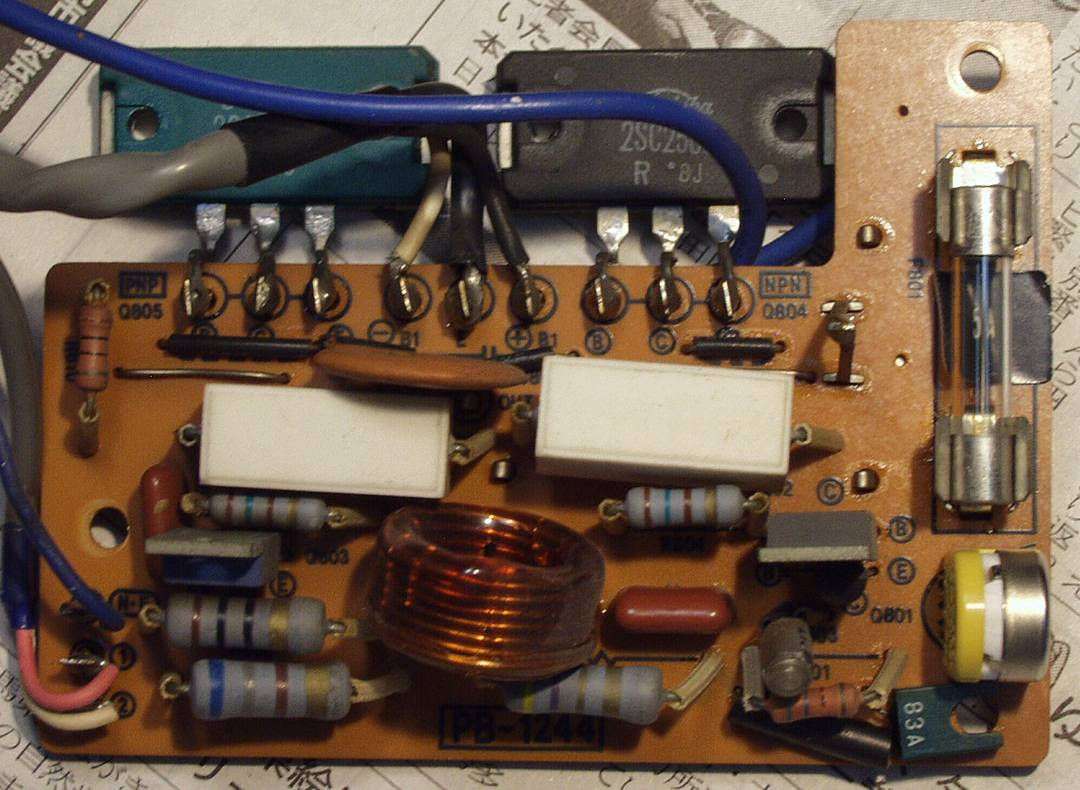

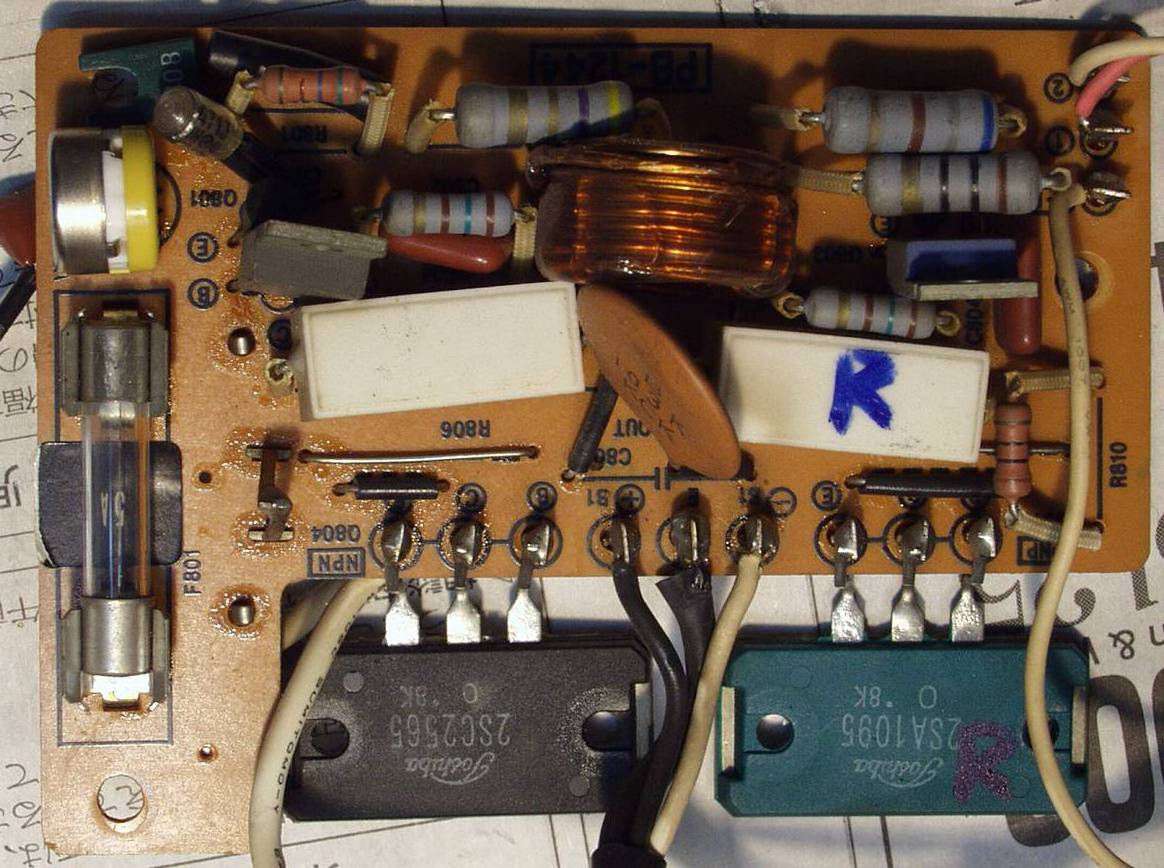

| Ｃ－２Ｂ．修理後 終段ＴＲ（トランジスタ－）基板 半固定ＶＲ交換 左終段ＴＲ（トランジスタ－）基板 右終段ＴＲ（トランジスタ－）基板 |
|
 |
 |

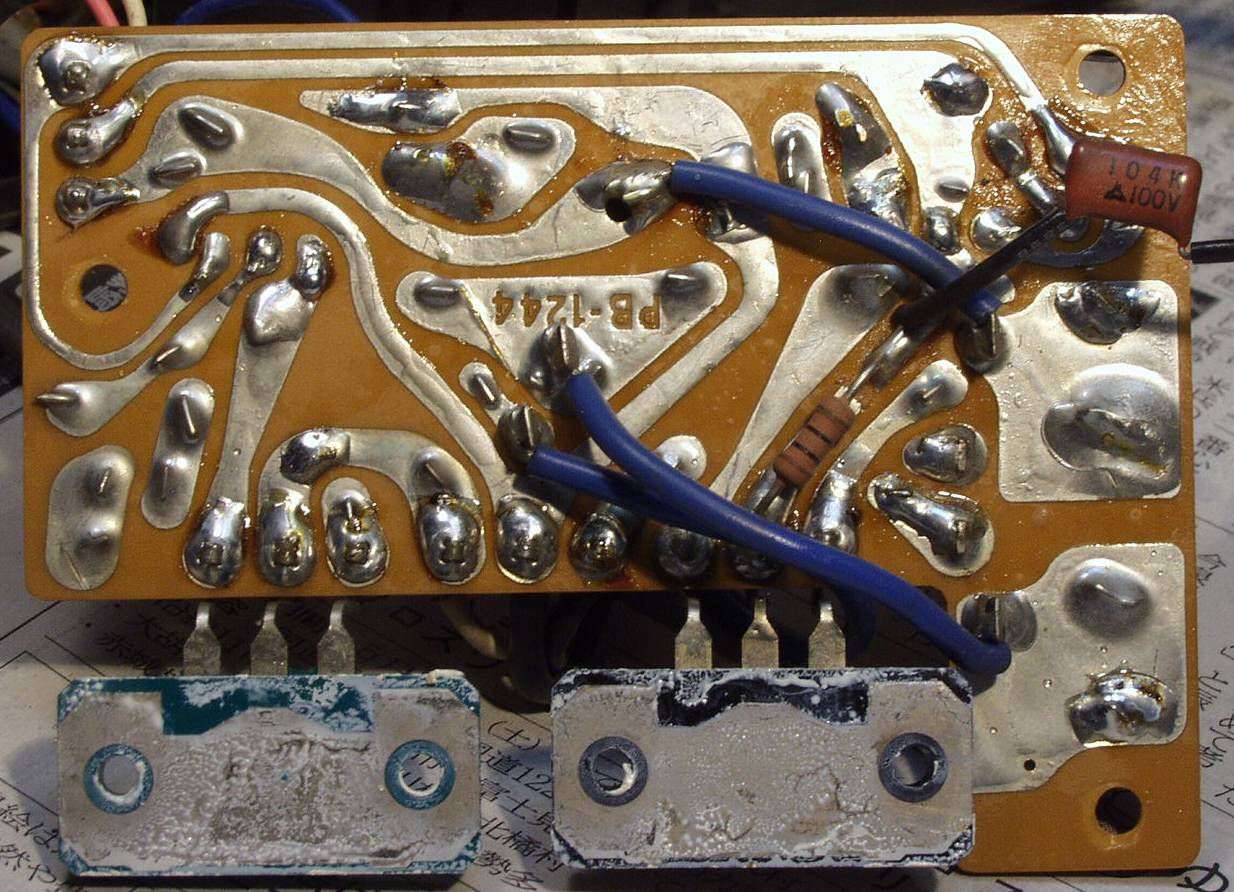

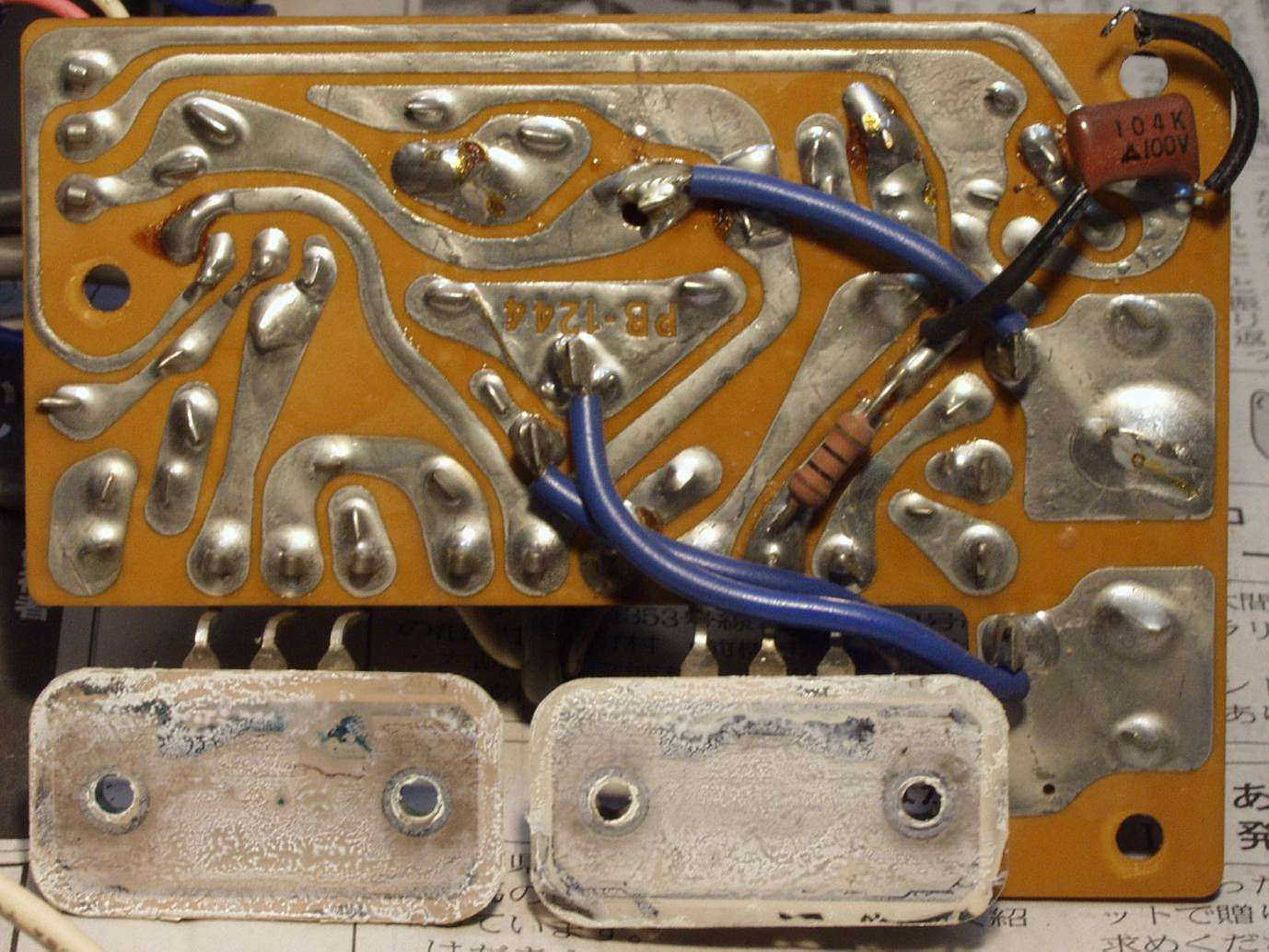

| Ｃ－２Ｃ．修理前 終段ＴＲ（トランジスタ－）基板 裏 左終段ＴＲ（トランジスタ－）基板 右終段ＴＲ（トランジスタ－）基板 |
|
 |
 |

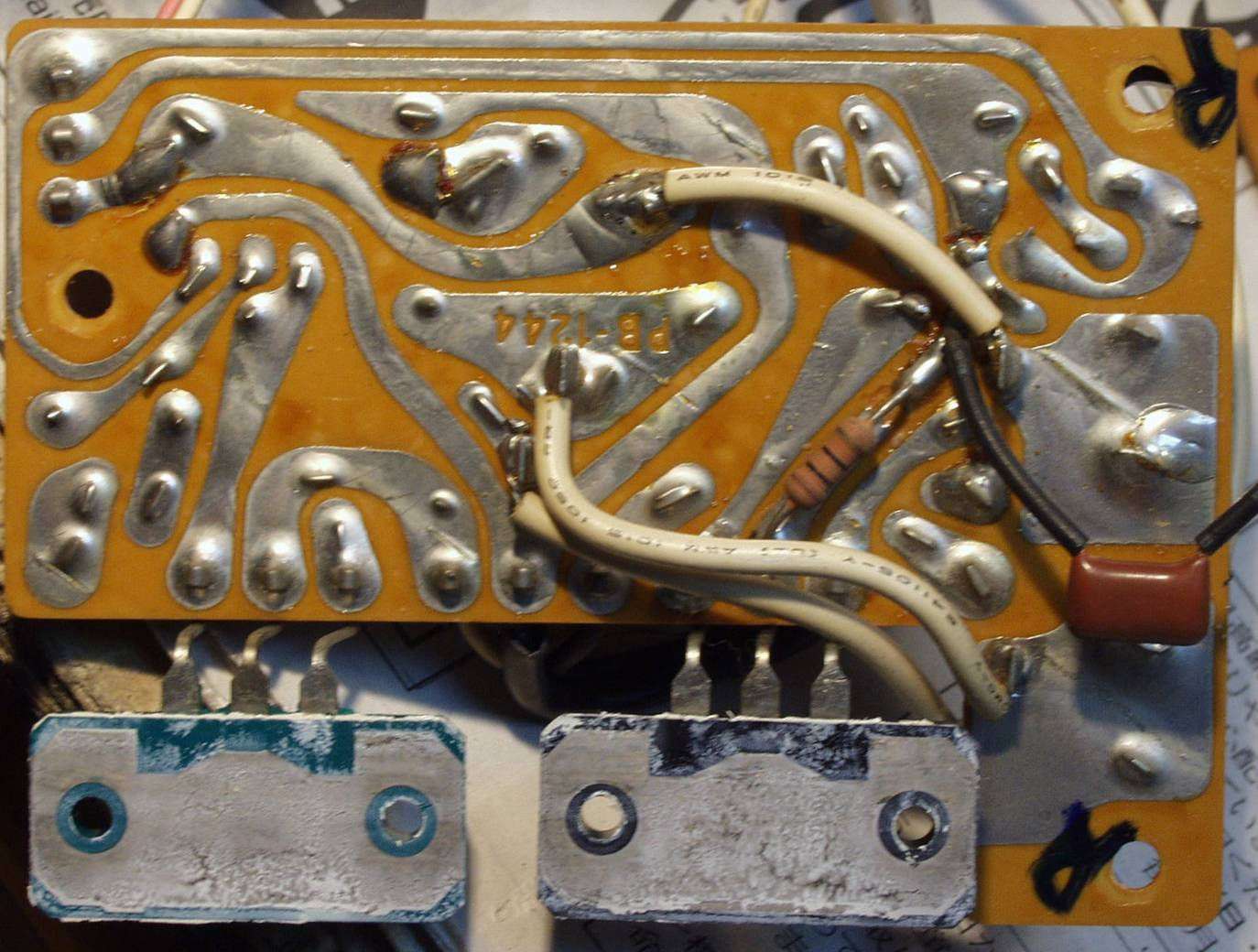

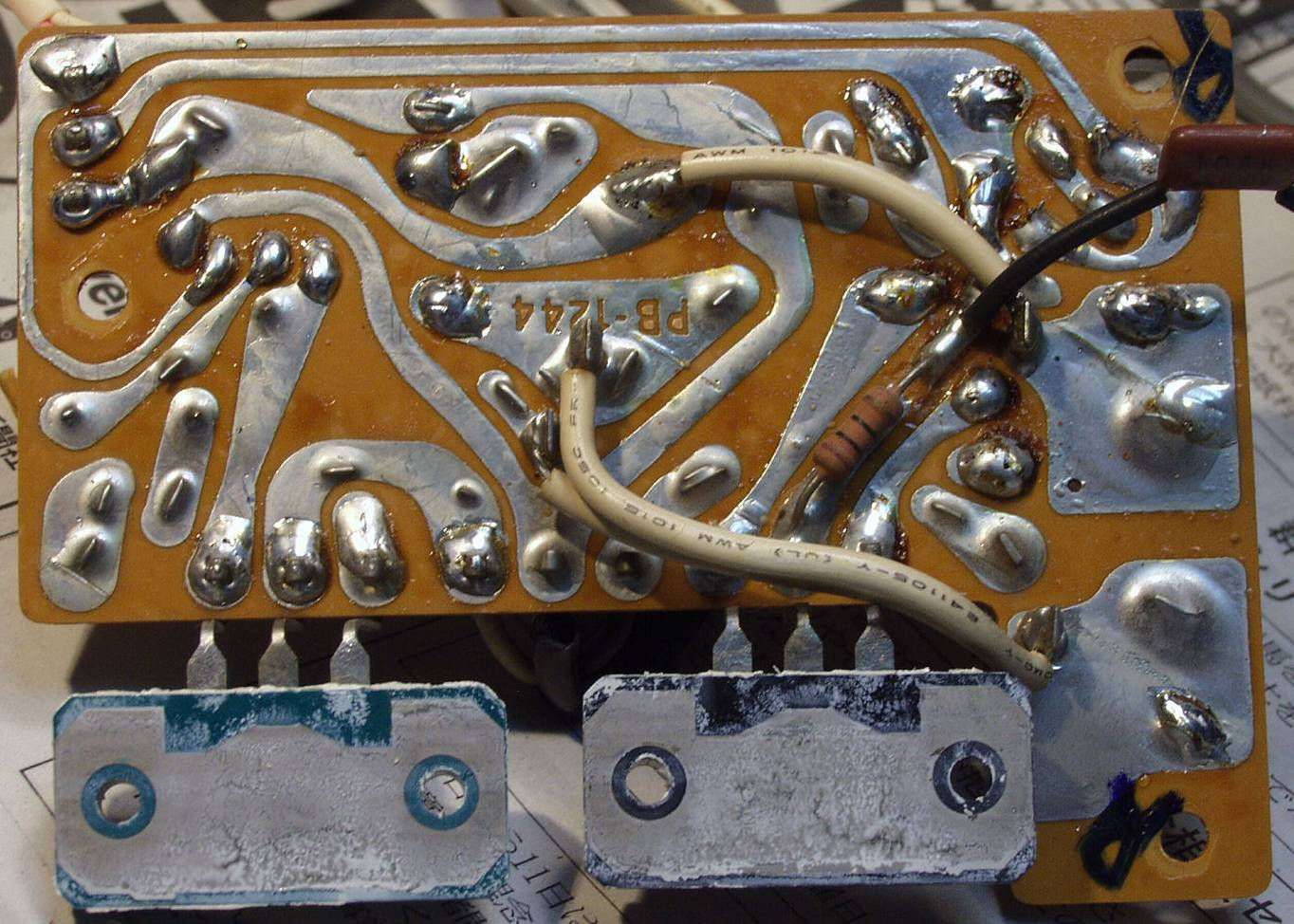

| Ｃ－２Ｄ．修理（半田補正）後 終段ＴＲ（トランジスタ－）基板 裏 左終段ＴＲ（トランジスタ－）基板 右終段ＴＲ（トランジスタ－）基板 |
|
 |
 |
| Ｃ－２Ｅ．修理後 終段 半固定ＶＲ２個交換 | |
 |
|

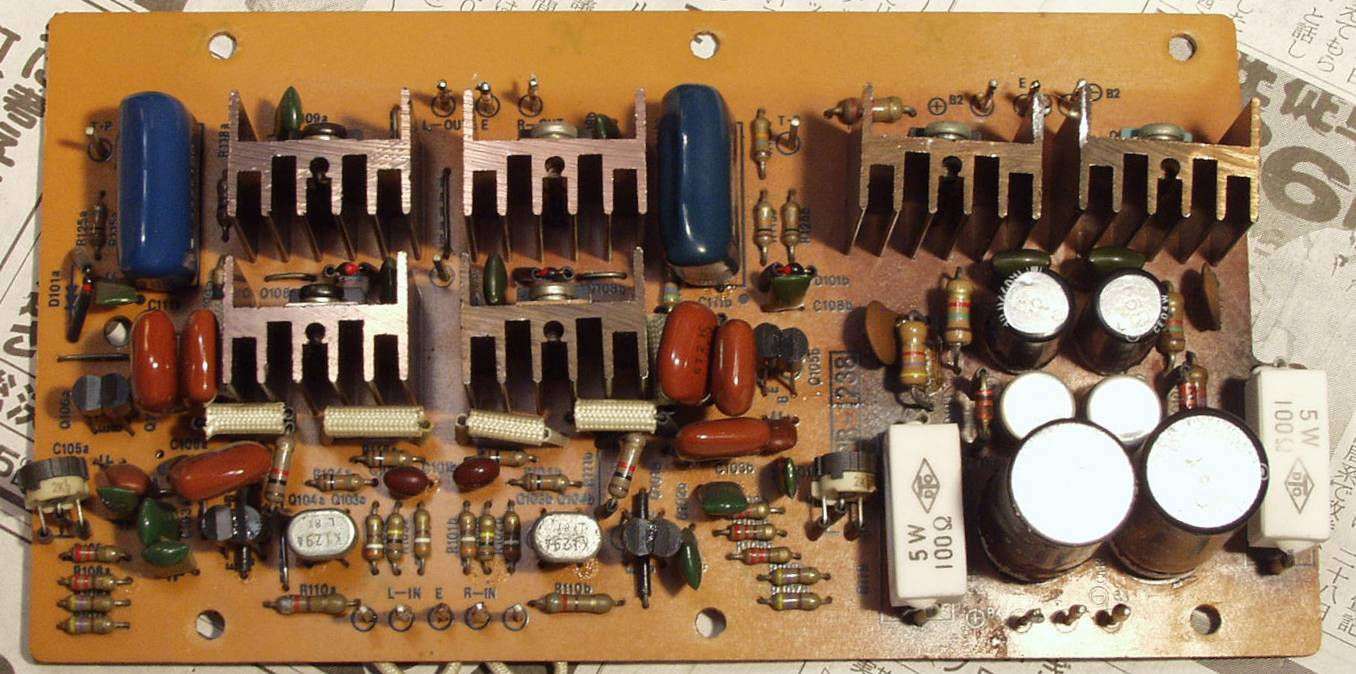

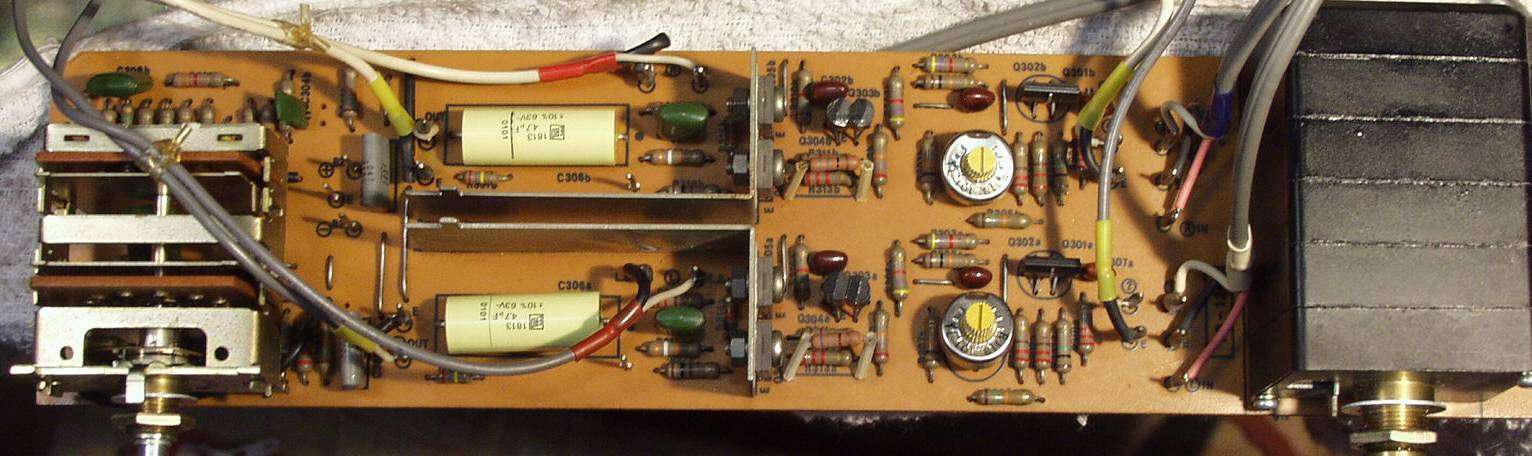

| Ｃ－３Ａ．修理前 ドライブ基板 | |
 |
|

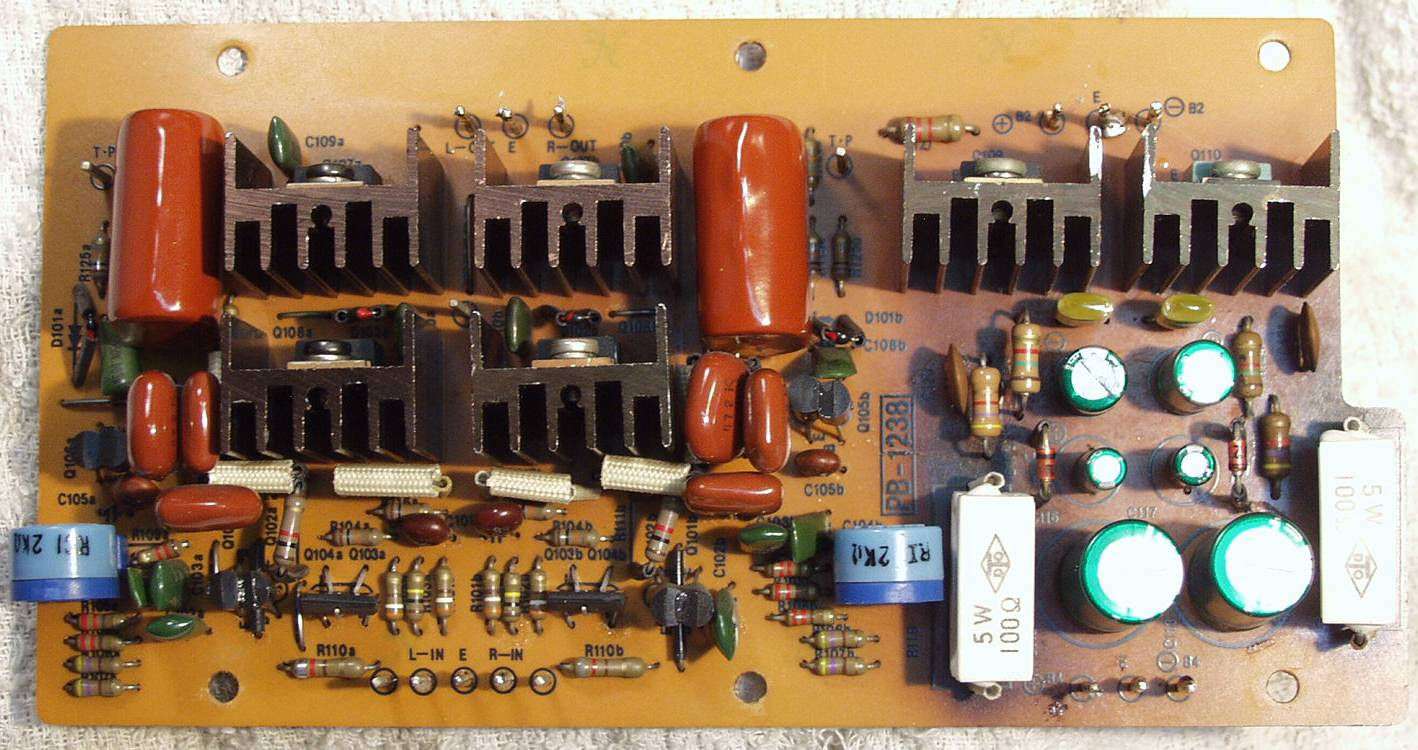

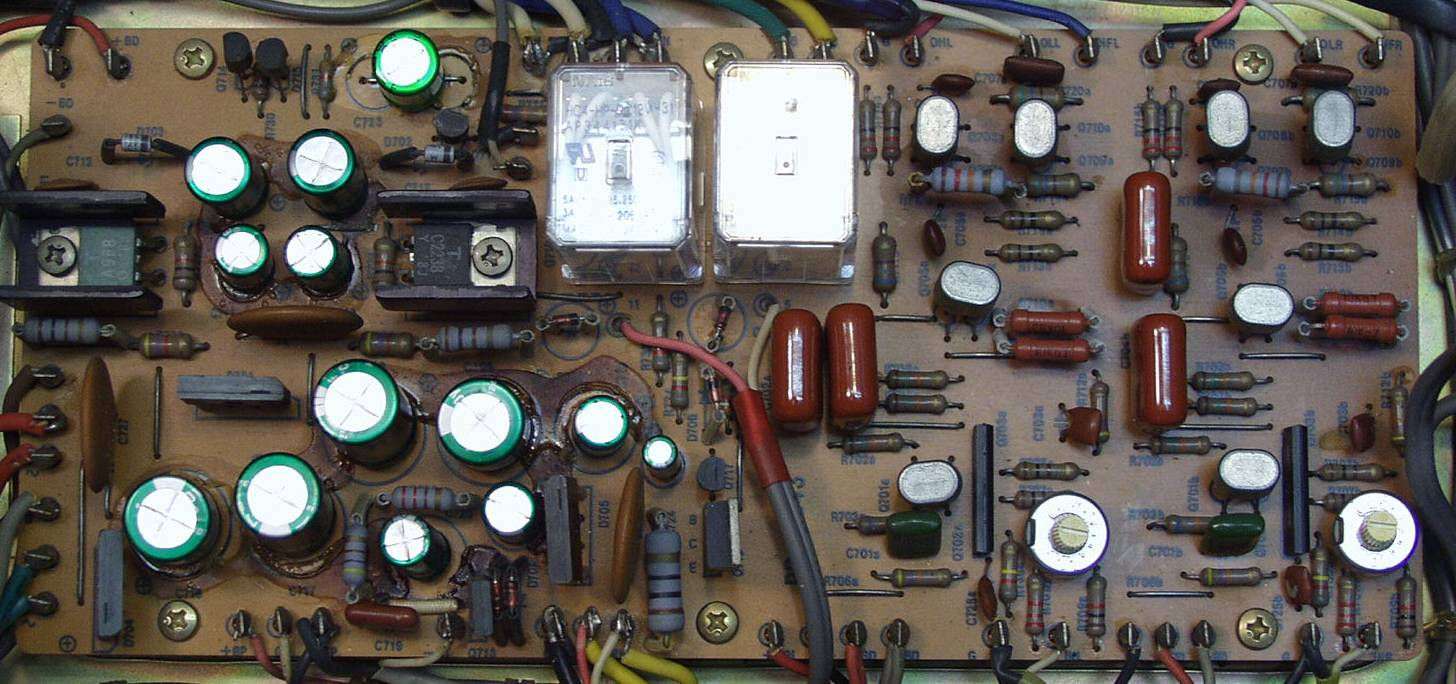

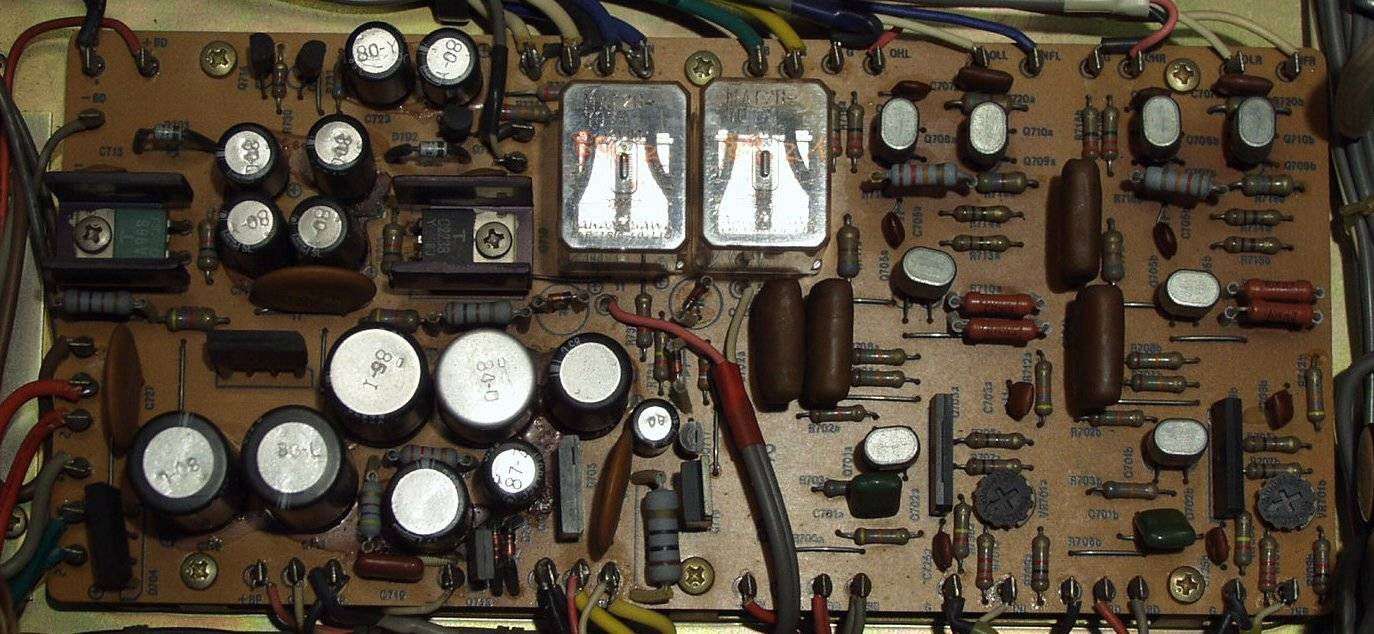

| Ｃ－３Ｂ．修理後 ドライブ基板 ＦＥＴ２個、ＳＰ接続リレー２個、半固定ＶＲ２個、電解コンデンサー１３個、フイルムコンデンサー４個交換 |
|
 |
|

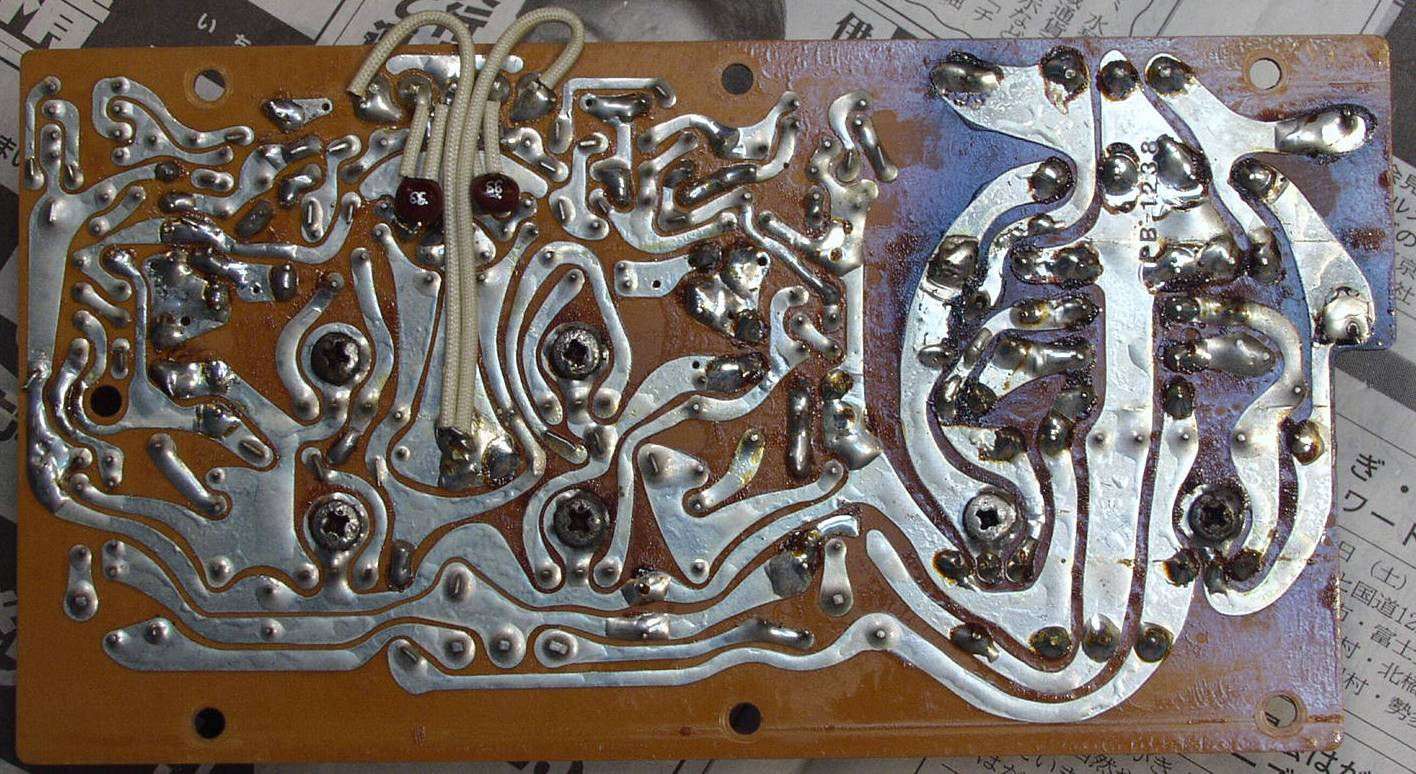

| Ｃ－３Ｃ．修理前 ドライブ基板 裏 | |
 |
|

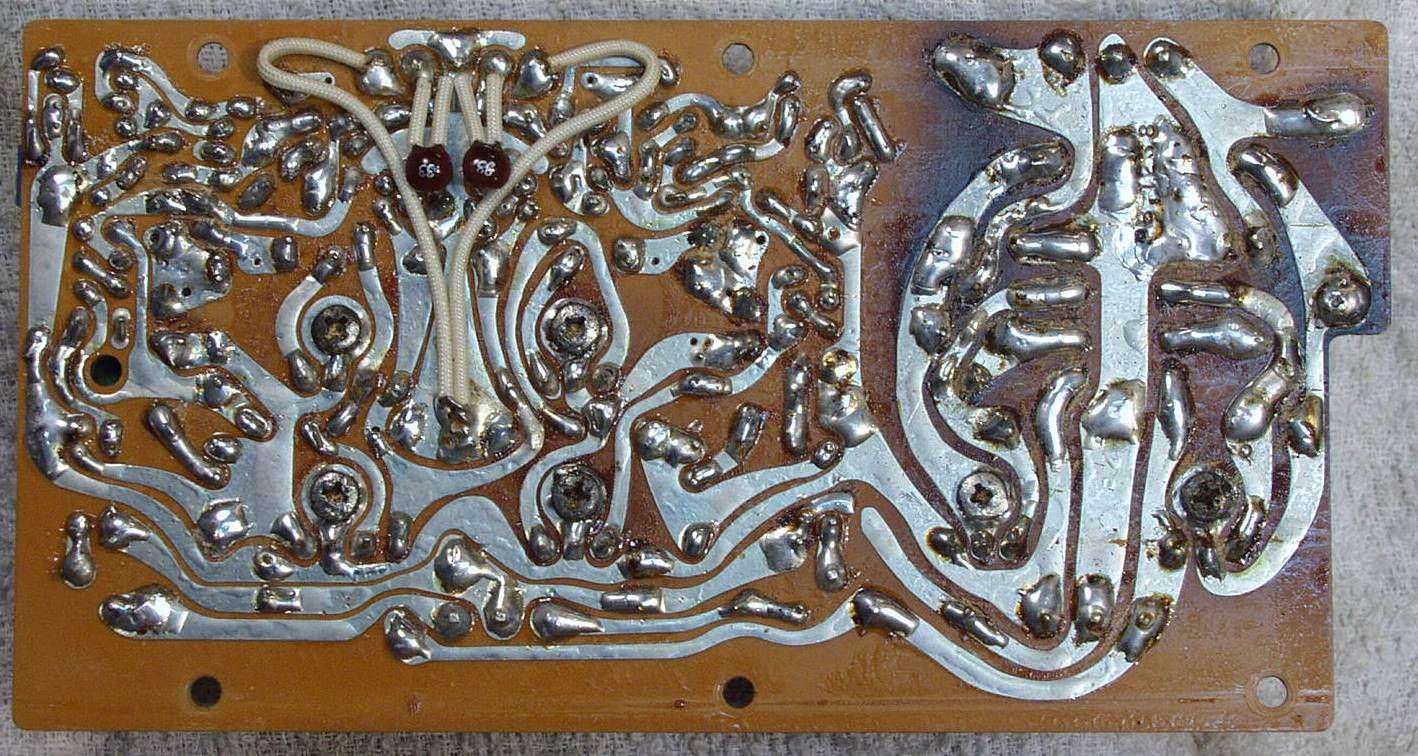

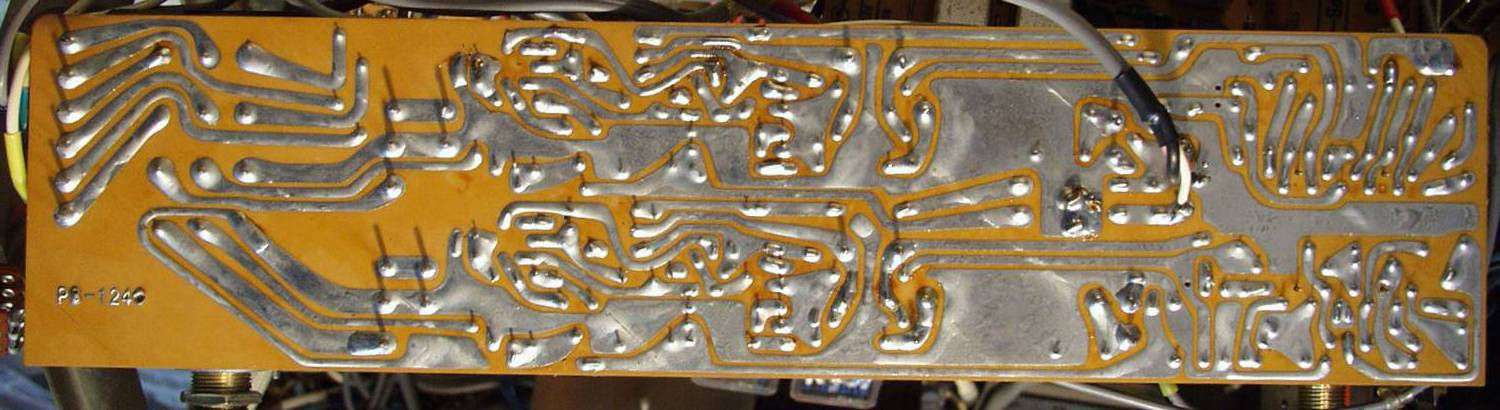

| Ｃ－３Ｄ．修理（ハンダ補正）後 ドライブ基板 裏 | |
 |
|

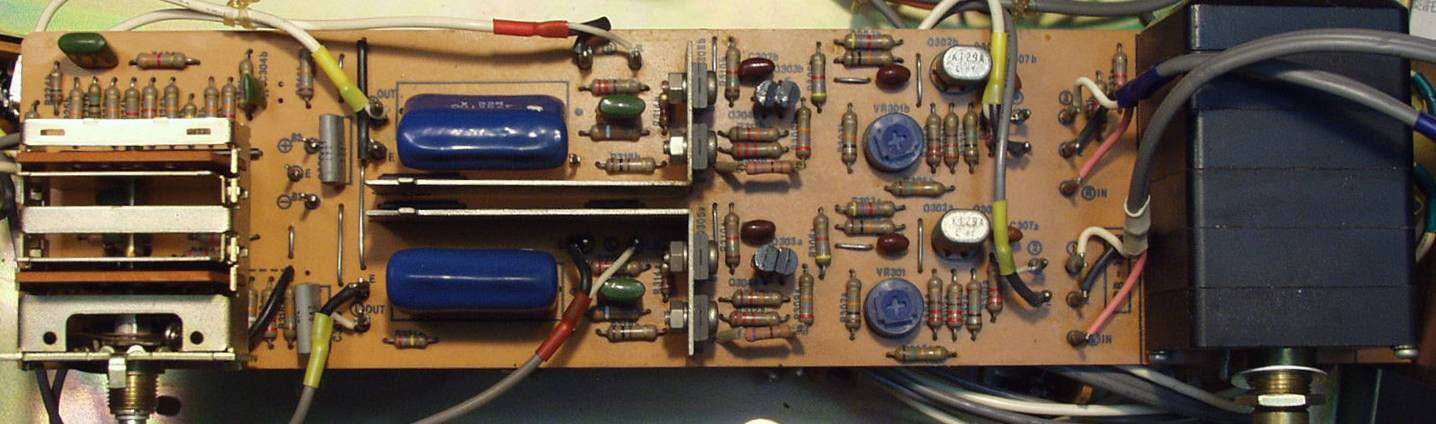

| Ｃ－４Ａ．修理前 フラットＡＭＰ基板 | |
 |
|
| Ｃ－４Ｂ．修理後 フラットＡＭＰ基板 半固定ＶＲ２個、ＦＥＴ ２個、フイルムコンデンサー２個交換 | |
 |
|
| Ｃ－４Ｃ．修理前 フラットＡＭＰ基板 裏 | |
 |
|

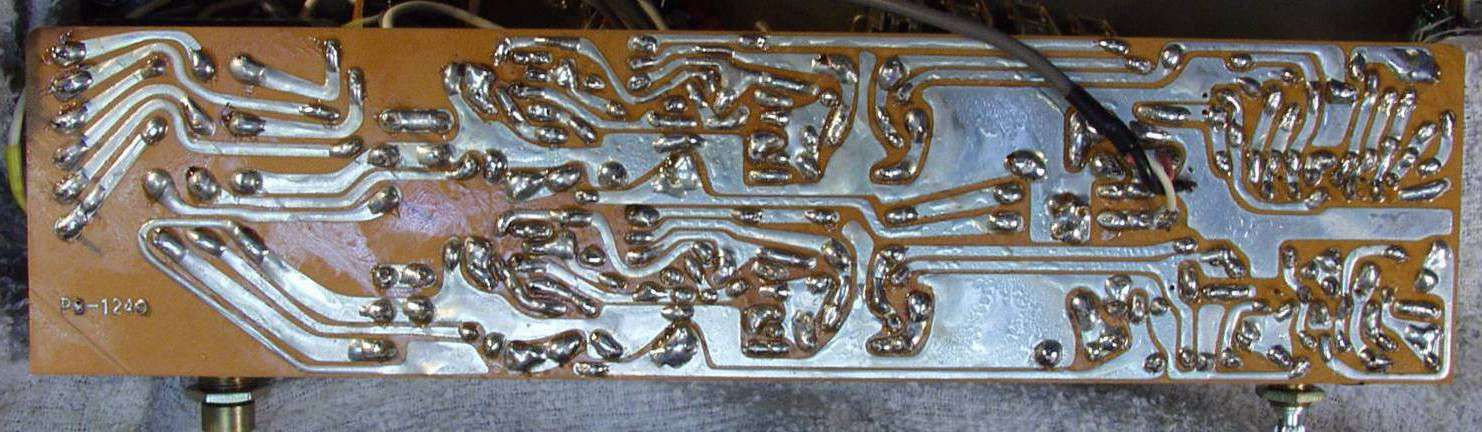

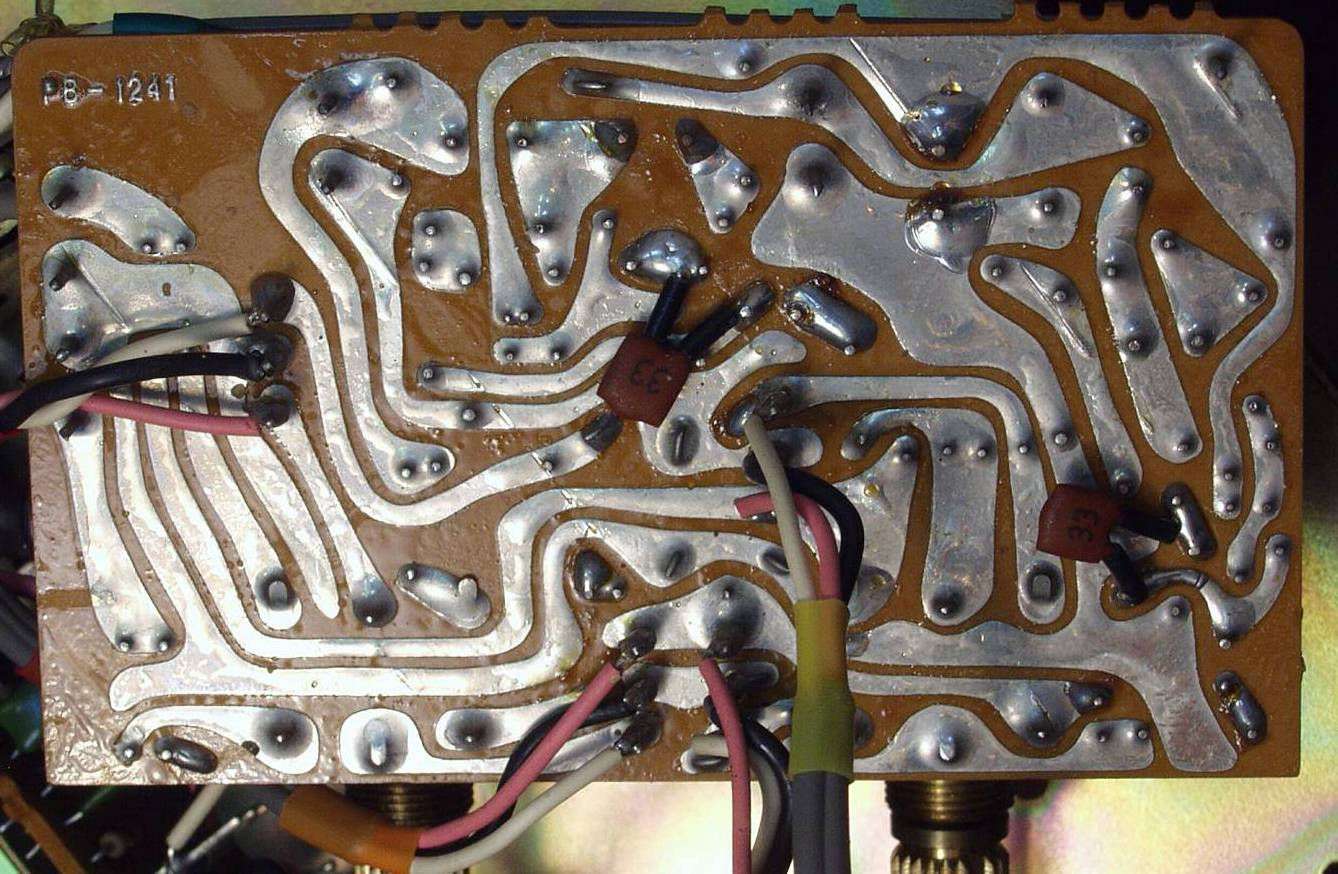

| Ｃ－４Ｄ．修理（ハンダ補正）後 フラットＡＭＰ基板 裏 | |
 |
|
| Ｃ－５Ａ．修理前 コントロール基板 | |
 |
|

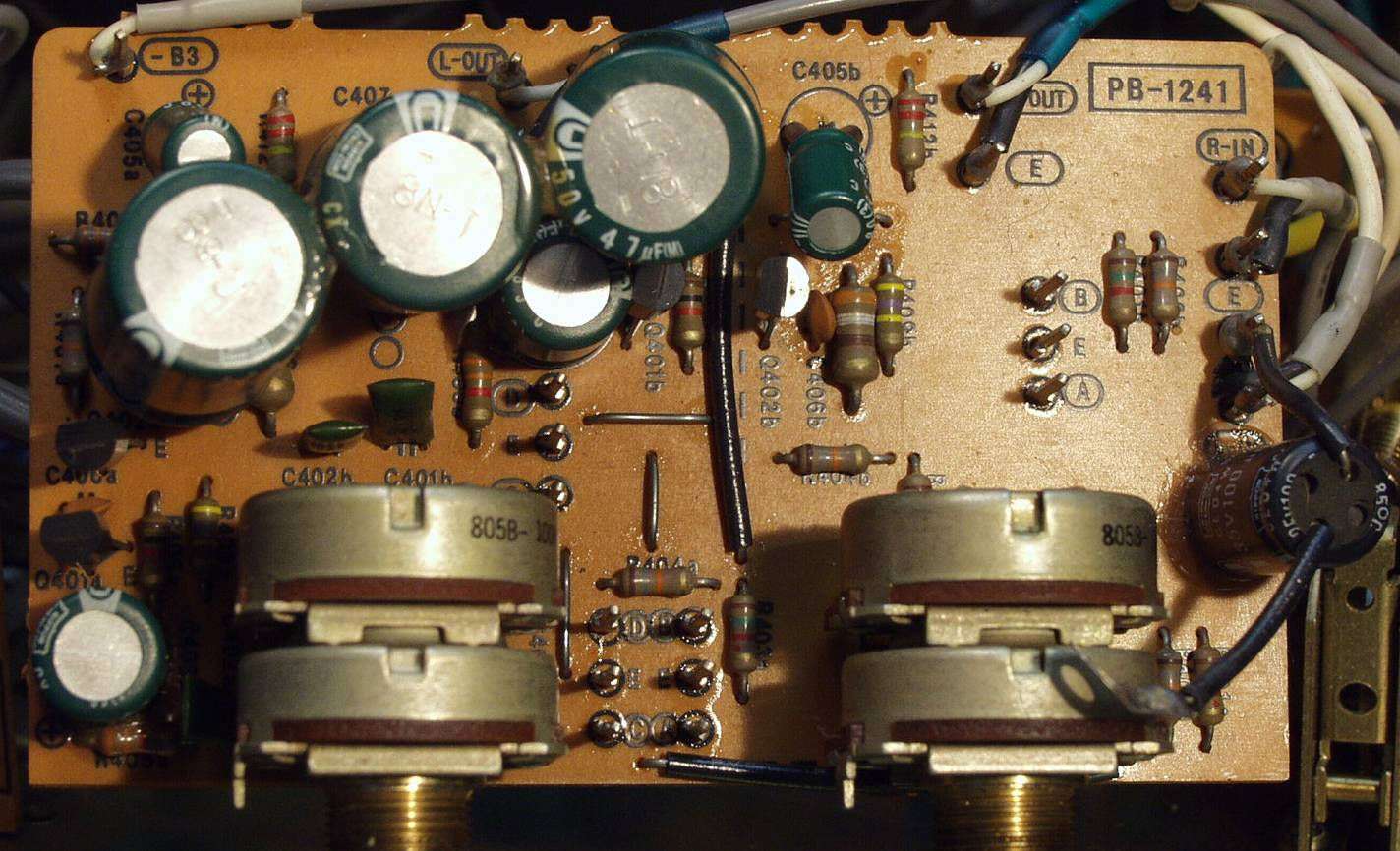

| Ｃ－５Ｂ．修理後 コントロール基板 電解コンデンサー８個交換 | |
 |
|

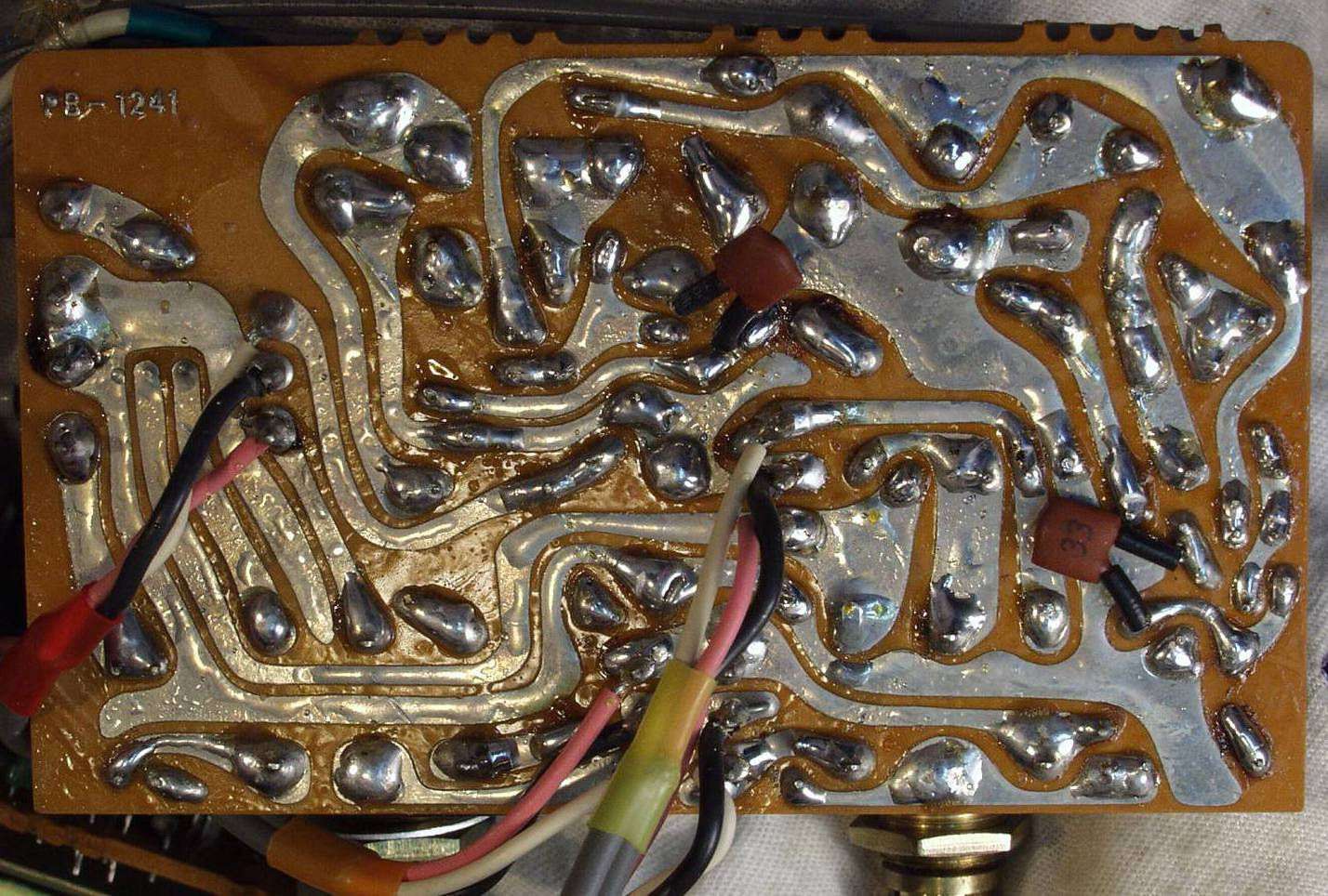

| Ｃ－５Ｃ．修理前 コントロール基板 裏 | |
 |
|

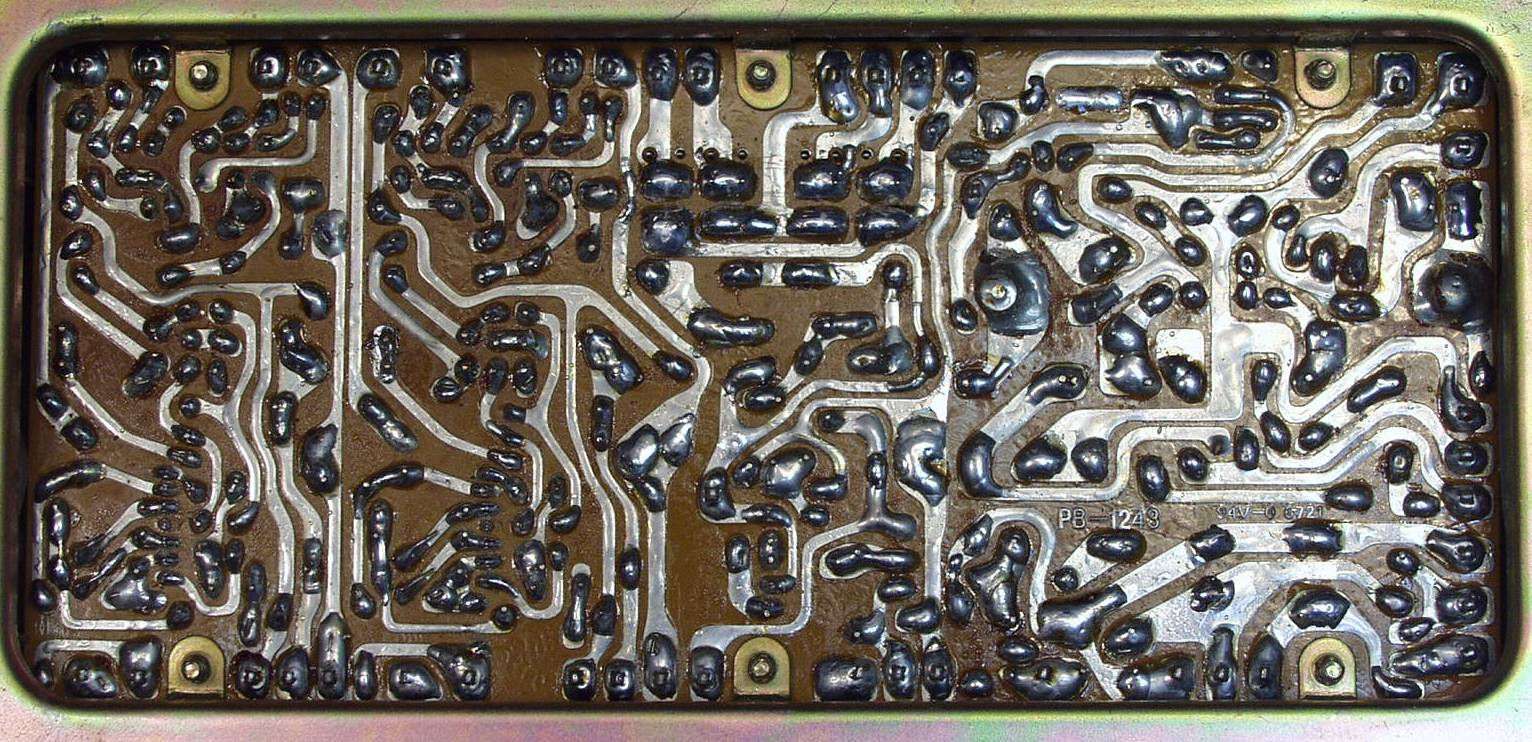

| Ｃ－５Ｄ．修理（ハンダ補正）後 コントロール基板 裏 | |
 |
|

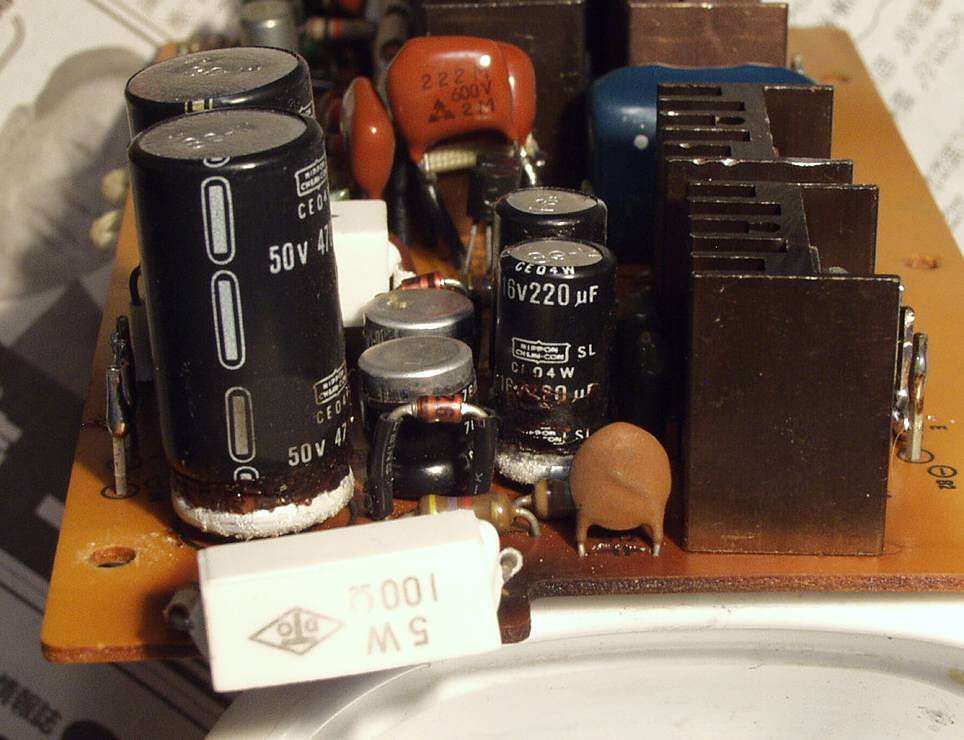

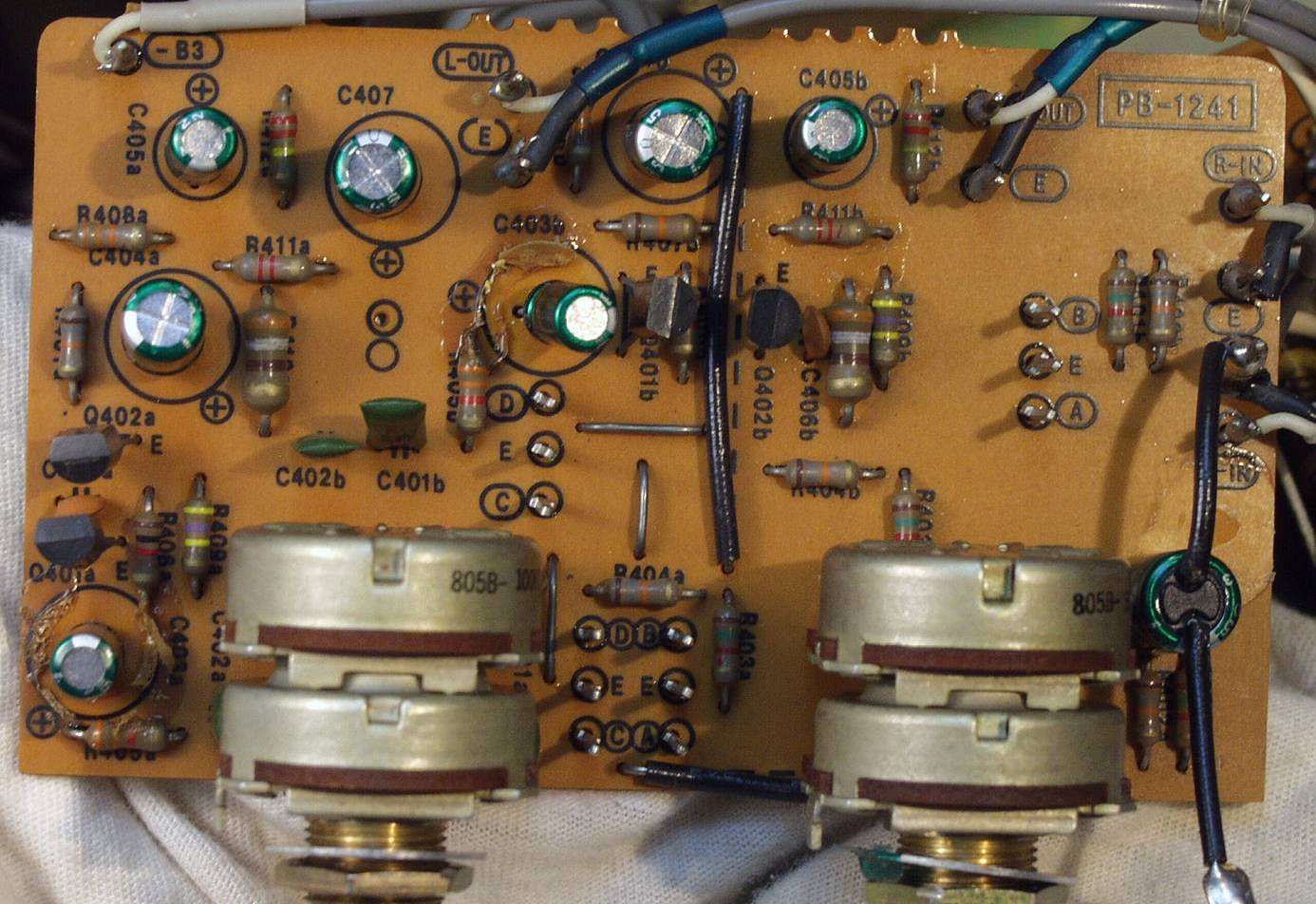

| Ｃ－７Ａ．修理前 ＥＱ＿ＡＭＰ基板 | |
 |
|
| Ｃ－７Ａ．修理前 ＥＱ＿ＡＭＰ基板 液漏れしたぼろぼろの電解コンデンサー６個 | |
 |
|
| Ｃ－７Ｂ．修理後 ＥＱ＿ＡＭＰ基板 ＦＥＴ２個、半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー２個交換 | |
 |
|
| Ｃ－７Ｃ．修理前 ＥＱ＿ＡＭＰ基板 裏 | |
 |
|

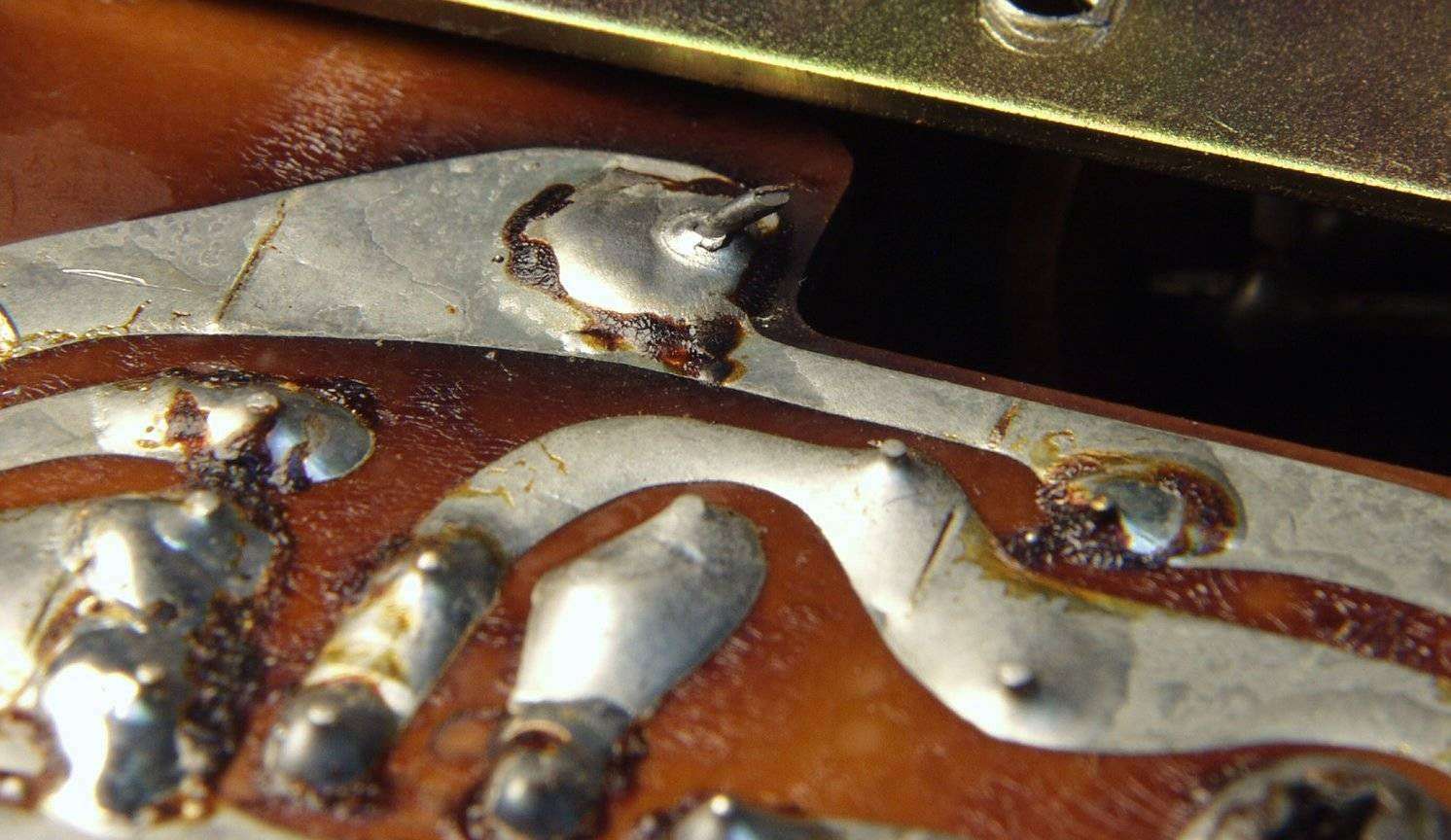

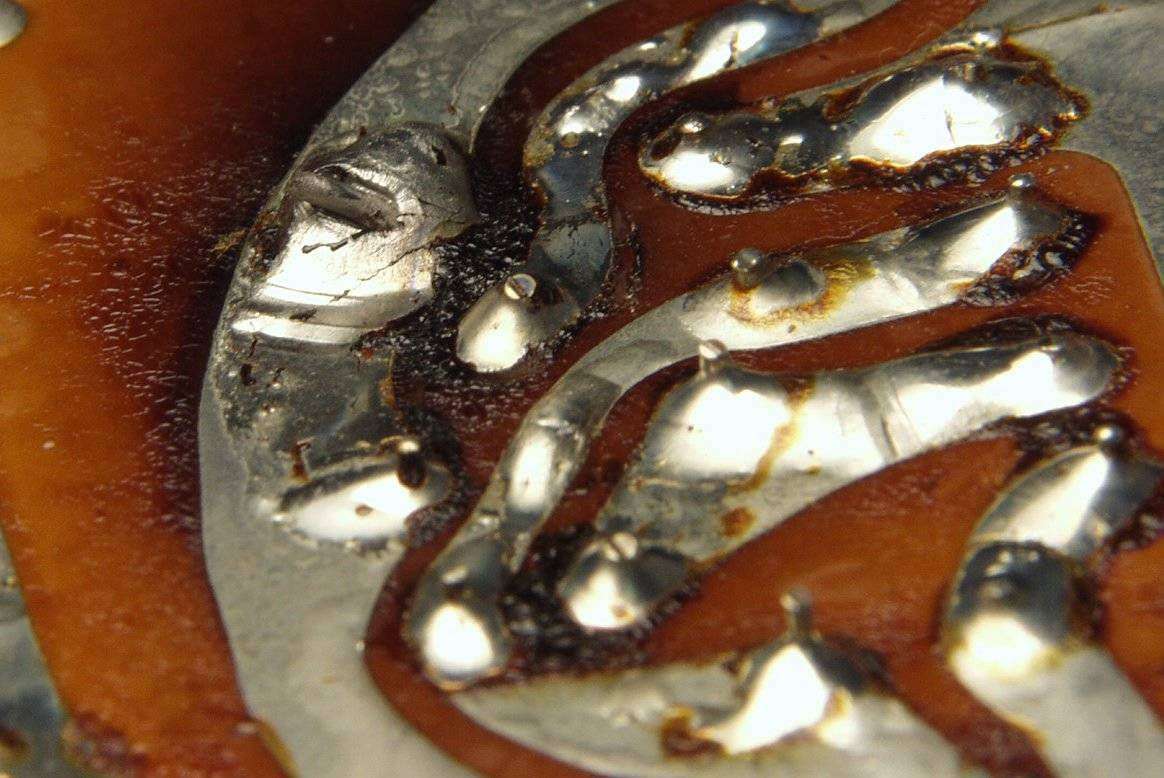

| Ｃ－７Ｄ．修理前 ＥＱ＿ＡＭＰ基板 裏 ハンダ不良 | |
 |
 |
| Ｃ－７Ｄ．修理（ハンダ補正）後 ＥＱ＿ＡＭＰ基板 裏 | |
 |
|

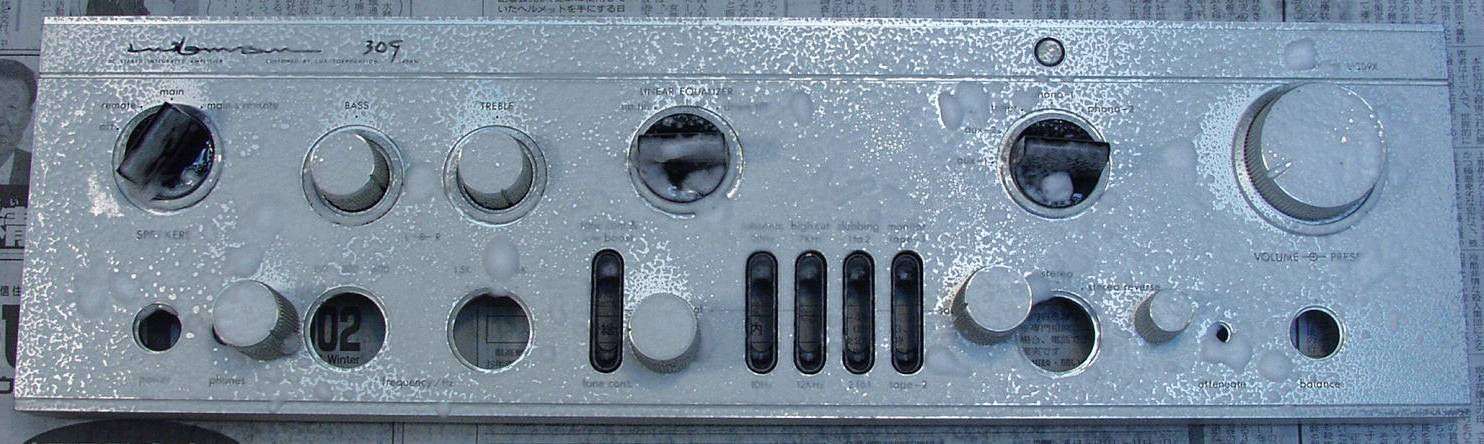

| Ｃ－８．パネル清掃 | |
 |
|

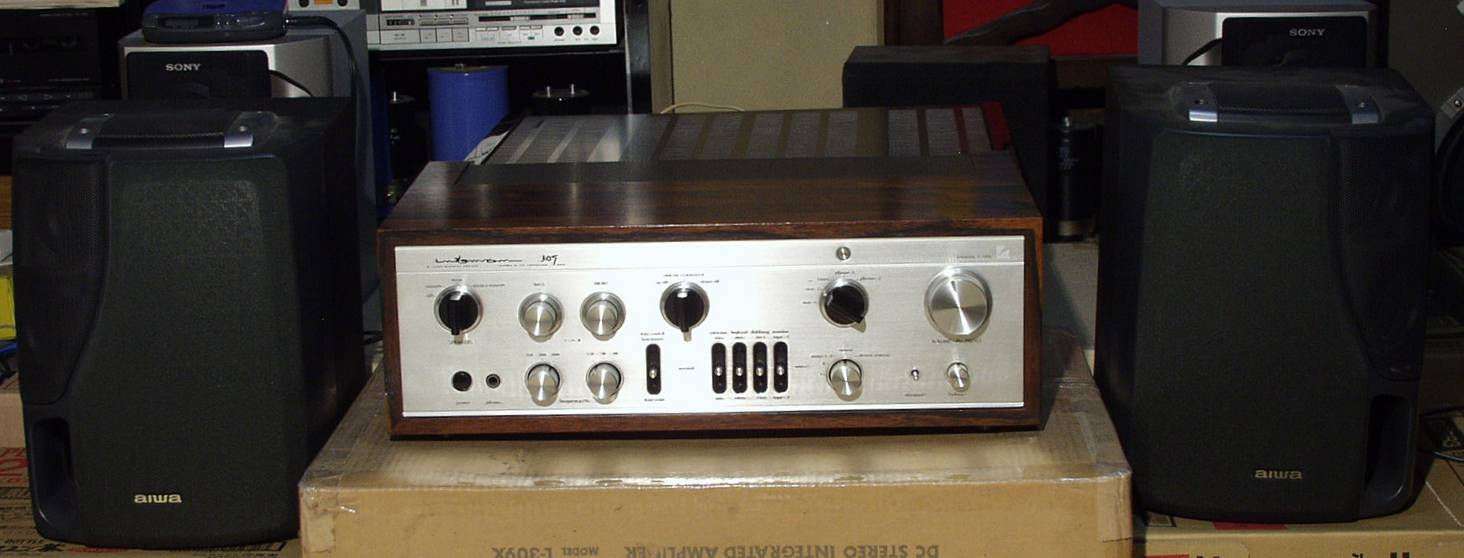

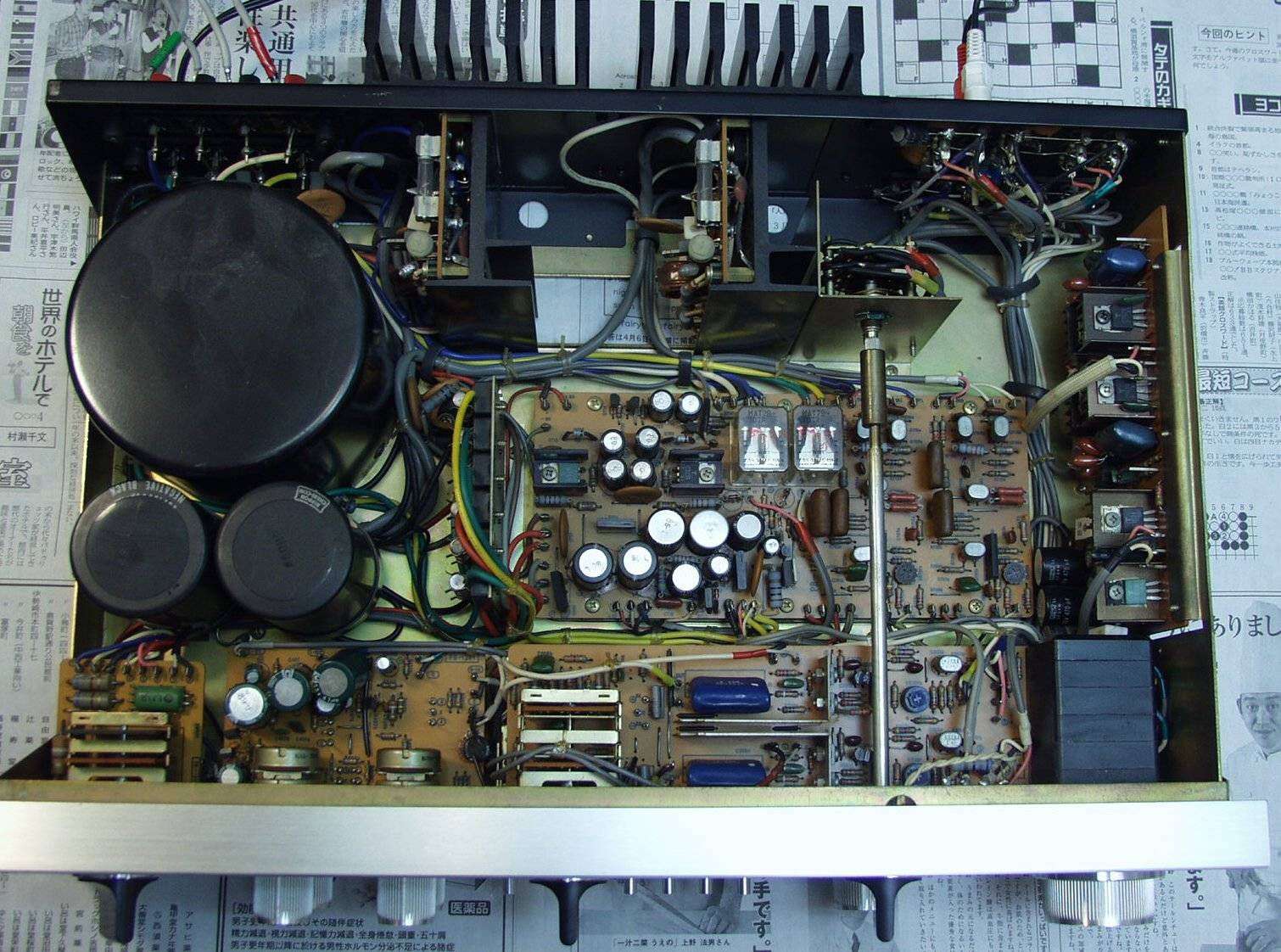

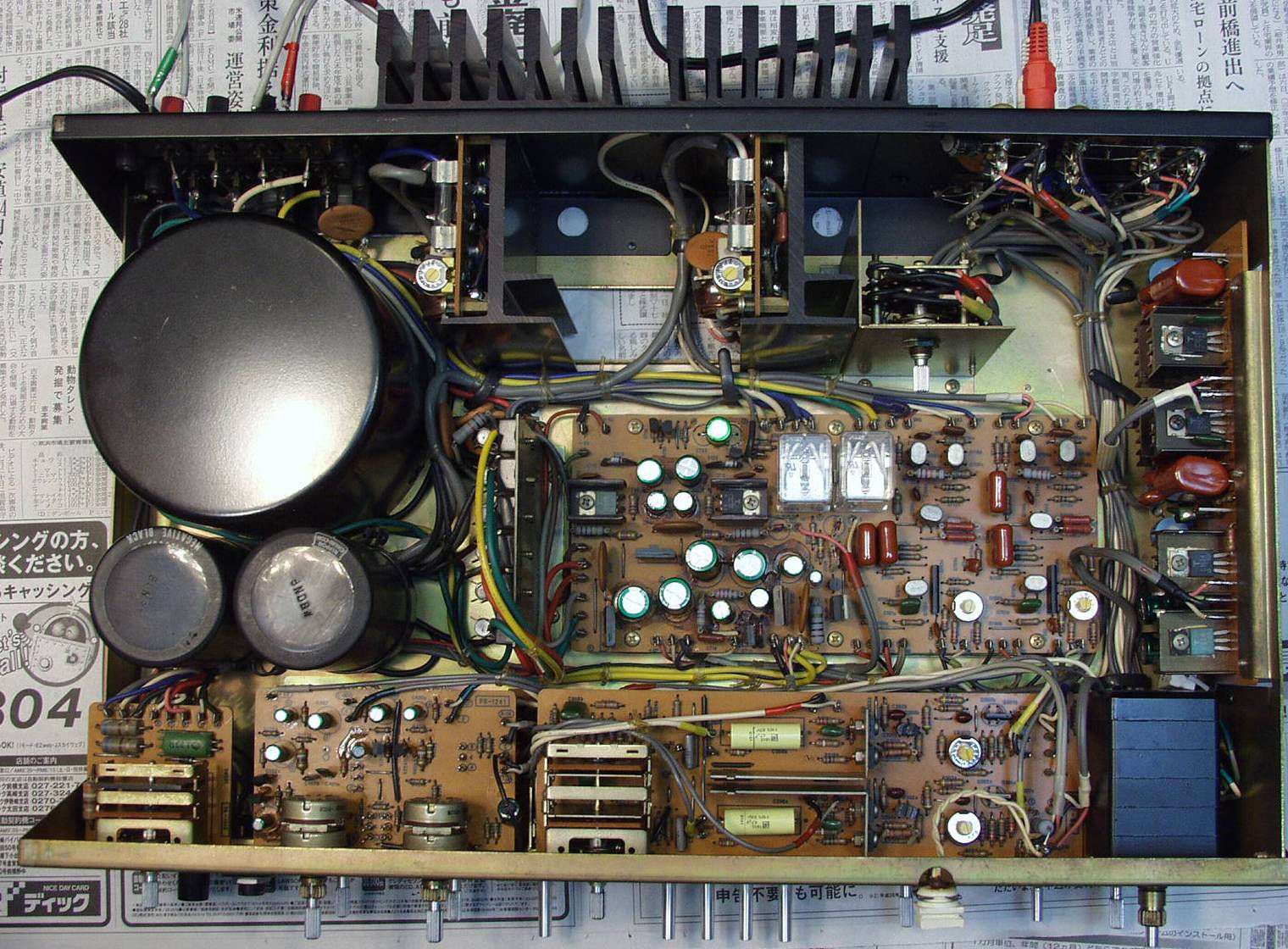

| Ｃ－９Ａ．完成 上から見る | |
 |
|
| Ｃ－９Ｂ．完成 下から見る | |
 |
|

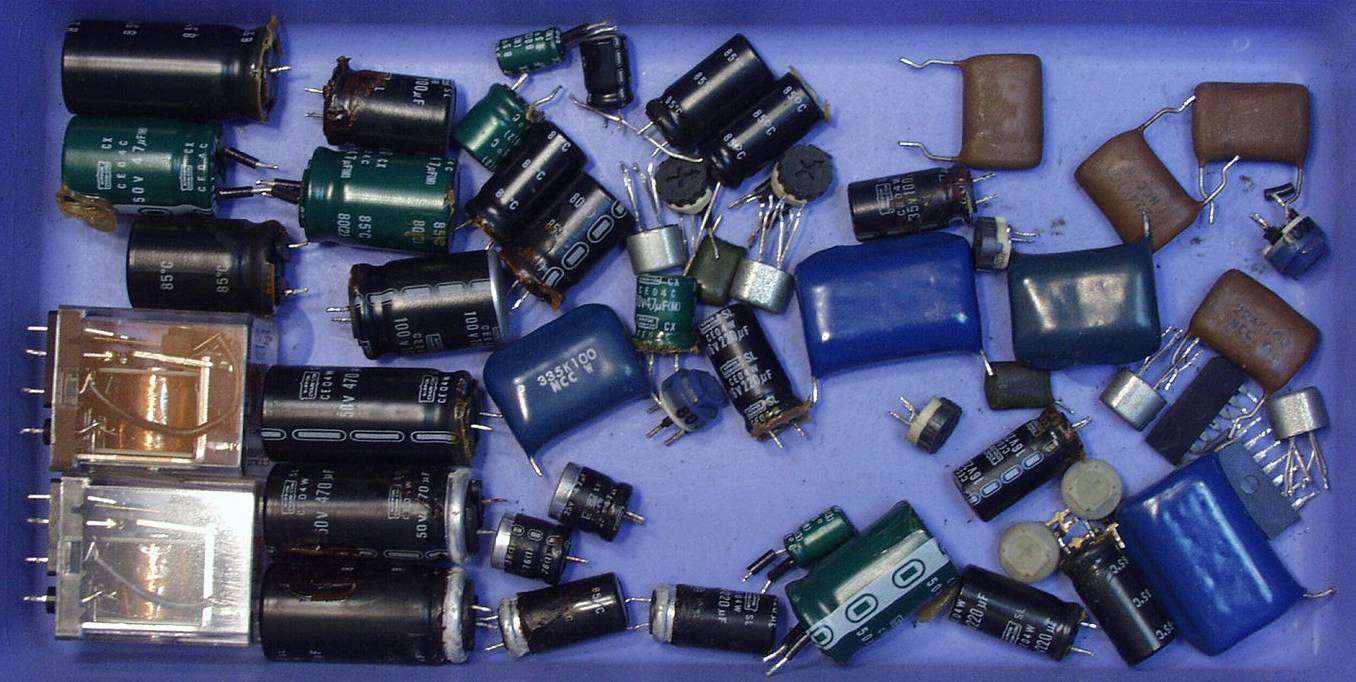

| Ｃ－９Ｃ．交換部品 | |
 |
|

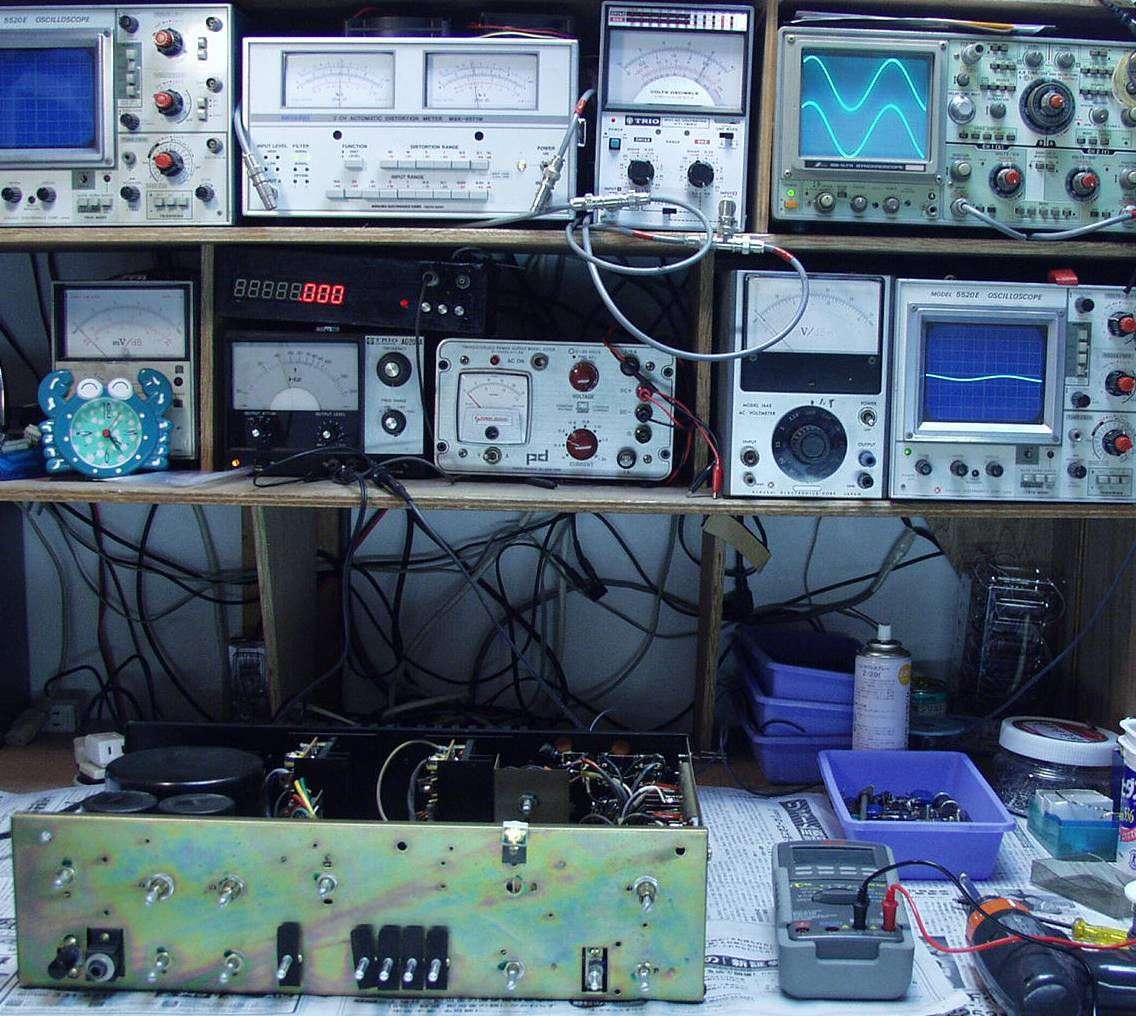

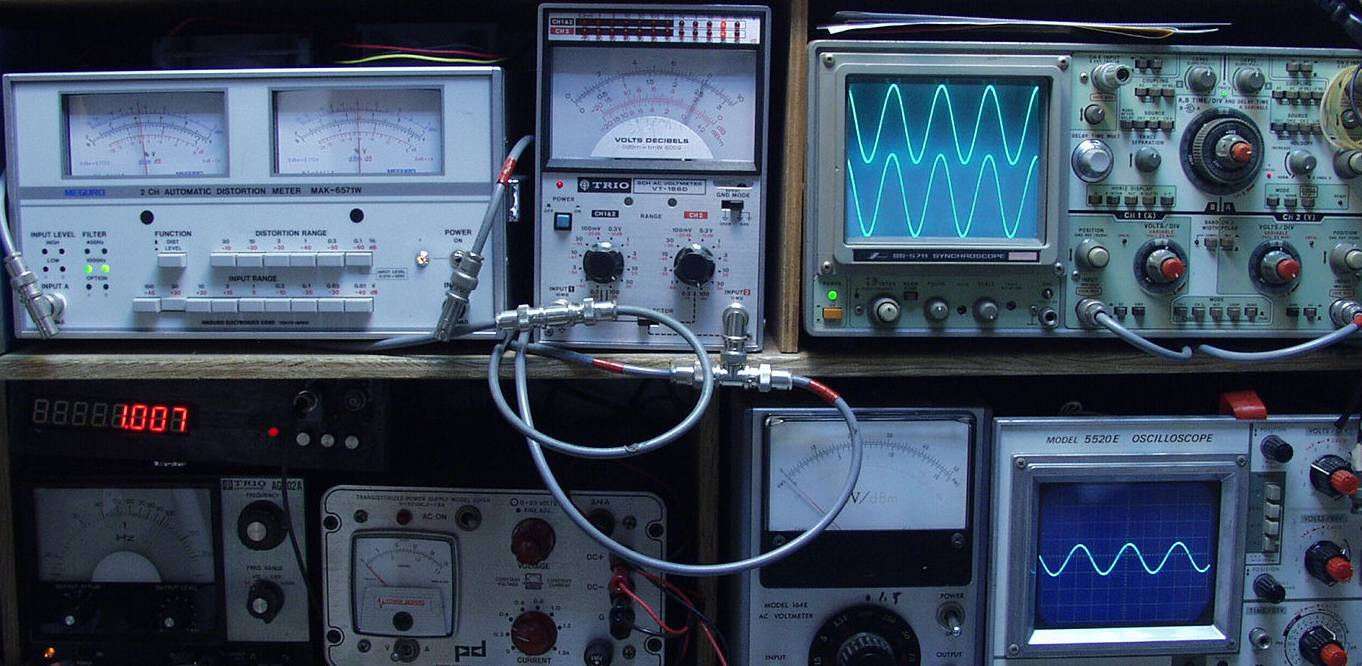

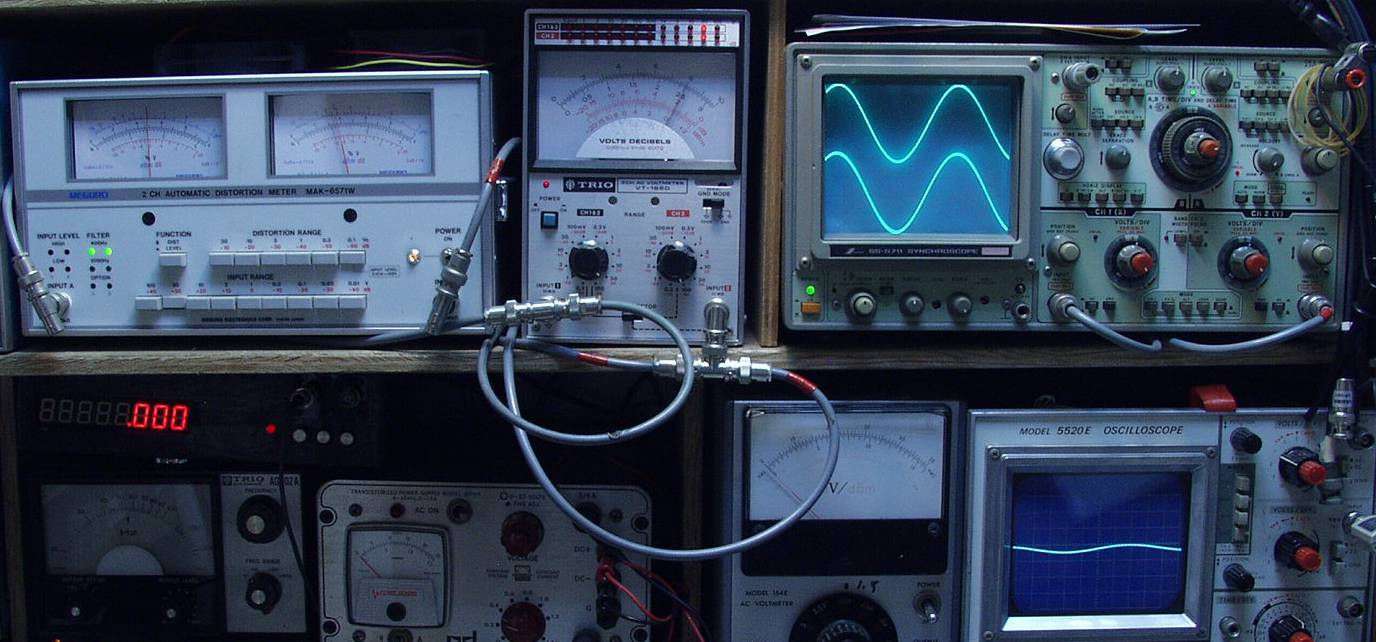

| Ｅ．調整・測定 | |
 |
|

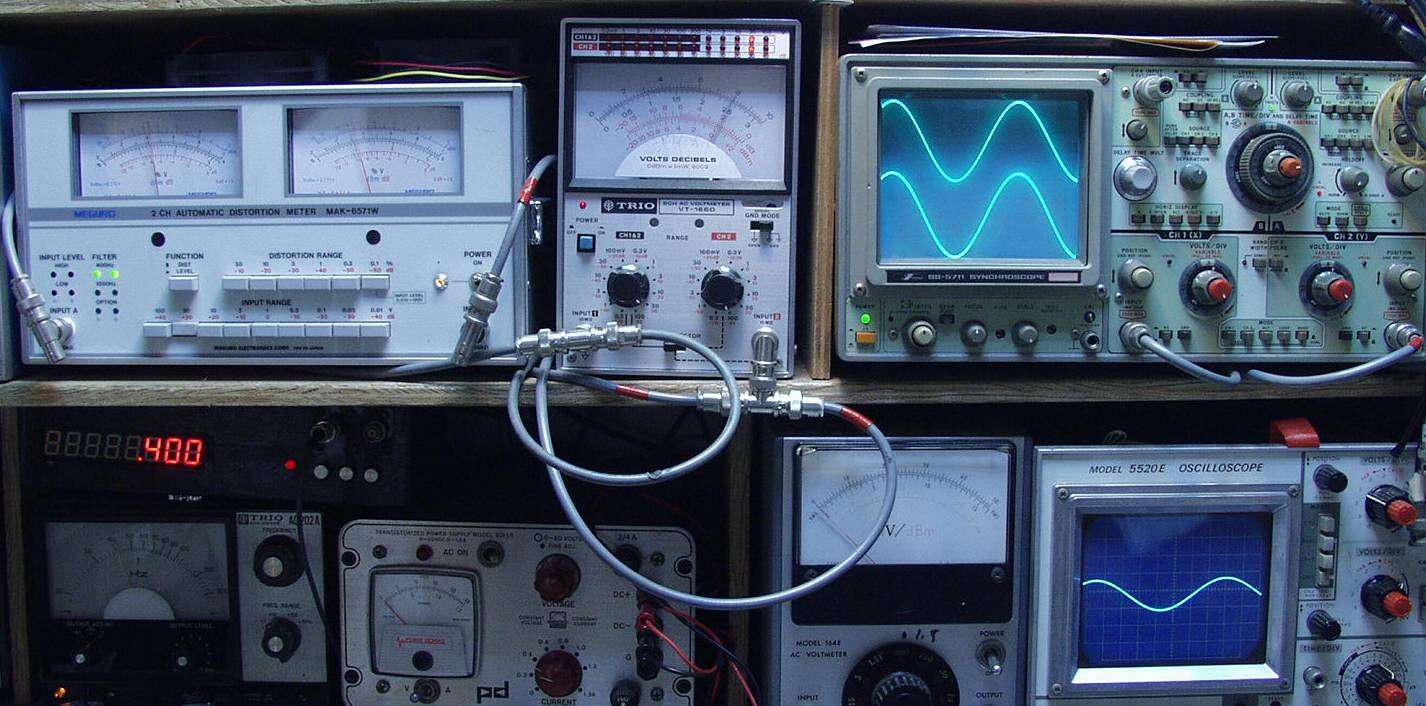

| Ｅ－１Ａ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０５％歪率 ＡＵＸ入力 １０００ＨＺ | |
 |
|
| Ｅ－１Ｂ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０４％歪率 ＡＵＸ入力 ４００ＨＺ | |
 |
|

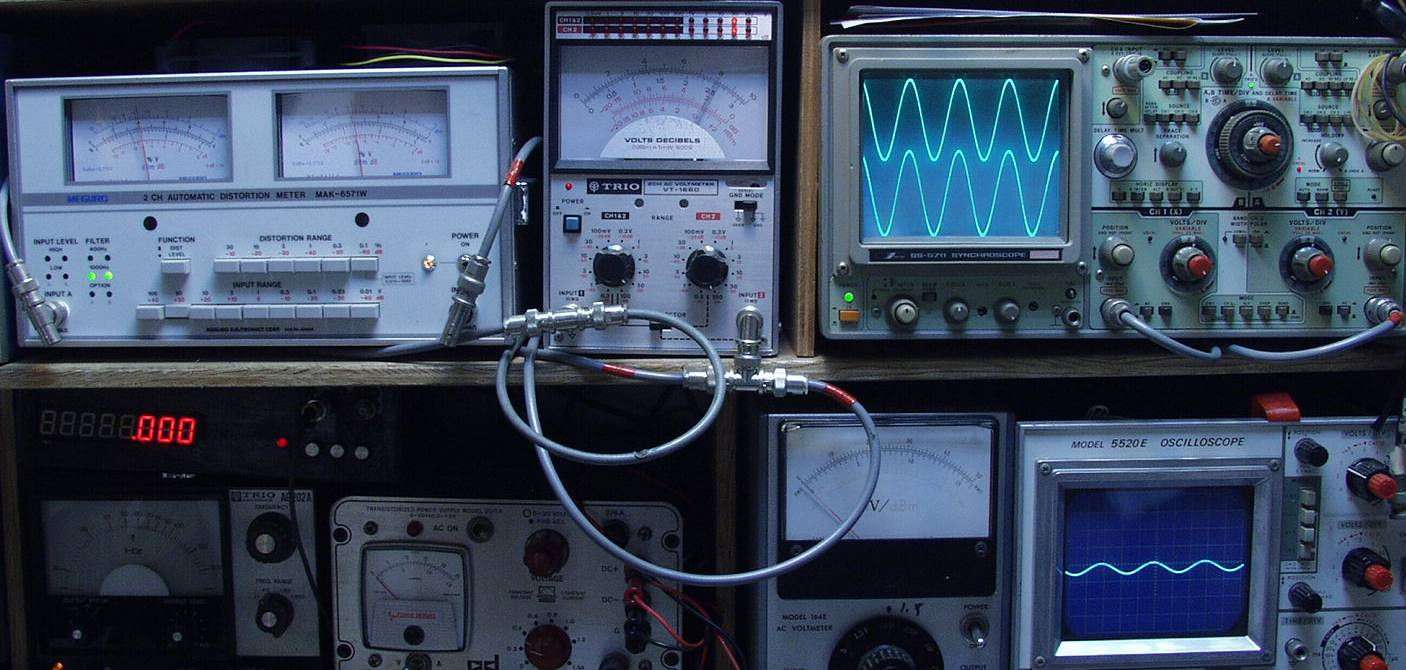

| Ｅ－１Ｃ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０４％歪率 ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ－１Ｄ．ＳＰ出力２５Ｖ＝７８Ｗ出力 ０．０４％歪率 ＭＭ入力 ４００ＨＺ | |
 |
|
| Ｅ－３．完成 ２４時間エージング | |
 |
|
