| テレビアン ０Ｖ２ ラジオ 修理記録 | |
| 平成１４年１０月８日到着 １０月３０日完成 | |

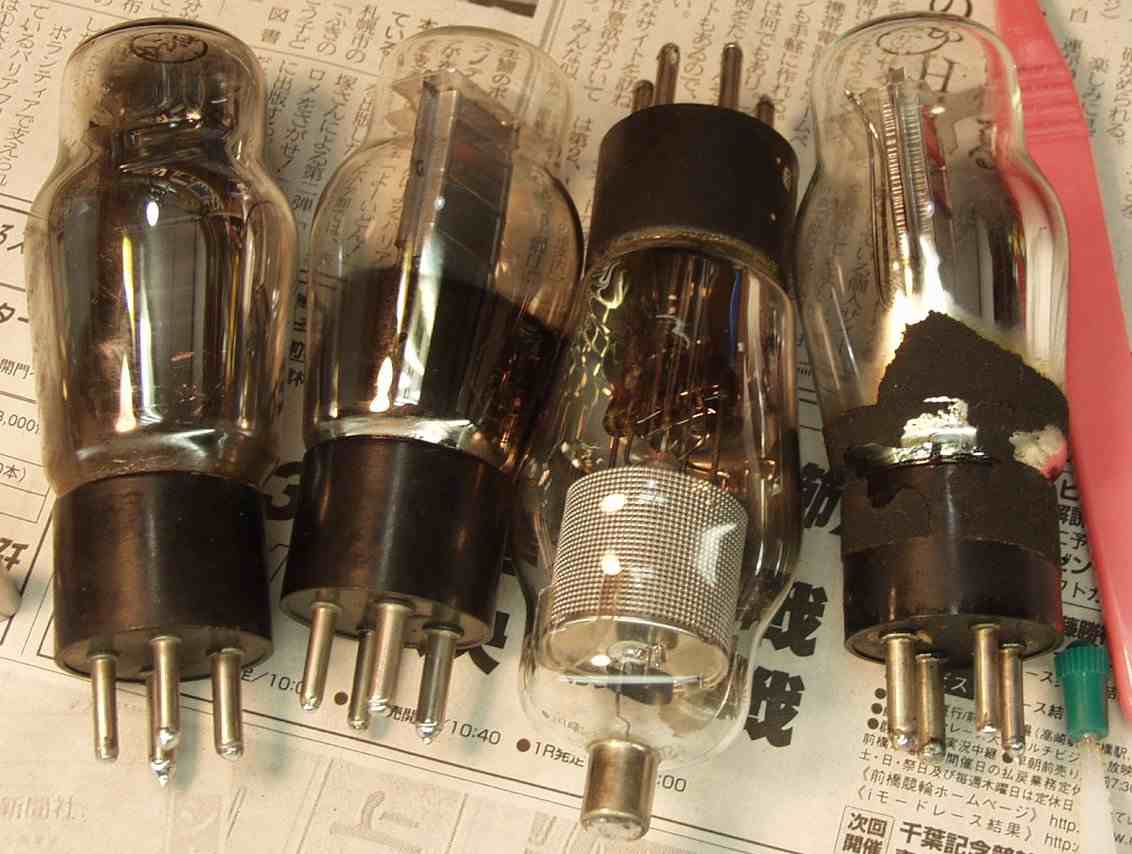

| 寸評 真空管の構成 ２７Ａ－２６Ｂ－２６Ｂ １２Ａ 直熱菅なので、大容量コンデンサ－使用でも、ハムは残ります 「０Ｖ２」の意味 最初の０＝高周波増幅の数 Ｖ＝検波 最後の２＝低周波増幅の段数 |
|
|
|

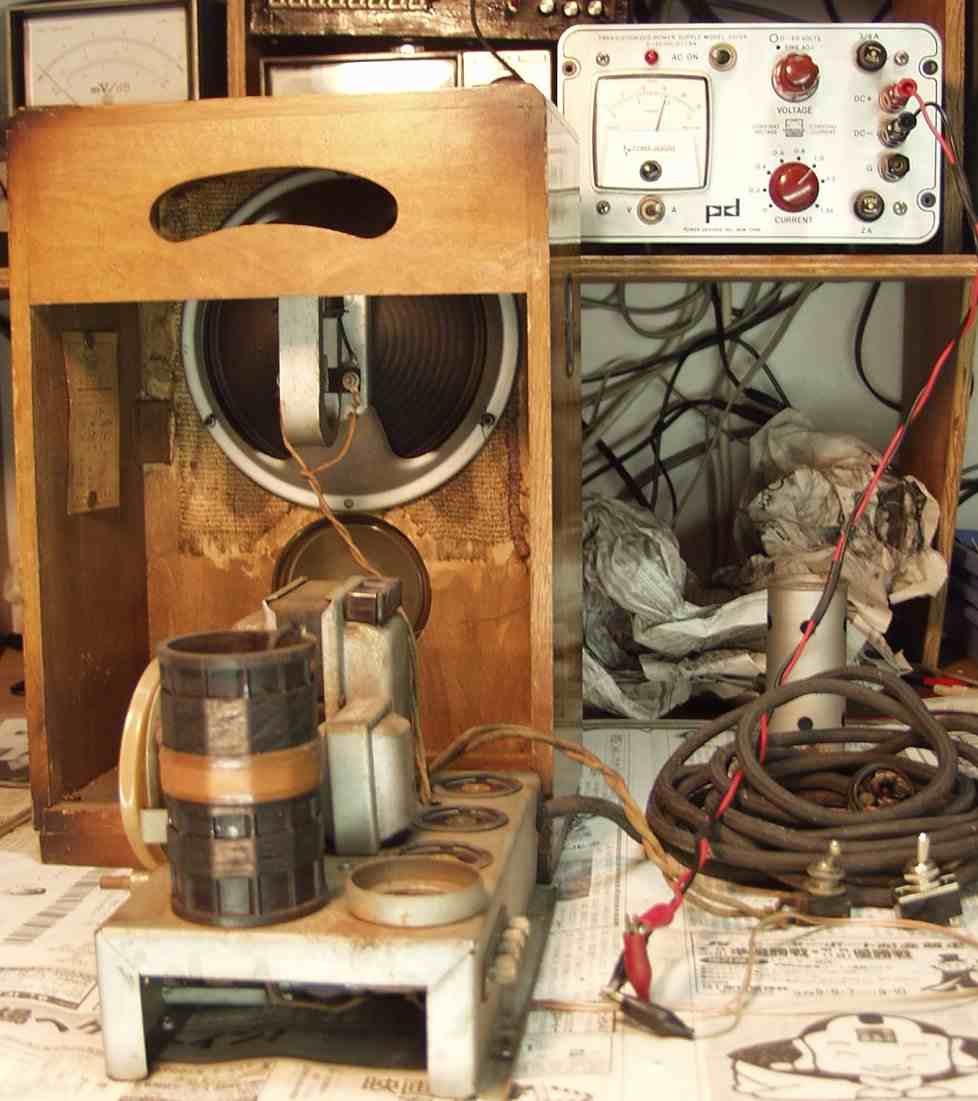

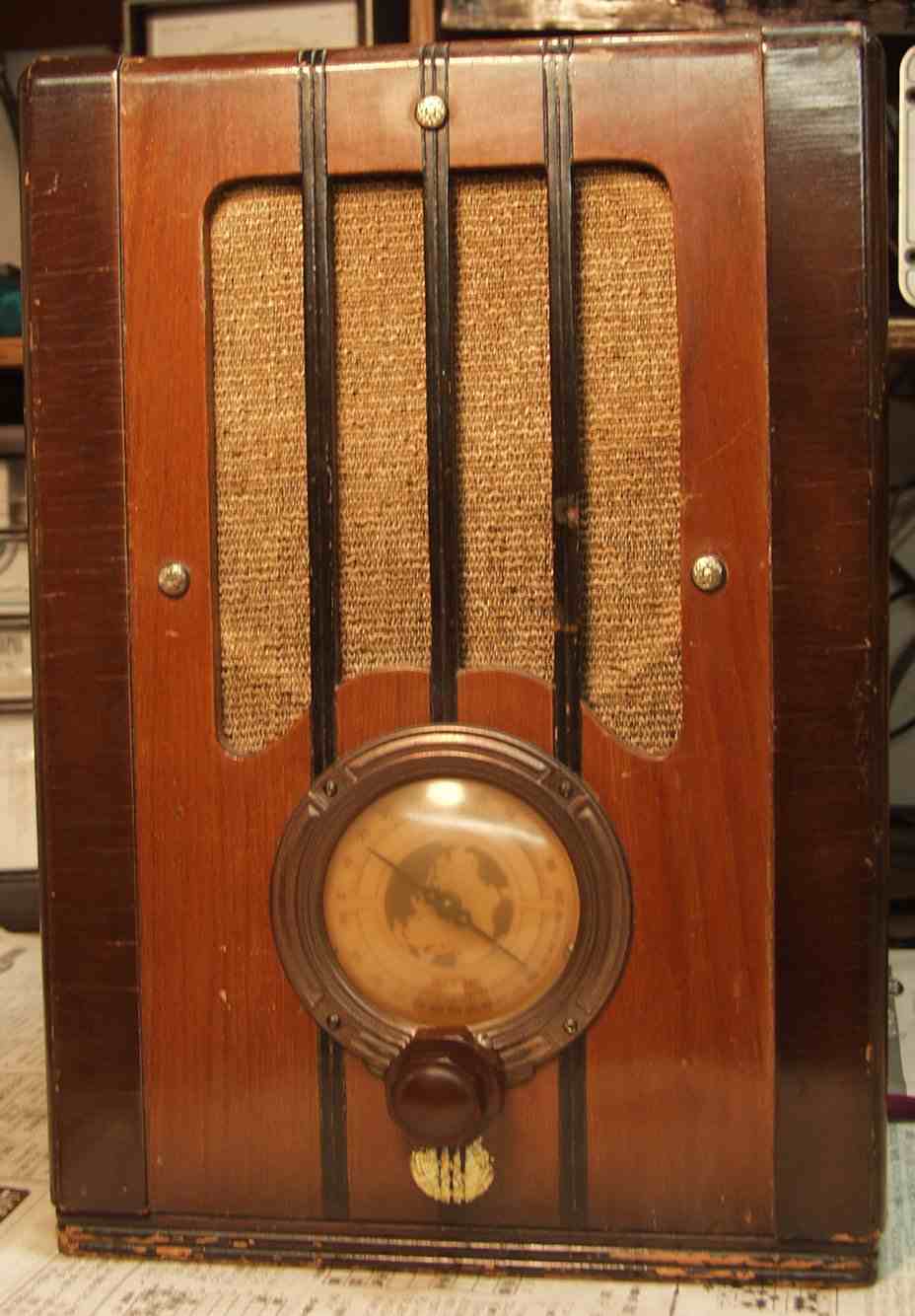

| Ａ．修理前の状況 Ａ－１．修理前 前から見る |

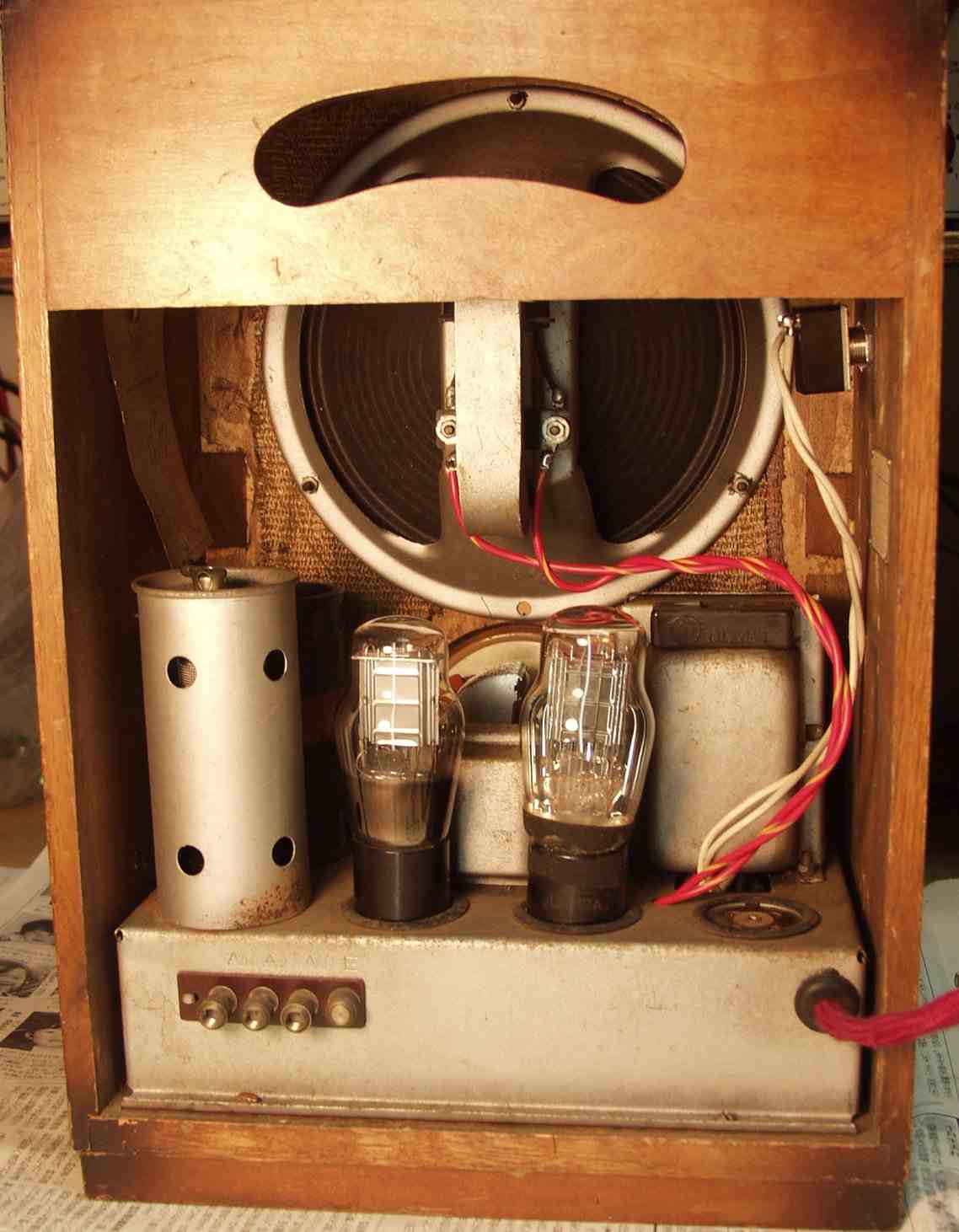

Ａ－２．修理前 後ろから見る |
 |
 |

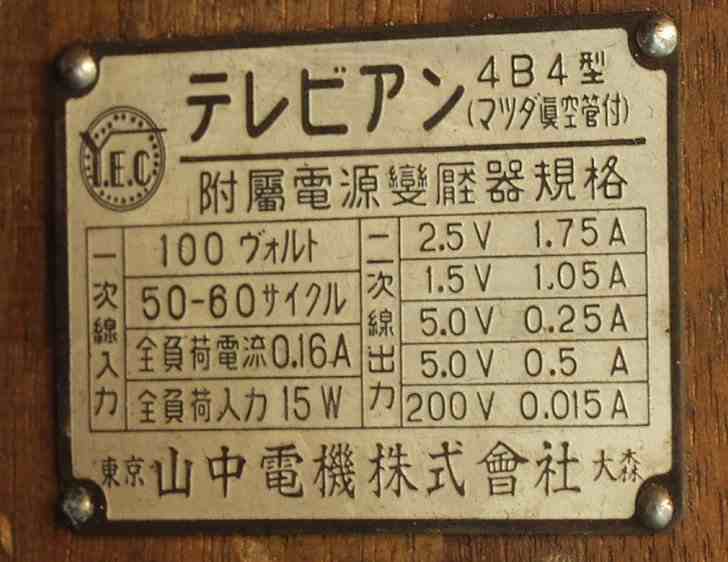

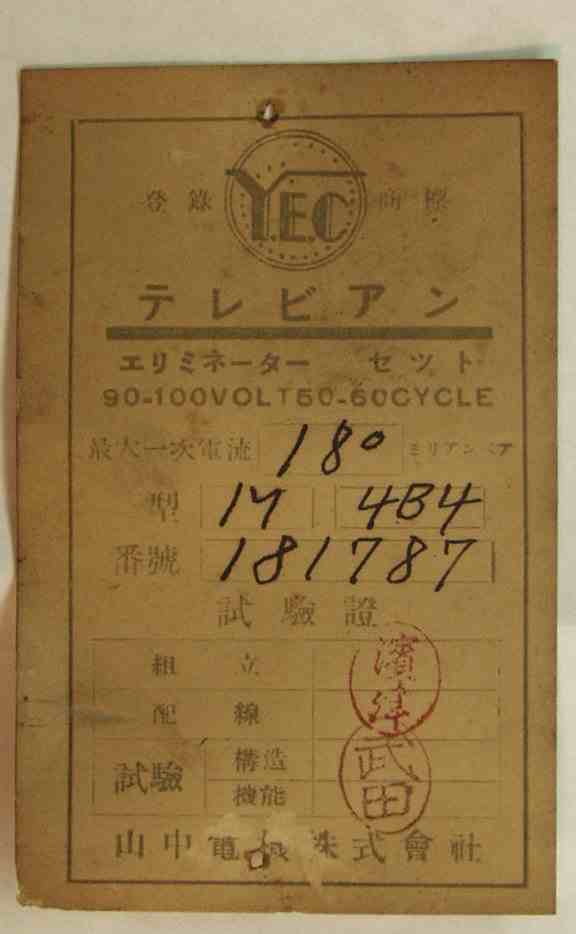

| Ａ－３．修理前 付いている名板 | |
 |
 |
| Ａ－４．修理前 トランスの水分抜き 長年使用していないと、トランス内部に水分が入り、絶縁が悪くなります。 電源トランスのヒ－タ－巻線にDC電圧を流し、乾燥させる（交流不可） |
|
 |
|

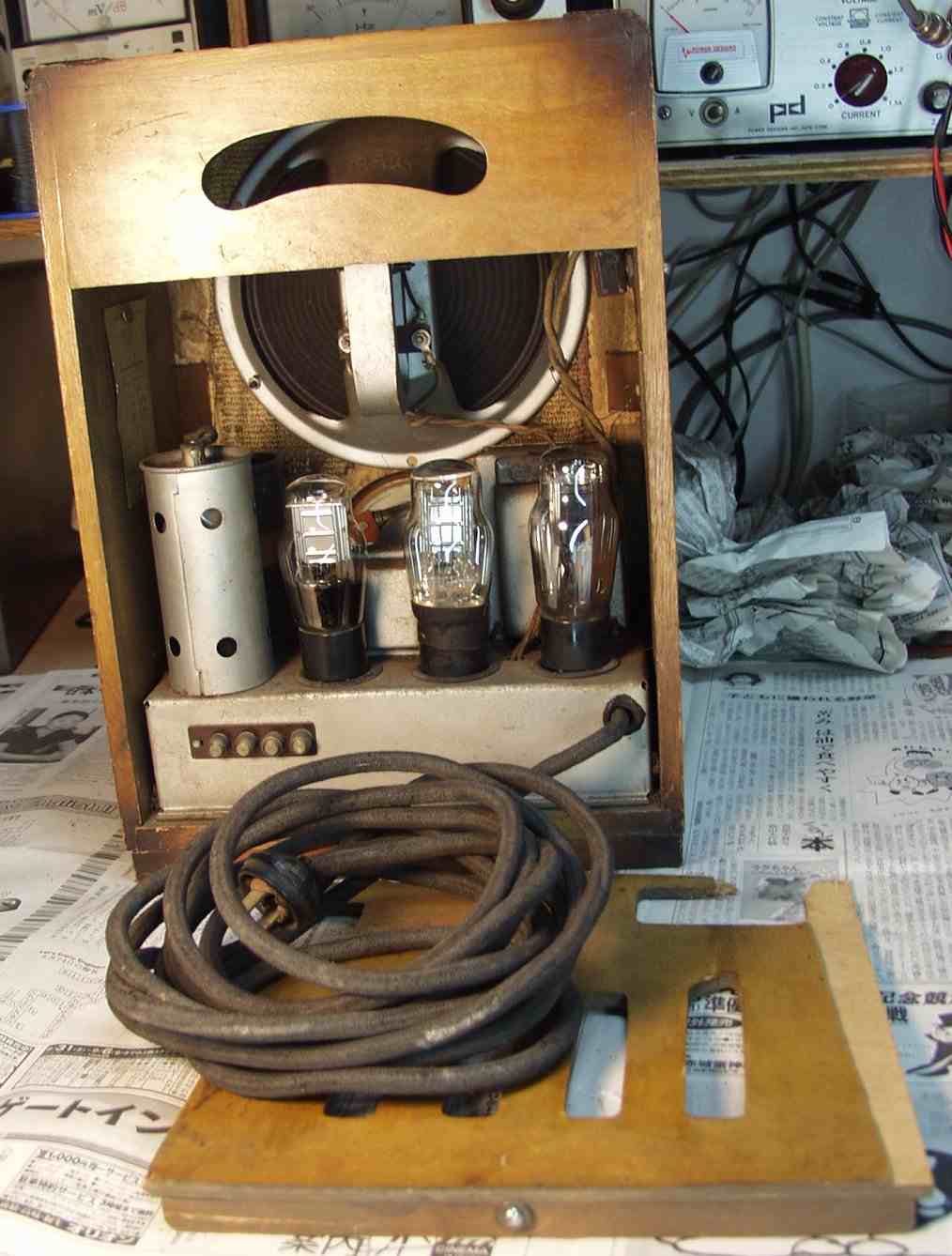

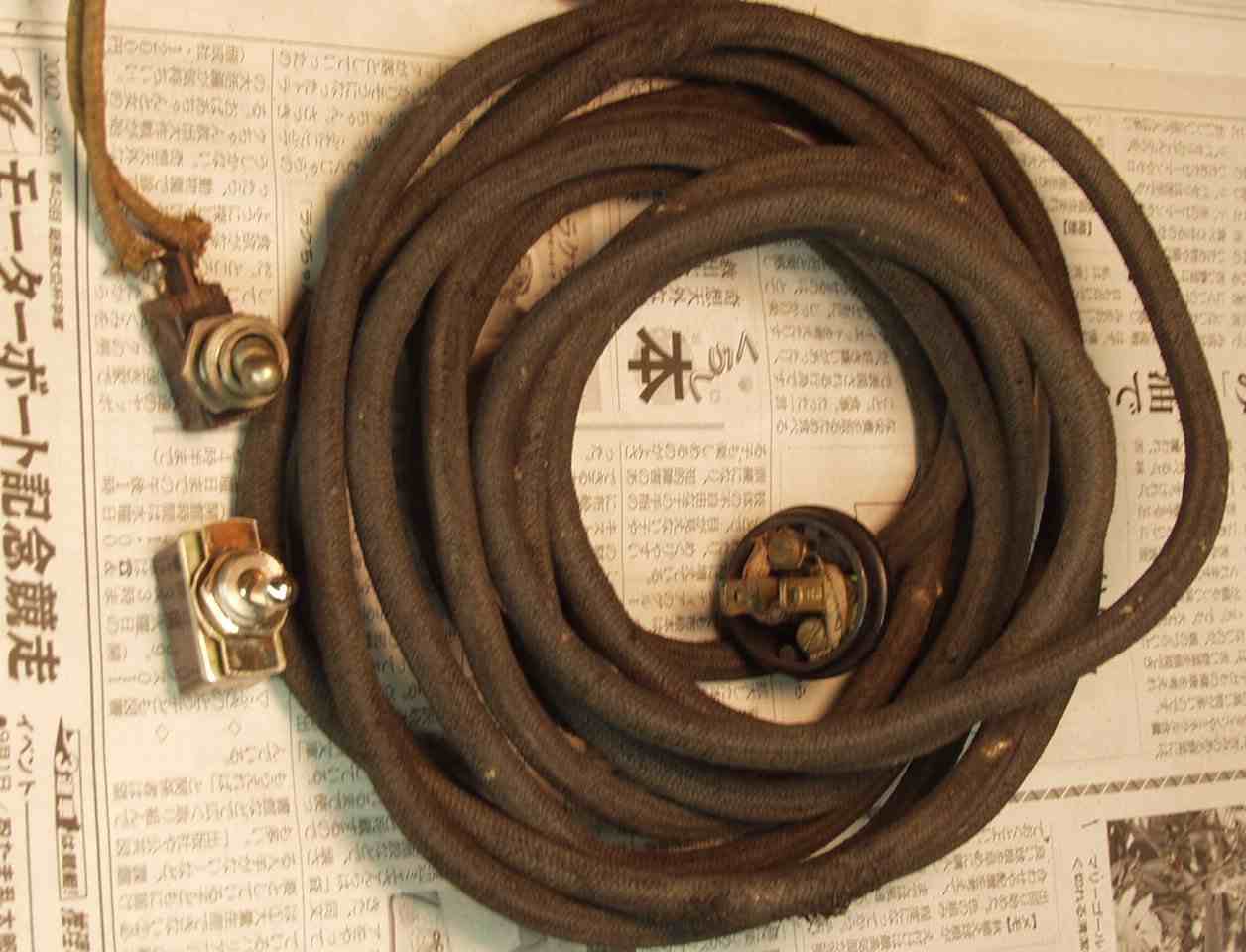

| Ａ－５．修理前 電源コ－ド、電源SWは交換する | |
 |
|

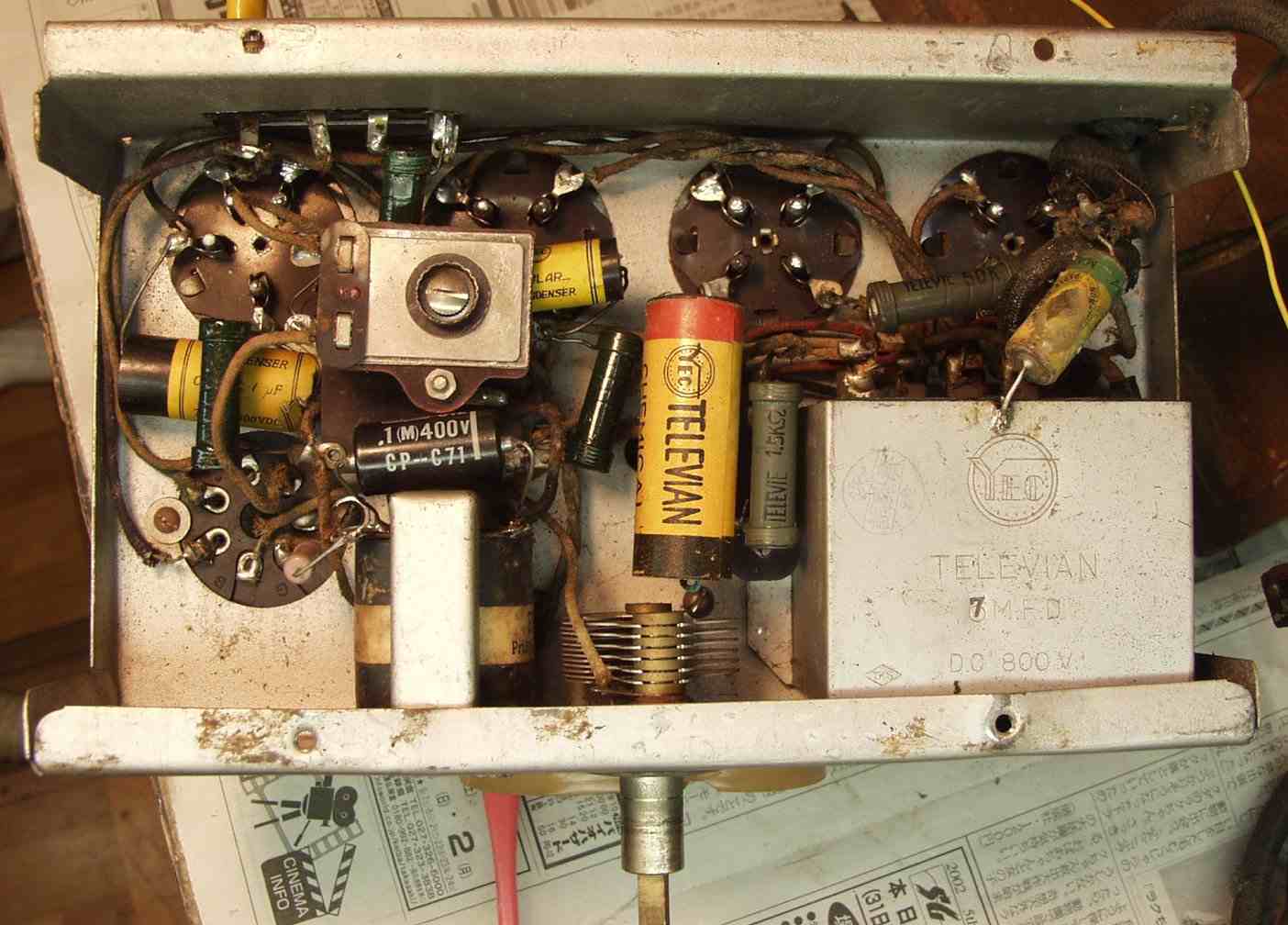

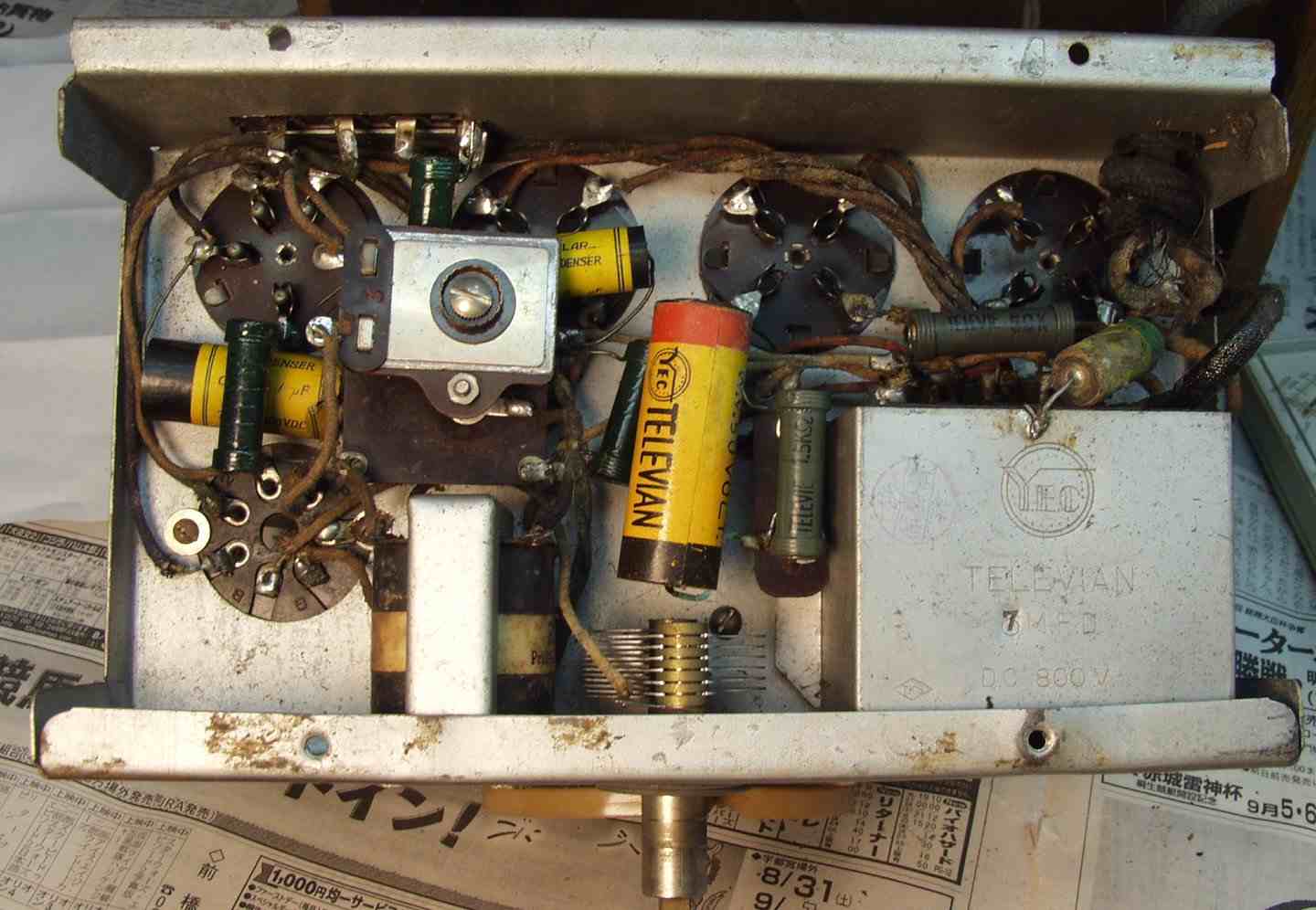

| Ａ－６．修理前 シャシ下から見る | |
 |
|
| Ｃ．修理状況 Ｃ－１．真空管の足、頭の半田補正 ソケットの「ガタ」つきは瞬間接着材を浸み込ませる |
|
 |
|
| Ｃ－２．段間の結合トランス断線、CR結合にし、動作確認 但し、ゲインが足らない |
|
 |
|

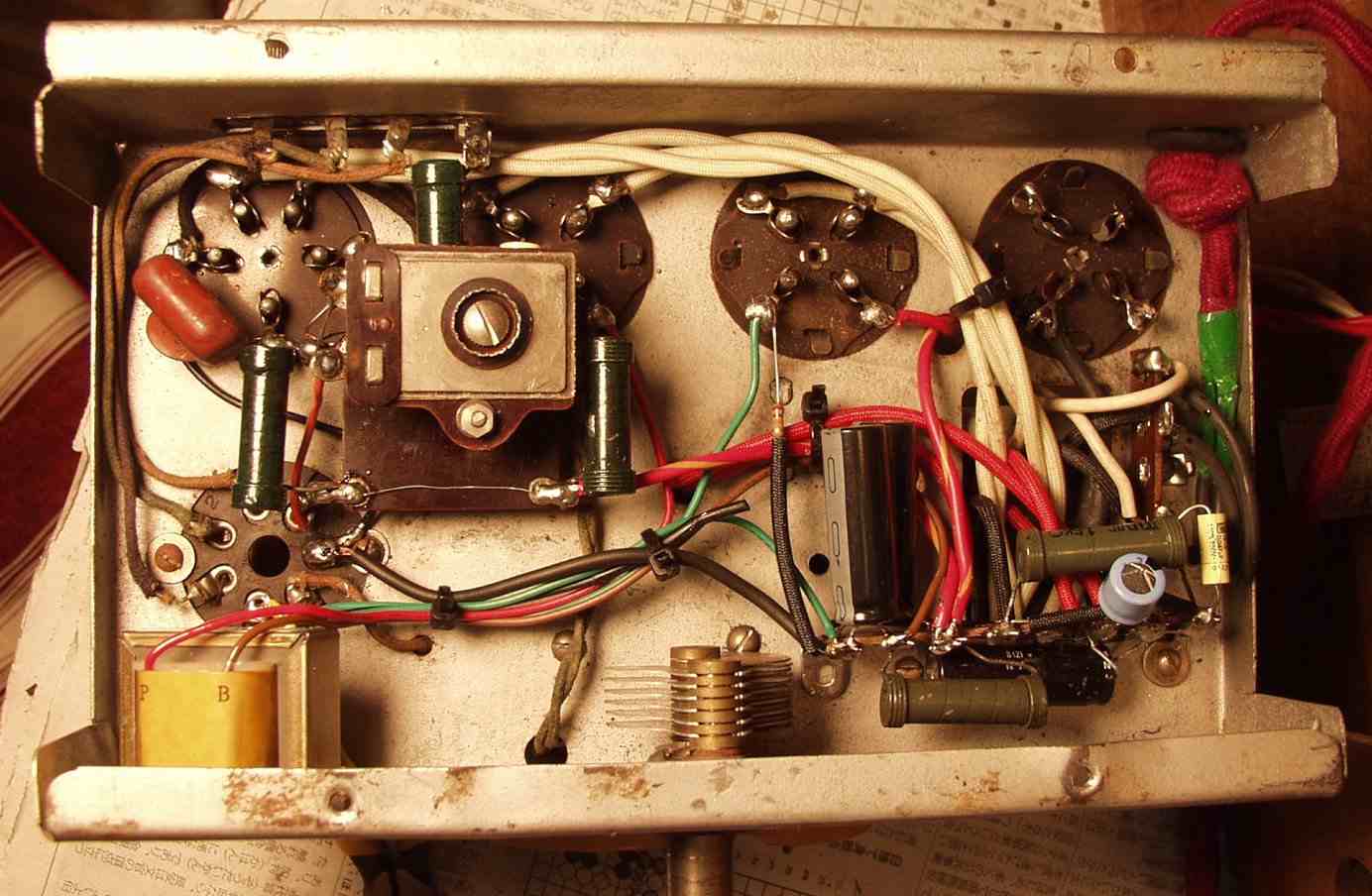

| Ｃ－３．修理後 シャシ下から 段間トランス交換、トランスからの線は、エンパイヤ－チュ－ブを被せる |
|
 |
|

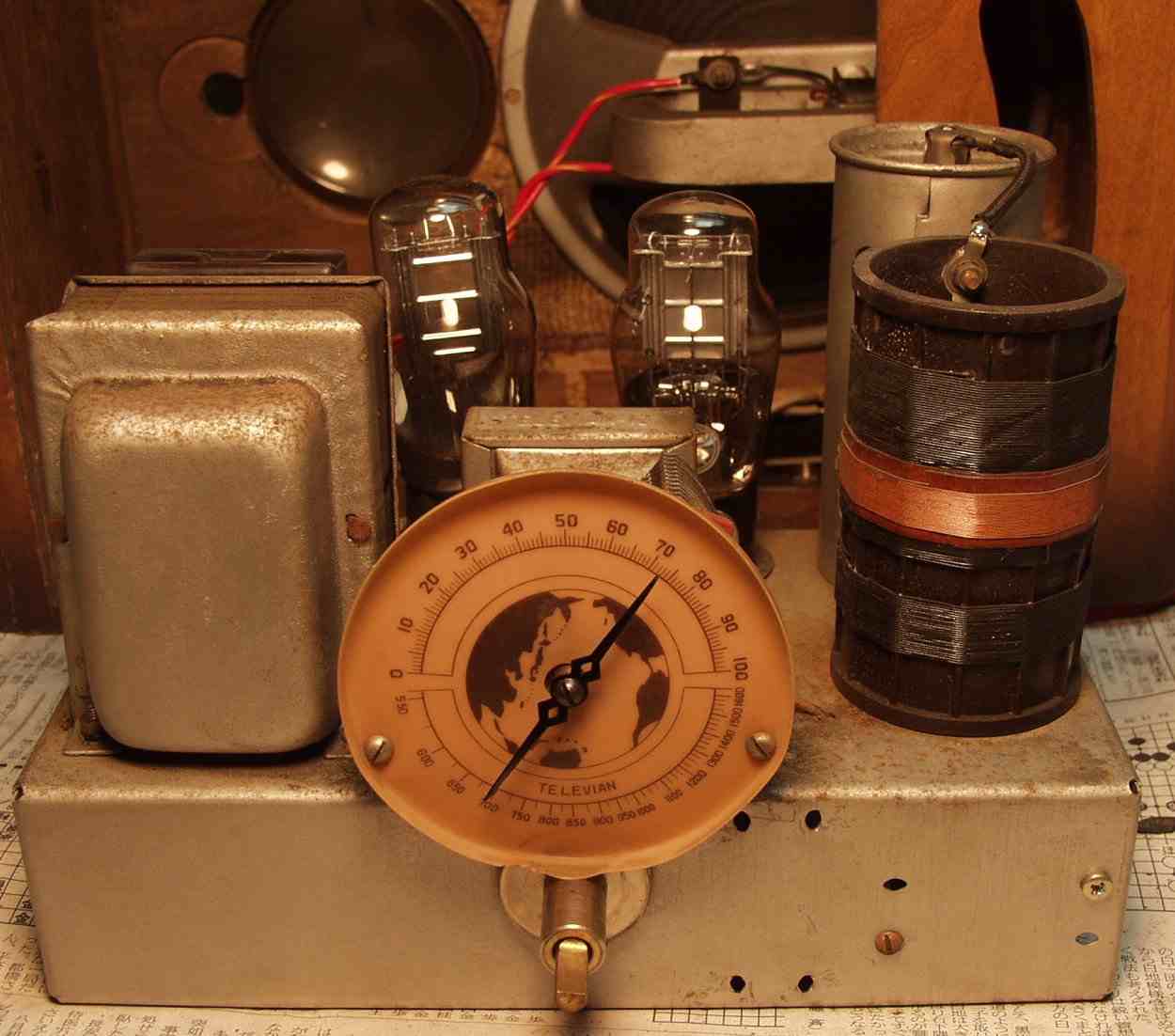

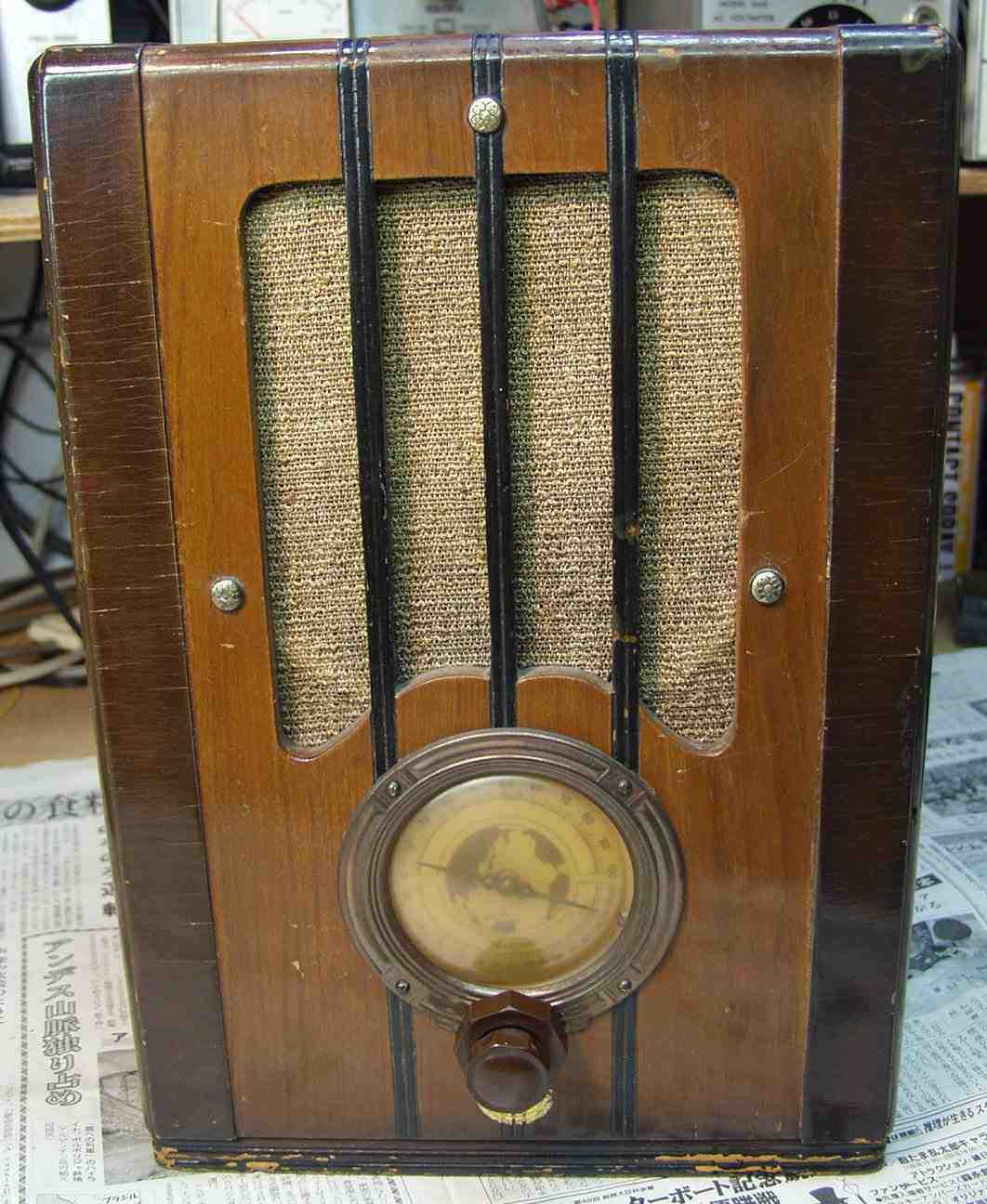

| Ｃ－４．修理後 シャシ前ら ダイアルツマミと再生ツマミが同軸なので、選局に慣れるまで、大変 |
|
 |
|
| Ｃ－５．完成 裏から、 ＳＰ線、ＳＷ線も交換 | |
 |
|

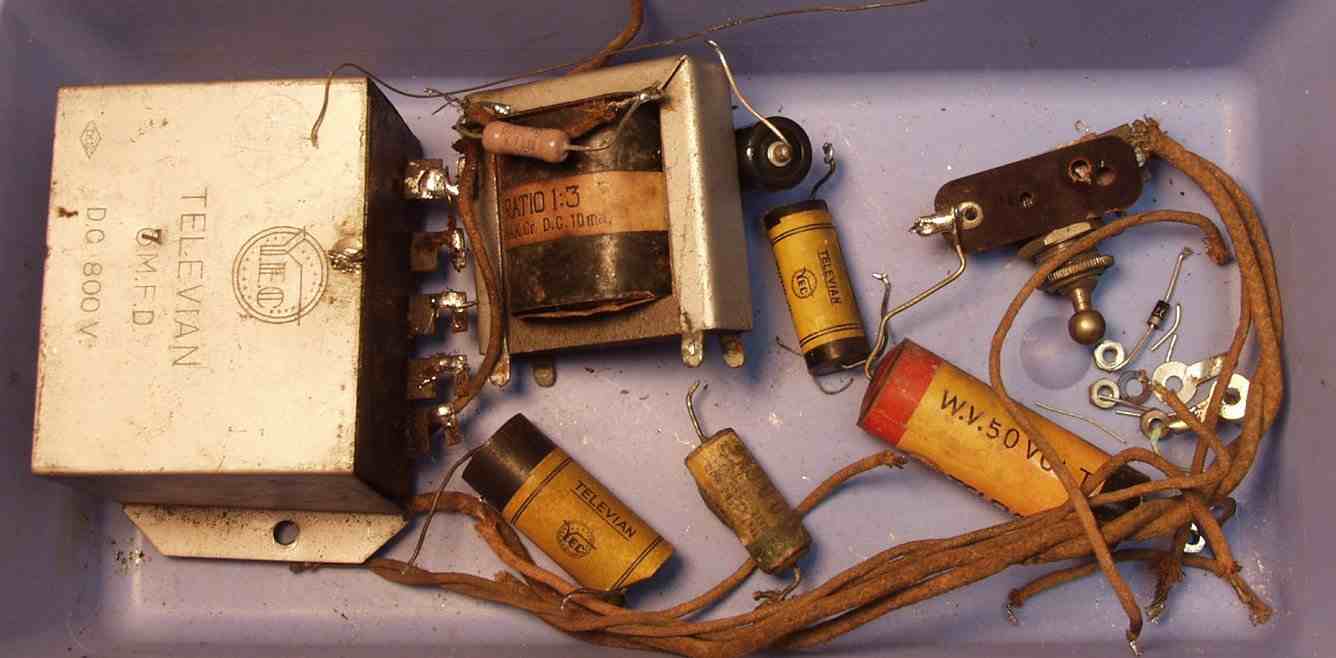

| Ｃ－６．交換部品 | |
 |
|
| Ｃ－７．２４時間エ－ジング | |
 |
|
  televiｇ |
|
